Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: ПрофКИП
- Код товара: 12613
- Доступность: В наличии (Срок отгрузки: 2-3 дня)
- Оптовая цена: по запросу
-
Розничная цена:
48 600₽
- Без НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: ПрофКИП С1-159М

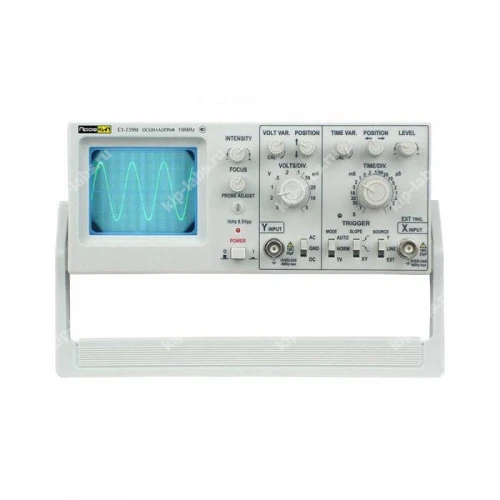

Описание модели: Осциллограф универсальный ПрофКИП С1-159М
Универсальный осциллограф ПрофКИП С1-159М предназначен для визуализации и анализа электрических сигналов в лабораторных и полевых условиях, при этом прибор выпускает ПрофКИП и относится к классу осциллографы, что обеспечивает соответствие ожиданиям по назначению и среде применения.
Устройство оснащено эргономичным интерфейсом с настраиваемыми триггерами, возможностью записи форм сигналов и встроенными средствами их обработки. Это упрощает последовательный анализ и документирование результатов; при необходимости предусмотрена опция самокалибровки, а для интеграции с внешними системами доступен интерфейс RS-232C.
Преимущества
Конструкция и набор функциональных возможностей рассчитаны на универсальное применение, что позволяет оперативно перенастроить прибор под различные задачи.
- Регулируемые триггеры для точного обнаружения событий
- Возможность записи и хранения форм сигнала для последующего анализа
- Понятный пользовательский интерфейс с настраиваемыми параметрами отображения
- Встроенные средства базовой цифровой обработки сигналов
- Модульная организация измерений для работы с различными источниками сигналов
Область применения
Прибор эксплуатируют в лабораториях, учебных аудиториях и сервисных мастерских; он применяется для исследования временных характеристик сигналов и локализации неисправностей. Кроме того, осциллограф используют при отладке и наладке электронных схем, а также при прототипировании устройств.
Описание осциллографа универсального ПрофКИП С1-159М:
Осциллограф универсальный ПрофКИП С1-159М предназначен для исследования формы периодических электрических сигналов путем визуального наблюдения и измерения амплитуд в диапазоне от 0 МГц до 10 МГц.
Простота в обращении и высокая надежность делают осциллограф универсальный ПрофКИП С1-159М идеальным прибором с превосходными характеристиками для широкого спектра измерений, необходимых в исследованиях, производстве, в сфере образования и во многих других сферах применения. и рекомендован при комплектации лабораторий и классов учебных учреждений.
Отличительные особенности осциллографа ПрофКИП С1-159М:
- Количество каналов: 1;
- Полоса пропускания: 0 МГц … 10 МГц;
- ЭЛТ: круглая, 3 дюйма (8 х 10 дел, 1 дел = 6 мм);
- Чувствительность: 5 мВ /дел;
- ТВ-синхронизация, режим X-Y;
- Простота в эксплуатации;
- Высокая стабильность;
Технические характеристики ПрофКИП С1-159М:
| Параметры | Значения | Электронно-лучевая трубка (ЭЛТ) |
|---|---|
| Тип | круглая, 3 дюйма |
| Экспозиционная площадь | 8 х 10 дел (1 дел = 6 мм) |
| Ускоряющее напряжение | 1,3 кВ |
| Канал вертикального отклонения | |
| Чувствительность | 5 мВ /дел … 5 В /дел ±3% |
| Полоса пропускания (-3 дБ) | 0 МГц … 10 МГц (открытый вход) 10 Гц … 10 МГц (закрытый вход) |
| Максимальное входное напряжение | 400 В |
| Вход усилителя | открытый (DC), закрытый (АС), заземленный (GND) |
| Входной импеданс | 1 МОм ±3% /30 пФ ±5 пФ |
| Регулировка коэффициента | 2,5:1 |
| Канал горизонтального отклонения | |
| Коэффициент развертки | 0,1 мкс /дел … 0,1 с/дел ±3% |
| Регулировка коэффициента | 2,5:1 |
| Синхронизация | |
| Режим | автоматический (AUTO), ждущий (NORM), ТВ-синхронизация (TV) |
| Источник синхронизации | внутренний (INT), сеть (LINE), внешний (EXT) |
| Полярность синхронизации | «+» или «-» |
| Чувствительность | 1 дел (INT) 0,3 В (EXT) 2 дел (TV) |
| Внешний вход синхронизации | |
| Входной импеданс | 1 МОм ±3% /25 пФ ±5 пФ |
| Максимальное входное напряжение | 160 В |
| Режим X-Y | |
| Чувствительность | 0,5 В /дел (X) 5 мВ /дел … 5 В /дел (Y) |
| Частотный диапазон (-3 дБ) | 0 МГц … 1 МГц (DC) 10 Гц … 1 МГц (AC) |
| Сдвиг фазы | ≤ 3° (50 кГц) |
| Калибратор | |
| Форма сигнала | положительный меандр |
| Частота | 1 кГц ±2% |
| Выходное напряжение | 0,5 Впик-пик ±2% |
| Общие данные | |
| Питание | 110 В … 127 В ±10%, 220 В … 240 В ±10% /50 Гц ±2 Гц, 60 Гц ±2 Гц |
| Габаритные размеры | 220 х 90 х 270 мм |
| Вес | 3 кг |
Комплект поставки
| № | Наименование | Количество |
|---|---|---|
| 1 | Осциллограф универсальный ПрофКИП С1-159М | 1 - шт. |
| 2 | Делитель | 1 - шт. |
| 3 | Кабель питания | 1 - шт. |
| 4 | Руководство по эксплуатации | 1 - шт. |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 41754-09 |
| Производитель | ПрофКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
