- Производитель: ПрофКИП
- Код товара: 12516
- Доступность: В наличии (Срок отгрузки: 2-3 дня)
- Оптовая цена: по запросу
-
Розничная цена:
61 992₽
- Без НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: ПрофКИП С1-107М

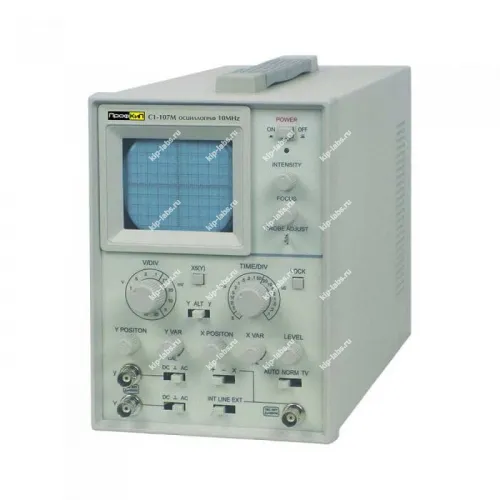

Описание модели: Осциллограф универсальный ПрофКИП С1-107М
Осциллограф универсальный ПрофКИП С1-107М применяется для отображения и анализа электрических сигналов в лабораторных и сервисных условиях. При этом устройство формирует осциллограммы и осуществляет измерение основных параметров сигналов.
Аппарат укомплектован стандартным набором средств измерения и триггерными настройками, что позволяет оперативно перенастроить режим работы через продуманное меню и органы управления. Подробности по приборам этого класса доступны на странице осциллографы. При необходимости реализована опция самокалибровки; также предусмотрена передача данных по RS-232C. Нейтрально отмечаем, что наличие самокалибровки и интерфейса RS-232C облегчает интеграцию в типовые измерительные стенды.
Преимущества
- Компактный форм‑фактор упрощает размещение прибора на рабочей станции.
- Интуитивный интерфейс управления ускоряет переключение между режимами и настройками.
- Набор стандартных триггеров и режимов отображения обеспечивает выполнение базовых диагностических процедур.
- Организован удобный вывод осциллограмм для быстрого анализа параметров сигналов.
- Эргономика органов управления рассчитана на эксплуатацию как в лабораториях, так и в полевых условиях.
Область применения
- Исследования и измерения в лабораторных условиях электронных цепей.
- Диагностика узлов и модулей в сервисных и ремонтных мастерских.
- Использование в учебных лабораториях при проведении практических занятий по электронике.
- Контроль и отладка электроники на производственных стендах; кроме того, прибор применим при входном контроле комплектующих.
Описание осциллографа универсального ПрофКИП С1-107М:
Осциллограф универсальный ПрофКИП С1-107М предназначен для исследования формы периодических электрических сигналов путем визуального наблюдения и измерения амплитуд в диапазоне от 0 МГц до 10 МГц. Осциллограф ПрофКИП С1-107М рекомендован для использования в образовательных учреждениях.
Отличительные особенности осциллографа ПрофКИП С1-107М:
- Количество каналов: 2;
- Полоса пропускания: 0 МГц … 10 МГц;
- ЭЛТ: 3 дюйма (8 х 10 дел, 1 дел = 6 мм);
- ТВ-синхронизация, режим X-Y;
- Масштабирование канала Y: х5;
- Простота в эксплуатации;
- Высокая производительность;
Технические характеристики ПрофКИП С1-107М:
| Параметры | Значения | Электронно-лучевая трубка (ЭЛТ) |
|---|---|
| Тип | круглая, 3 дюйма |
| Экспозиционная площадь | 8 х 10 дел (1 дел = 6 мм) |
| Ускоряющее напряжение | 1,3 кВ |
| Канал вертикального отклонения | |
| Чувствительность | 5 мВ /дел … 5 В /дел ±3% Y х5 |
| Полоса пропускания | 0 МГц … 10 МГц (открытый вход) 10 Гц … 10 МГц (закрытый вход) |
| Входной импеданс | 1 МОм ±3% /30 пФ ±5 пФ |
| Максимальное входное напряжение | 400 В |
| Вход усилителя | открытый (DC), закрытый (АС) |
| Регулировка коэффициента | 2,5:1 |
| Канал горизонтального отклонения | |
| Коэффициент развертки | 0,1 мкс /дел …1 с /дел ±3% |
| Регулировка коэффициента | 2,5:1 |
| Синхронизация | |
| Режим | автоматический (AUTO), ждущий (NORM), ТВ-синхронизация (TV) |
| Источник синхронизации | внутренний (INT), сеть (LINE), внешний (EXT) |
| Полярность синхронизации | «+» или «-» |
| Чувствительность | 1 дел (INT) 0,3 В (EXT) 2 дел (TV) |
| Внешний вход синхронизации | |
| Входной импеданс | 1 МОм ±3% /25 пФ ±5 пФ |
| Максимальное входное напряжение | 160 В |
| Режим X-Y | |
| Чувствительность | 0,5 В /дел (X) 5 мВ /дел … 5 В /дел (Y) |
| Частотный диапазон (-3 дБ) | 0 МГц … 1 МГц (DC) 10 Гц … 1 МГц (AC) |
| Сдвиг фазы | ≤3° (50 кГц) |
| Калибратор | |
| Форма сигнала | положительный меандр |
| Частота | 1 кГц |
| Выходное напряжение | 0,5 Впик-пик ±2% |
| Общие данные | |
| Питание | 110 В /220 В ±10%, 50 Гц /60 Гц |
| Габаритные размеры | 140 х 196 х 290 мм |
| Вес | 3 кг |
Комплект поставки
| № | Наименование | Количество |
|---|---|---|
| 1 | Осциллограф универсальный ПрофКИП С1-107М | 1 - шт. |
| 2 | Делитель | 1 - шт. |
| 3 | Кабель питания | 1 - шт. |
| 4 | Руководство по эксплуатации | 1 - шт. |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | ПрофКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
