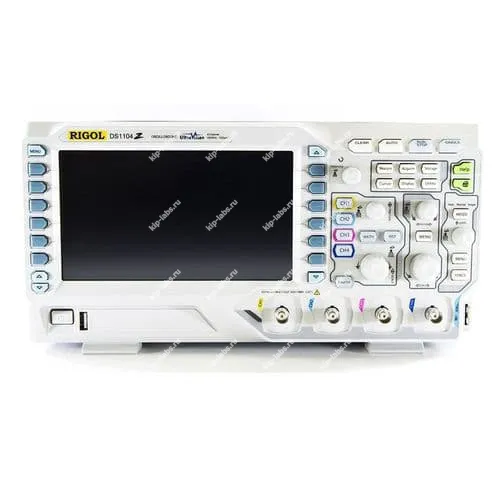

Осциллограф RIGOL DS1104Z-S

Назначение и принцип: Осциллограф RIGOL DS1104Z-S

Осциллограф RIGOL DS1104Z-S используют для изучения и визуализации временных и амплитудных характеристик электрических сигналов, при этом прибор поддерживает стандартные методы захвата и первичного анализа данных. Производитель RIGOL задаёт базовые параметры совместимости устройства с комплектом инструментов для тестирования.

В практической работе оборудование применяют для отладки электронных узлов и контроля параметров сигналов. Устройство упорядочивает последовательность измерений и упрощает протоколирование результатов. осциллографы данного класса нередко интегрируют в испытательные стенды при приёмочных проверках.

Модель снята с производства, что следует учитывать при планировании закупок и обслуживания, при этом остаётся возможной поставка комплектующих и сервисной поддержки по остаткам.

Функциональные опции

При эксплуатации прибор предоставляет набор функций для пошаговой диагностики и анализа сигналов; отдельные инструменты ориентированы на последовательное выявление и документирование событий.

• многоканальное захватывание сигналов и просмотр осциллограмм;
• набор стандартных режимов триггера для стабильного выделения событий;
• инструменты для измерения временных и амплитудных параметров;
• возможность записи и последующего анализа сохранённых данных;
• поддержка внешнего хранения и обмена результатами измерений.

Сферы использования

При эксплуатации осциллограф применяют в ремонтных мастерских, исследовательских лабораториях и на производственных линиях для тестирования электронных плат и модулей; при этом устройство удобно использовать при пошаговой верификации плат, что позволяет ускорить локализацию неисправностей. При калибровке полезно учитывать возможности самопроверки и дискретного доступа к входам; такие нейтральные характеристики облегчают планирование обслуживания.

Описание осциллографа реального времени RIGOL DS1104Z-S бюджетного с большим экраном и встроенным генератором:

RIGOL DS1074Z-S бюджетный цифровой осциллограф реального времени с большим 7- дюймовым (17,78 мм по диагонали) экраном и встроенным генератором сигналов.

Модель RIGOL DS1074Z-S - 4-х канальный осциллограф c полосой пропускания в 70 МГц , максимальной частотой дискретизации в режиме реального времени до 1 ГГц и максимальной скоростью запоминания до 30 000 осциллограмм в секунду (имеется опциональная возможность увеличения размера записи и воспроизведения сигнала до 60 000 кадров в секунду) и встроенным 2-х канальным генератором сигналов с максимальной частотой до 25 MГц.

Современный цветной LCD экран высокого разрешения увеличенного размера в 7 дюймов по диагонали (против 5,5 дюйма у моделей серий - RIGOL DS1000B, RIGOL DS1000C, RIGOL DS1000D, RIGOL DS1000E) существенно улучшает пользовательские характеристики приборов и позволяет применять их при разработке и ремонте самой современной электронной аппаратуры, включая средства связи 4 го поколения.

Традиционные достоинства осциллографов марки RIGOL, такие как, компактный дизайн, малые габариты, большое количество встроенных функций измерения параметров сигналов, присутсвуют и в модели серии DS1000Z - RIGOL DS1074Z-S.

Использование в бюджетных осциллографах уникальной инновационной разработки UltraVision, ранее применявшейся в более дорогих и продвинутых моделях серии RIGOL DS4000 и RIGOL DS6000 существенно повышают привлекательность осциллографов серии RIGOL DS1000Z-S. (Уникальная технология экранного представления и обработки входного сигнала UltraVision - позволяет получить на отображаемой картинке сигнал с 256-ю градациями яркости и систему фильтрации шумов в реальном времени.

Основные технические характеристики осциллографов RIGOL DS1104Z:

Комплект поставки:
