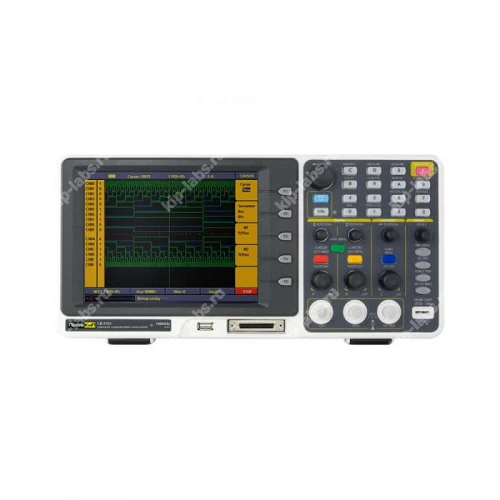

Осциллограф смешанных сигналов ПрофКИП С8-3102

Назначение и принцип: Осциллограф смешанных сигналов ПрофКИП С8-3102

Устройство используют для фиксации и анализа аналоговых и цифровых сигналов, при этом оно совмещает отображение формы волны и элементарную логическую диагностику; производит прибор ПрофКИП.

При помощи прибора исследуют переходные процессы и синхронизацию интерфейсов. Отнесён к классу осциллографы, что облегчает выбор решения для задач от отладки плат до контроля цифровых шин.

В работе оператор подключает пробники, задаёт временную базу и выбирает тип триггера. Это даёт возможность зафиксировать интересующие участки сигнала и выполнить их дальнейший разбор.

На практике критичны точность дискретизации и стабильность опорного тактирования, при калибровке это учитывают, при этом в отдельных сценариях уместно применение интерфейсов вроде RS-232C или функций самокалибровки.

Функциональные опции

• Объединение инструментов для анализа аналоговых форм и мониторинга цифровых шин.
• Регулируемые режимы триггера, позволяющие выделять отдельные события сигнала.
• Набор визуальных средств для измерения уровней, временных интервалов и задержек.
• Функция захвата и записи фрагментов сигналов для последующего анализа.
• Поддержка стандартных сценариев при ремонте электронных блоков и при отладке печатных плат.

Сферы использования

• Разработка и настройка электронных схем в лабораторных условиях и мастерских.
• Диагностика и ремонт промышленных контроллеров и плат.
• Учебные занятия, посвящённые исследованию переходных процессов и цифровой логики.
• Проверка совместимости интерфейсов и анализ сигналов в полевых условиях.

Описание осциллографа смешанных сигналов ПрофКИП С8-3102:

ПрофКИП С8-3102 – это цифровой двухканальный осциллограф смешанных сигналов, сочетающий в себе функциональность цифрового запоминающего осциллографа и возможности 16-канального логического анализатора. ПрофКИП С8-3101 располагает широкими возможностями для наблюдения как аналоговых сигналов до 100 МГц с частотой дискретизации в реальном времени 2 Гвыб /с, так и цифровых сигналов с тактовой частотой до 100 МГц.

Благодаря широкому спектру технических возможностей и функциональности, цифровой осциллограф смешанных сигналов ПрофКИП С8-3101 применяется для различных научно-технических приложений, при сервисных работах, технической эксплуатации, диагностики и ремонта, а также в учебных заведениях для образовательных целей.

Отличительные особенности осциллографа ПрофКИП С8-3102:

• Количество каналов: 2;
• Полоса пропускания: 0 МГц … 100 МГц;
• Экран: 7,8 дюймов, цветной (640 х 800) LCD;
• Максимальная частота дискретизации в реальном времени: 2 ГГц;
• Глубина памяти: 2 М;
• Отдельный АЦП для каждого канала;
• Чувствительность: 2 мВ /дел … 10 В /дел;
• Сохранение во внутреннюю память: 4 осциллограммы (запись /чтение);
• 16-канальный логический анализатор в комплекте с логическим пробником;
• Сбор данных: выборка, пиковый детектор, усреднение;
• Режимы синхронизации: по фронту, по видео (PAL, SECAM, NTSC поле /строка), по длительности импульса, по скорости нарастания, поочередный запуск каналов;
• Интерполяция sin X /x, режим растяжки окна (ZOOM);
• Автоматические измерения: 20 параметров;
• Курсорные измерения: ΔU, ΔT;
• Математические функции: сложение, вычитание, деление, умножение, БПФ (FFT);
• Полоса пропускания логического анализатора: 100 МГц;
• Память логического анализатора: 4 М на канал;
• Режимы запуска: по фронту, по шине, по шаблону, по последовательному коду, по длительности;
• Интерфейс: USB (сохранение данных на внешний USB-носитель);

Технические характеристики ПрофКИП С8-3102:
