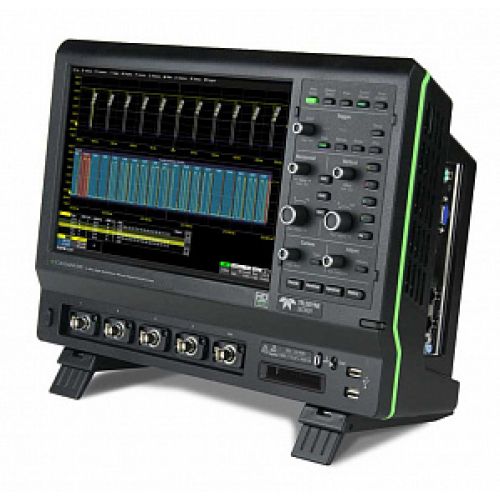

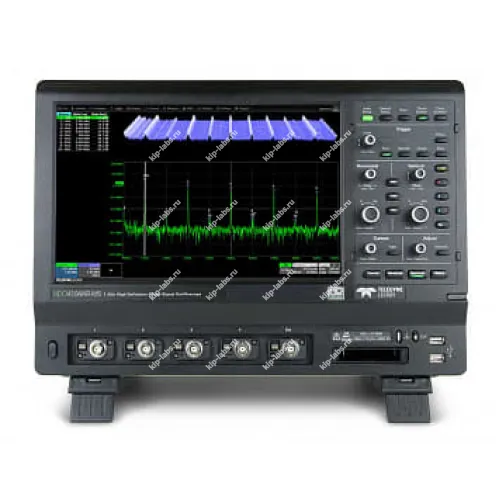

Осциллограф смешанных сигналов HDO6054AR-MS

Кратко о модели: Осциллограф смешанных сигналов HDO6054AR-MS

Аппарат HDO6054AR-MS производится компанией Teledyne LeCroy. Он предназначен для одновременной работы с аналоговыми и цифровыми цепями, при этом это позволяет исследовать взаимное влияние разных типов сигналов в рамках единой измерительной сессии.

Отнесён к классу осциллографы. Благодаря этому прибор применим при комплексном тестировании и диагностике электронных устройств.

Прибор обеспечивает синхронное считывание нескольких каналов. Это ускоряет обработку данных и уменьшает время, требуемое на отладку сложных схем.

При необходимости аппарат допускает дискретные режимы измерений и использование процедур самокалибровки, что помогает адаптировать работу под конкретные условия тестирования. Такие опции уместны при выполнении многосерийных измерений и при подготовке к длительным испытаниям.

Ключевые особенности

• Захват смешанных сигналов: параллельная регистрация аналоговых и цифровых каналов.
• Инструментарий для временного и спектрального анализа сигналов.
• Набор триггеров и автоматических измерений, упрощающих процесс отладки.
• Понятный графический интерфейс и средства визуализации результатов.
• Поддержка стандартных методов обработки и расширенных математических операций над сигналами.

Где применяется

• Проектирование и отладка встроенных систем и печатных плат.
• Анализ цифровых интерфейсов и проверка протоколов передачи данных.
• Испытания и контроль параметров силовой электроники.
• Применение в учебных лабораториях и практических занятиях.
• Техническое обслуживание и ремонт электронных модулей.

Краткое описание технических параметров HDO6054AR-MS

• 4 аналоговых канала
• Логический анализатор 16 цифровых каналов
• Полосы пропускания: 350 МГц, 500 МГц, 1 ГГц
• Разрядность АЦП: 12 бит
• Частота дискретизации: до 10 ГГц (аналоговые каналы); до 1,25 ГГц (цифровые каналы)
• Объем памяти: 50 МБ/канал, опция до 250 МБ/канал (аналоговые каналы); 50 МБ на 16 каналов, опция до 125 МБ на 16 каналов (цифровые каналы)
• Режим WaveScan: поиск аномалий в длинной записи по 20 условиям
• Режим “Анализатор спектра” в стандартной комплектаци
• Авто- и курсорные измерения, расширенные функции матанализа
• Интеллектуальная система синхронизации, синхронизация ТВ и HDTV (опция синхронизации и декодирования по последовательным протоколам)
• Одновременная синхронизация аналоговыми и цифровыми сигналами
• Возможность интеграции с пакетами MathCad, MatLab, Excel
• Программные опции: анализ мощности, цифровая фильтрация, параметры ЭМС, анализ телеком. масок и глазковых диаграмм, интерфейс пользователя
• Пользовательский интерфейс MAUI + One Touch
• Приложение LabNotebook для создания отчетов и документирования результатов
• «Открытая» платформа на базе ОС WIN 7 (64 bit)
• Большой цветной сенсорный ЖКИ (31 см)
