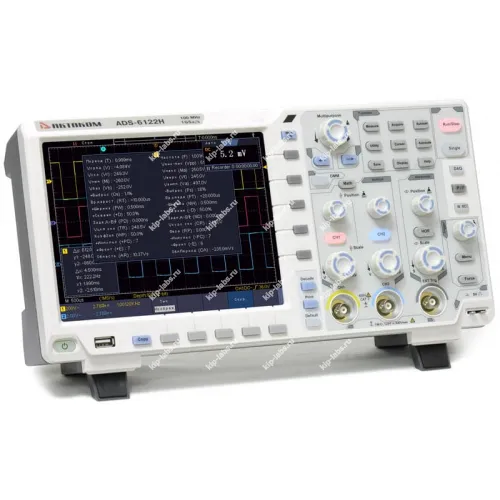

Назначение и принцип: Осциллограф цифровой ADS-6134
Осциллограф цифровой ADS-6134 предназначен для захвата и последующего анализа временных форм электрических сигналов, при этом прибор пригоден для регистрации одиночных и повторяющихся импульсов, а также переходных процессов; производителем данной модели является Актаком.
Входные сигналы проходят оцифровку через встроенный аналого‑цифровой преобразователь. Затем полученные цифровые данные обрабатывает микропроцессор и выводит на экран для визуального исследования и оформления отчётов, причём к данной группе относятся и осциллографы.
Функциональные опции
Прибор оснащён набором режимов захвата и инструментов для анализа, что позволяет перейти от простого наблюдения сигналов к детальной их оценке; параллельно доступны средства для хранения и экспорта измерений.
- мультиканальный ввод с синхронизацией
- режимы триггирования для устойчивой выборки событий
- инструменты измерений амплитуды, времени и частоты
- функции записи и воспроизведения для последующего анализа
При калибровке следует учитывать дискретность оцифровки и параметры входного тракта. Это нейтральное замечание помогает правильно интерпретировать результаты.
Сферы использования
На практике ADS-6134 применяют в лабораторных исследованиях, при отладке электронных схем и в работах по обслуживанию оборудования, тем самым прибор упрощает поэтапную диагностику неисправностей благодаря разнообразным измерительным режимам.
- разработка и отладка электронных плат
- сервисное обслуживание и диагностика промышленного оборудования
- образовательные лаборатории и практические занятия
Характеристика серии цифровых осциллографов АКТАКОМ ADS-6ххх:
Серия цифровых осциллографов АКТАКОМ ADS-6ххх представляет приборы с расширенным набором функций и выраженными техническими параметрами. Они при этом остаются конкурентоспособными по цене.
Конфигурационные возможности серии АКТАКОМ ADS-6ххх:
Одной из ключевых опций серии является возможность расширения функционала по предварительному заказу; в результате один корпус может объединять несколько инструментов, включая цифровой осциллограф, анализатор протоколов, цифровой мультиметр и универсальный генератор сигналов.
В осциллографы серии по заказу могут быть добавлены сенсорный дисплей и VGA‑выход, реализована удалённая связь с ПК по WiFi, предусмотрено батарейное питание и расширена система запуска для синхронизации по сигналам последовательных шин I²C, SPI, RS-232, CAN. Настройка интерфейсов и доп. опций не содержит оценочных суждений.
Настоящей особенностью моделей с индексом "-H" является установка 12-ти разрядного АЦП.
Технические характеристики:
| Параметр | Значение | |
|---|---|---|
| Полоса пропускания | 100 МГц | |
| Количество каналов | 2 + внешний запуск | |
| Скорость захвата осциллограмм | 75 000 осц/сек | |
| Регистрация | Режим | Обычный, пиковый детектор, усреднение |
| Макс. дискретизация (реальное время) | 1 Гвыб/сек | |
| Вход | Связь по входу | открытый, закрытый, земля |
| Входной импеданс | 1 MΩ±2% в параллель 15 пФ±5 пФ | |
| Учет ослабления пробников | 0.001X - 1000X, шаг 1-2-5 | |
| Максимальное входное напряжение | 1 MΩ: ≤300 Вскз | |
| Ограничение полосы пропускания | 20 МГц, полный диапазон | |
| Изолированность каналов | 50 Гц: 100 : 1 10 МГц: 40 : 1 | |
| Задержка между каналами (типичное) | 150 пс | |
| Параметры горизонтальной системы | Интерполяция | sin (x)/x |
| Глубина записи | 40 М точек | |
| Коэффициент развертки | 2 нс/дел ~ 1000 с/дел, с шагом 1~2~5 | |
| Погрешность измерения интервалов (DC~100 МГц) | однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6 нс) усреднение >16: ±(время выборки + 1ppm × измеренное значение + 0.4 нс) | |
| Погрешность времени выборки и времени задержки | ±1 ppm | |
| Параметры вертикальной системы | АЦП | 8 бит |
| Вертикальное отклонение | 1 мВ/дел ~ 10 В/дел | |
| Диапазон смещения | ±2 В (1 мВ/дел ~ 50 мВ/дел) ±20 В (100 мВ/дел ~ 1 В/дел) ±200 В (2 В/дел ~ 10 В/дел) | |
| Полоса пропускания для аналогового периодического сигнала | 100 МГц | |
| Низкочастотный предел | ≥5 Гц ( на входе, закрытый вход, -3dB) | |
| Время нарастания | ≤3,5 нс (типичное) | |
| Погрешность коэф. усиления | ±3% | |
| Погрешность коэф. усиления (усреднения) | Усреднение по 16 регистрациям: ±(3% + 0.05 дел) для ΔV | |
| Измерения | Курсорные | ΔV и ΔT между курсорами, авто |
| Автоматические | Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase, Preshoot, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count | |
| Математические операции | +, -, *, /, БПФ (6 окон) | |
| Сохранение во внутреннюю память | 100 осциллограмм | |
| Фигуры Лиссажу (X-Y) | Диапазон: полный Сдвиг фаз: ±3 градуса | |
| Частотомер | Диапазон | 2 Гц - полный диапазон |
| Разрядность | 6 цифр | |
| Тип запуска | Фронт, однократный запуск | |
| Декодирование сигналов последовательных шин | I²C, SPI, RS-232, CAN (опция) | |
Дисплей:
| Параметр | Значение |
|---|---|
| Тип дисплея | диагональ 8” , ЖК, TFT матрица |
| Разрешение дисплея | 800 (по горизонтали) × 600 (по вертикали) точек |
| Количество цветов | 65536 цветов |
| Сенсорный дисплей | опция |
| IPS дисплей | опция (1024 х 768 точек) |
Выход для компенсации пробника:
| Параметр | Значение |
|---|---|
| Выходное напряжение (типичное) | Амплитуда 5 В на нагрузке больше 1MΩ. |
| Частота (типичное) | Меандр 1 кГц |
Интерфейс:
| Параметр | Значение |
|---|---|
| Для связи с ПК | USB host, USB sevice, PictBridge, LAN, Trig Out (Pass/Fail) |
| Сохранение | USB (форматы файлов *.bmp и *.bin) |
| Видеовыход (опция) | VGA |
| WiFi | опция |
Питание:
| Параметр | Значение |
|---|---|
| Напряжение | 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II |
| Потребляемая мощность | <24 Вт |
| предохранитель | 2 A, T тип, 250 В |
| Батарейное питание (опция) | 3,7 В ; 13200 мАч |
Массо-габаритные параметры:
| Параметр | Значение |
|---|---|
| Габаритные размеры | 340 мм × 177 мм × 90 мм (Д*В*Г) |
| Вес | Около 2.6 кг |
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1. | Осциллограф цифровой ADS-6122 | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 68969-17 |
| Производитель | Актаком |
| Страна производитель | Россия |
| Гарантия (мес.) | 14 |
