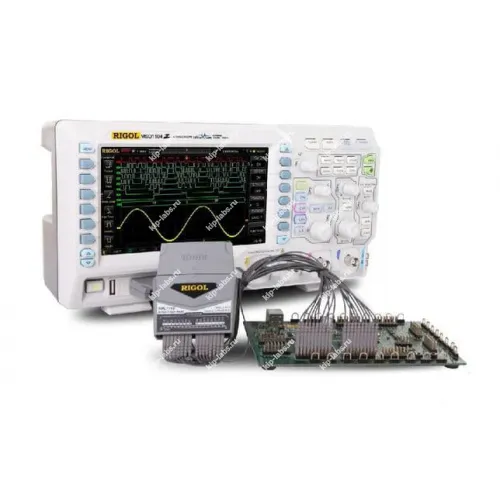

Осциллограф RIGOL MSO1104Z-S

Назначение и принцип: Осциллограф RIGOL MSO1104Z-S

Осциллограф RIGOL MSO1104Z-S служит для захвата и визуального представления аналоговых и цифровых электрических сигналов. При этом прибор фиксирует форму волн, измеряет амплитуды и оценивает временные характеристики в лабораторных исследованиях и при сервисных проверках; производитель - RIGOL.

Модель снята с производства. При подборе аналогичных устройств обратите внимание на подборку осциллографы и родственные позиции в разделе радиоизмерительные приборы.

Функциональные опции

• Набор режимов захвата сигналов и гибкие триггерные схемы для выделения интересующих событий.
• Отображение нескольких каналов одновременно с возможностью синхронного анализа аналоговых и цифровых линий.
• Пакет встроенных измерений и математических операций для вычисления параметров сигналов.
• Возможности записи и воспроизведения захваченных форм сигналов для последующего анализа.
• Интерфейсы управления и передачи данных для интеграции с испытательным оборудованием.

Сферы использования

На практике осциллограф применяют для разработки и отладки электронных схем; тем самым инженеры получают наглядное представление о поведении сигналов на этапах проектирования и во время ремонта.

В работе прибор востребован в учебных лабораториях, сервисных мастерских и НИОКР-подразделениях. Он используется для диагностики как аналоговых, так и цифровых узлов.

При калибровке рекомендуется следовать регламентам изготовителя. При наличии соответствующих инструкций допускается использование режимов самокалибровки в полевых условиях.

Уместность применения дискретных режимов и самокалибровки определяется требованиями конкретной измерительной задачи.

Описание осциллографа бюджетного RIGOL MSO1104Z-S с большим экраном и логическим анализатором:

RIGOL MSO1104Z бюджетный цифровой осциллограф реального времени смешанных сигналов, обладающий встроенным логическим анализатором на 16 каналов, большим 7-ми дюймовым (17,78 мм по диагонали) экраном.

Модель осциллографа смешанных сигналов RIGOL MSO1104Z с полосой пропускания в 100 МГц, имеет 4 аналоговых входных канала c частотой дискретизации от 250 Мвыб/сек (при задействовании 3 или 4-х каналов одновременно), 500 Мвыб/сек (при задействовании 2-х каналов одновременно) или 1 Гвыб/сек (при задействовании 1-го канала).

Дополнительно модель имеет 16 цифровых входных каналов для для отладки цифровых схем с частотой дискретизации 500 Мвыб/сек (ствовании 16-ти каналов одновременно) или 1 Гвыб/сек (при задействовании до 8-ми каналов одновременно).

Максимальная скорость запоминания до 30 000 осциллограмм в секунду (имеется опциональная возможность увеличения размера записи и воспроизведения сигнала до 60 000 кадров в секунду) и встроенным 2-х канальным генератором сигналов с максимальной частотой до 25 MГц.

Современный цветной LCD экран высокого разрешения увеличенноа в 7 дюймов по диагонали (против 5.5 дюйма у моделей более ранних серий выпуска - RIGOL DS1000B, RIGOL DS1000C, RIGOL DS1000D, RIGOL DS1000E) существенно улучшает пользовательские характеристики прибора и позволяет применять его при разработке и ремонте самой современной электронной аппаратуры, включая средства связи 4 го поколения.

Традицстоинства осциллографов марки RIGOL, такие как, компактный дизайн, малые габариты, большое количество встроенных функций измерения параметров сигналов, присутствуют и в модели осциллографа смешанных сигналов RIGOL MSO1074Z.

Использование в бюджетных осциллографах ой инновационной разработки UltraVision, ранее применявшейся в более дорогих и продвинутых моделях серии RIGOL DS4000 и RIGOL DS6000, существенно повышают привлекательность осциллографов серии RIGOL MSO1000Z-S (UltraVision - уникальная технология экранного представления и обработки входного сигнала, позволяет получить на отображаемой картинке сигнал с 256 градациями яркости и систему фильтрации шумов в реальном времени).

Функциональные возможности осциллографа RIGOL MSO1104Z-S:

• инновационная технология "UltraVision" (удобная навигация в записанном сигнале);
• большая глубина записи до 12 миллионов точек (опционально до 24М точек);
• высокая производительность при обработке сигналов;
• расширенная синхронизация;
• возможность декодирования и анализа последовательных шин данных (опция);
• высокая чувствительность цифрового осциллографа - 1 мВ / дел;
• низкий уровень шума;
• автоматическое определение пробников;
• возможность автоматической настройки осциллографа на сигнал;
• 24 вида автоматических измерения + функция статистических измерений;
• возможность записи осциллограмм в режиме реального времени;
• воспроизведение записанных осциллограмм;
• открытие осциллограмм и анализ записанных сигналов;
• высокоточная задержка сигнала;
• встроенный анализатор спектра на основе БПФ;
• тестирование по принципу "Годен/Не годен";
• большой набор математических операций, проводимых с сигналами;
• поддержка устройств USB и возможность прямой печати изображений;
• стандартные разъемы и интерфейсы: USB HOST, USB DEVICE, LAN, Aux, вспомогательные выводы (trigger output, pass/fail);
• соответствие стандарту LXI-C;
• возможность создания измерительной системы поддержка удаленной работы с прибором возможность измерения параметров нажатием одной кнопки.

Основные технические характеристики осциллографов RIGOL MSO1104Z-S:

Комплект поставки:
