Осциллограф RIGOL MSO1104Z

Кратко о модели: Осциллограф RIGOL MSO1104Z

RIGOL MSO1104Z уже не выпускается серийно. При этом сведения о приборе сохранены в доступных архивах и используются при обслуживании; производитель - RIGOL.

Устройство проектировалось для выполнения общих измерительных задач, при этом запись о нём присутствует в списке осциллографы, что упрощает поиск сопутствующей документации.

За счёт этого параметры дискретизации и возможности самокалибровки рассматриваются как значимые для корректности измерений; при этом интерфейсы типа RS-232C могут облегчить интеграцию прибора в автоматизированные тестовые стенды.

Ключевые особенности

Ниже приведён обзор основных эксплуатационных характеристик модели. Этот список помогает сформировать представление о её прикладных возможностях.

• Отображение сигналов на экране и набор базовых математических функций для их обработки.
• Способы сохранения и экспорта измеренных данных для последующего анализа.
• Понятная система управления с удобной навигацией по меню.
• Встроенные диагностические средства, ускоряющие локализацию неисправностей.

Где применяется

Прибор применялся в учебных и лабораторных средах, при этом его функционал также использовали в сервисных мастерских и на этапах отладки электронных изделий.

• Лабораторные занятия в образовательных учреждениях.
• Гарантийное и сервисное обслуживание электронных устройств.
• Наладка, отладка и проверка печатных плат и модулей.

Описание осциллографа бюджетного RIGOL MSO1104Z с большим экраном и логическим анализатором:

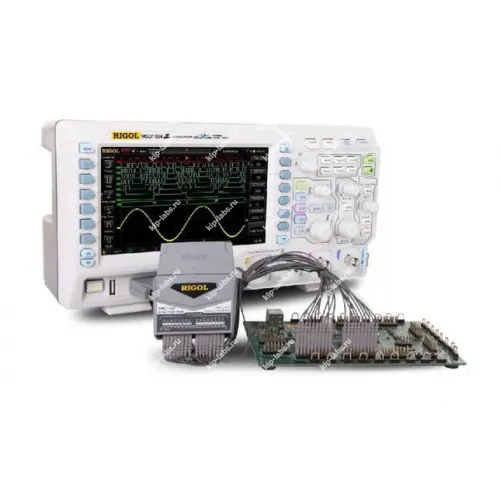

RIGOL MSO1104Z бюджетный цифровой осциллограф реального времени смешанных сигналов, обладающий встроенным логическим анализатором на 16 каналов, большим 7-ми дюймовым (17,78 мм по диагонали) экраном.

Модель осциллографа смешанных сигналов RIGOL MSO1104Z с полосой пропускания в 100 МГц, имеет 4 аналоговых входных каналa c частотой дискретизации от 250 Мвыб/сек (при задействовании 3 или 4-х каналов одновременно), 500 Мвыб/сек (при задействовании 2-х каналов одновременно) или 1 Гвыб/сек (при задействовании 1-го канала).

Дополнительно модель имеет 16 цифровых входных каналов для для отладки цифровых схем с частотой дискретизации 500 Мвыб/сек (ствовании 16-ти каналов одновременно) или 1 Гвыб/сек (при задействовании до 8-ми каналов одновременно).

Максимальная скорость запоминания до 30 000 осциллограмм в секунду (имеется опциональная возможность увеличения размера записи и воспроизведения сигнала до 60 000 кадров в секунду) и встроенным 2-х канальным генератором сигналов с максимальной частотой до 25 MГц.

Современный цветной LCD экран высокого разрешения увеличенноа в 7 дюймов по диагонали (против 5.5 дюйма у моделей более ранних серий выпуска - RIGOL DS1000B, RIGOL DS1000C, RIGOL DS1000D, RIGOL DS1000E) существенно улучшает пользовательские характеристики прибора и позволяет применять его при разработке и ремонте самой современной электронной аппаратуры, включая средства связи 4 го поколения.

Традицстоинства осциллографов марки RIGOL, такие как, компактный дизайн, малые габариты, большое количество встроенных функций измерения параметров сигналов, присутствуют и в модели осциллографа смешанных сигналов RIGOL MSO1074Z.

Использование в бюджетных осциллографах ой инновационной разработки UltraVision, ранее применявшейся в более дорогих и продвинутых моделях серии RIGOL DS4000 и RIGOL DS6000, существенно повышают привлекательность осциллографов серии RIGOL MSO1000Z-S (UltraVision - уникальная технология экранного представления и обработки входного сигнала, позволяет получить на отображаемой картинке сигнал с 256 градациями яркости и систему фильтрации шумов в реальном времени).

Функциональные возможности осциллографа RIGOL MSO1104Z:

• инновационная технология "UltraVision" (удобная навигация в записанном сигнале);
• большая глубина записи до 12 миллионов точек (опционально до 24М точек);
• высокая производительность при обработке сигналов;
• расширенная синхронизация;
• возможность декодирования и анализа последовательных шин данных (опция);
• высокая чувствительность цифрового осциллографа - 1 мВ / дел;
• низкий уровень шума;
• автоматическое определение пробников;
• возможность автоматической настройки осциллографа на сигнал;
• 24 вида автоматических измерения + функция статистических измерений;
• возможность записи осциллограмм в режиме реального времени;
• воспроизведение записанных осциллограмм;
• открытие осциллограмм и анализ записанных сигналов;
• высокоточная задержка сигнала;
• встроенный анализатор спектра на основе БПФ;
• тестирование по принципу "Годен/Не годен";
• большой набор математических операций, проводимых с сигналами;
• поддержка устройств USB и возможность прямой печати изображений;
• стандартные разъемы и интерфейсы: USB HOST, USB DEVICE, LAN, Aux, вспомогательные выводы (trigger output, pass/fail);
• соответствие стандарту LXI-C;
• возможность создания измерительной системы поддержка удаленной работы с прибором возможность измерения параметров нажатием одной кнопки.

Основные технические характеристики осциллографов RIGOL MSO1104Z:

Комплект поставки:
