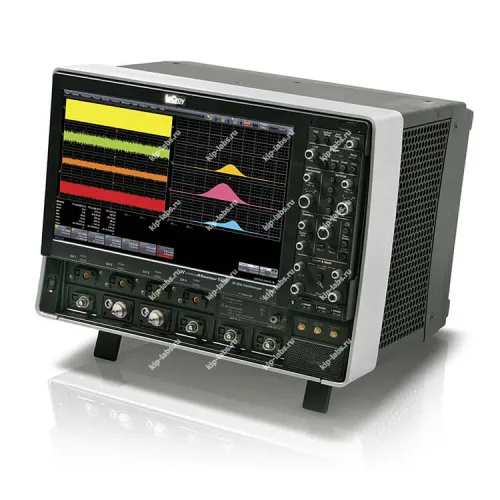

Осциллограф цифровой запоминающий SDA 816Zi-B-R

Назначение и принцип: Осциллограф цифровой запоминающий SDA 816Zi-B-R

Устройство служит для записи и анализа временных форм электрических сигналов, при этом сохраняет параметры волн и формирует исходные данные для последующей обработки; На практике такие возможности применяют при исследовании сигналов в лабораторной и сервисной среде, а производитель - Teledyne LeCroy - гарантирует совместимость с профессиональными приборами.

Осциллограф реализует дискретную выборку и цифровую обработку захваченных данных, что обеспечивает детальную постобработку и анализ с поддержкой синхронизации и триггерных режимов; при эксплуатации устройство естественно рассматривать вместе с другими осциллографы.

При калибровке следует учитывать параметры дискретизации и точность по времени. Это обеспечивает воспроизводимость результатов. В работе возможна интеграция с внешними системами через стандартные интерфейсы, например RS-232C. Поэтому планирование подключений следует производить заранее. В ряде задач уместна дискретность отбора проб и опции самокалибровки, что упрощает эксплуатацию.

Функциональные опции

• сохранение и архивирование захваченных форм сигналов для дальнейшего анализа;
• несколько вариантов режимов захвата и способов триггерной синхронизации;
• цифровая обработка сигналов в сочетании с базовым набором измерительных инструментов;
• возможность встраивания в испытательные стенды и автоматизированные тестовые комплексы;
• средства наглядного представления временных и амплитудных характеристик.

Сферы использования

• электронные лаборатории и R&D-проекты; На практике прибор используют при отладке аналоговых и цифровых схем;
• техобслуживание и ремонт радиоэлектронной аппаратуры;
• производственный контроль и верификация функциональности узлов;
• образовательные организации для демонстраций и практических занятий.

Краткое описание цифрового запоминающего осциллографа SDA 816Zi-B-R

• Полосы пропускания: 4 ГГц, 6 ГГц, 8 ГГц, 13 ГГц, 16 ГГц, 20 ГГц, 25 ГГц, 30 ГГц
• Количество каналов: 4
• Макс. частота дискретизации: 80 ГГц
• Макс. объем памяти: 512 МБ
• Входные сопротивления: 50 Ом и 1 МОм
• Технология X-Stream II – скорость измерений до 750000 в секунду
• Режим запуска TriggerScan для аппаратного поиска редко повторяющихся аномалий по параллельным условиям запуска
• Скорость передачи данных на внешний компьютер 325 Мб/сек (опция LSIB)
• Режимы WaveStream (скорость обновления дисплея 2500 осциллограмм/сек) и WaveScan (программный поиск аномалий)
• Расширенная математика, автоизмерения, статистика, тренды
• Поддержка анализа низко- и высокоскоростных (опция) потоков последовательных данных
• Цветной сенсорный ЖКИ (39 см), поддержка второго внешнего сенсорного монитора для расширения рабочего стола
• Поддержка пробников всех типов: пассивных, активных, дифференциальных, высоковольтных, токовых, логических
