- Производитель: Keysight (Agilent)
- Код товара: 12406
- Доступность: Предзаказ
- Оптовая цена: по запросу
-
Розничная цена:
0₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: MSOX2022A

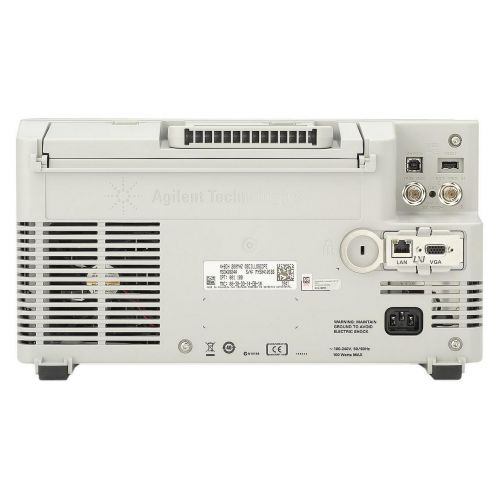

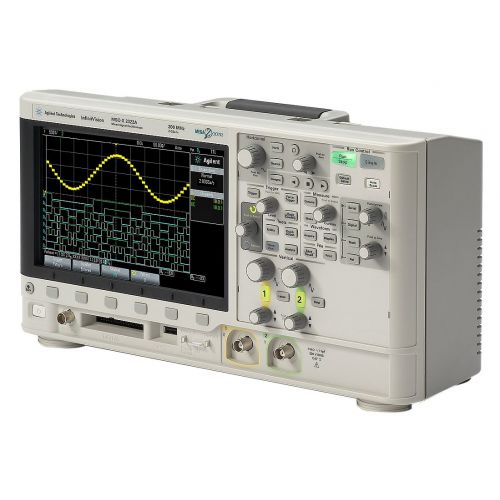

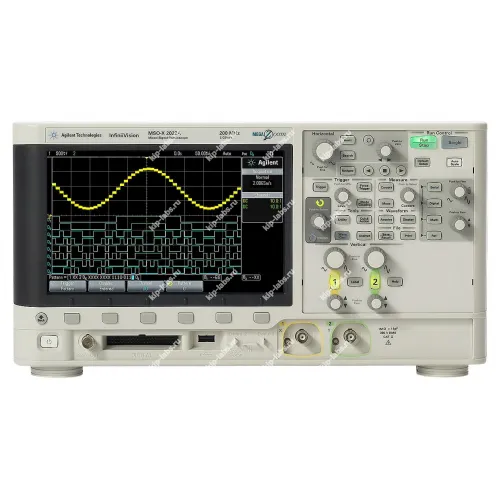

Кратко о модели: Осциллограф MSOX2022A
Разработанный Keysight (Agilent), этот осциллограф предлагает расширенные возможности визуализации сигналов: 8,5-дюймовый WVGA дисплей - самый крупный в своём классе, при этом частота обновления экрана достигает 50 000 осциллограмм в секунду. Память прибора имеет глубину 100 КВыб.
MSOX2022A сочетает в себе функции осциллографа и встроенного логического анализатора. Для моделей MSOX логический анализатор предусмотрен изначально, тогда как для DSOX он доступен как опционная опция. Кроме того, в прибор встроен генератор сигналов 20 МГц, единственный в отрасли по типу интеграции; такая конфигурация делает модель актуальной для раздела осциллографы.
Ключевые особенности
Ниже приведены ключевые характеристики. Они показывают основные возможности устройства.
- Расширенные средства отображения сигналов: 8,5-дюймовый WVGA дисплей (наибольший в классе), высокоскоростное обновление до 50 000 осциллограмм в секунду и глубина памяти 100 КВыб.
- Три устройства в одной платформе: полноценный осциллограф, встроенный логический анализатор (для MSOX; для DSOX - опция) и интегрированный генератор сигналов 20 МГц, уникальный по своей интеграции в отрасли.
- Широкие возможности расширения и дополнительные режимы: апгрейд полосы пропускания, добавление логических каналов и генератора после покупки; режим сегментированной памяти; автоматический тест соответствия маске.
Где применяется
Устройство используют для отладки аналогово-цифровых и смешанных цифровых систем, тем самым упрощая анализ переходных процессов и проверку цифровых интерфейсов. За счёт этого осциллограф подходит для лабораторных испытаний, настройки прототипов и входного контроля на производстве; стоит учитывать, что дискретность выборки и опции самокалибровки зависят от конфигурации.
Дополнительная комплектация MSOX2022A:
(Поставляется по отдельному заказу)
Технические характеристики прибора MSOX2022A:
| Характеристики | Значения |
|---|---|
| Полоса пропускания | 200 МГц |
| Аналоговые каналы | 2 |
| Логические каналы | 8 для моделей MSOX (или моделей DSOX после апгрейда) |
| Частота дискретизации | 2 Гвыб/с на половине каналов, 1 Гвыб/с на всех каналах |
| Глубина памяти | 100 Квыб |
| Вертикальное разрешение | 8 бит |
| Коэффициент отклонения | 2 мВ/дел - 5 В/дел |
| Погрешность коэффициента усиления на постоянном токе | 2 мВ/дел - 10 мВ/дел: ± 4% 10 мВ/дел - 5 В/дел: ± 3% |
| Горизонтальное разрешение | 2,5 пс |
| Коэффициент развертки | 5 нс/дел - 50 с/дел |
| Ограничение полосы пропускания | 20 МГц |
| Входной импеданс | 1 МОм, 18 пФ |
| Погрешность временной базы | 25 ± 5 ppm |
| Режимы сбора данных: Нормальный С усреднением Сегметированный С обнаружением пиков Режим высокого разрешения |
Отображение собранных данных на экране в реальном времени Число усреднений 2, 4, 8,16, 32, 64… до 65 536 Период захвата не менее 19 мкс Захват глитчей длительностью от 500 пс Разрешение 12 бит при развертке ≥ 20 мкс/дел |
| Режимы запуска: Принудительный По перепаду По ТВ сигналу По длительности импульса Логический |
Немедленный запуск при нажатии клавиши на панели Запуск по положительному или отрицательному перепаду сигналав любом канале Запуск по стандартному сигналу NTSC, PAL или SECAM Запуск по импульсу, длительность которого больше, равно или меньше заданной (от 17 нс до 10 с) Запуск по логической комбинации двух активных каналов |
| Измерения | 25 автоматических измерений |
| Математические функции | Сложение, вычитание, умножение, БПФ |
| Логические каналы Количество каналов Частота дискретизации Динамический диапазон |
8 (для моделей MSOX или моделей DSOX после апгрейда) 1 ГВыб/с ± 10 В |
| Генератор сигналов Частота Формы сигнала |
0,1 Гц – 20 МГц Синус, прямоугольный, импульсный, треугольный, пилообразный, шумовой, постоянное напряжение |
| Дисплей | 8,5-дюймовый цветной WVGA TFT LCD |
| Скрорость обновления дисплея | 50 000 осцилограмм в секунду |
| Интерфейс: Стандартно Опционально |
USB 2.0 порты на передней и задней панелях, совместимые со скоростными флеш-накопителями USB порт для удаленного управления с ПК GPIB, LAN, VGA |
| Габаритные размеры | 38,1 см (ширина) х 20,4 см (высота) х 14,1 см (глубина) |
| Вес | 3,85 кг |
Комплект поставки MSOX2022A
| № | Наименование | Количество |
|---|---|---|
| 1. | Прибор | 1 |
| 2. | Документация | 1 |
| 3. | N2863B Пассивный пробник 10:1, 300 МГц | 1 |
| № | Наименование |
|---|---|
| 1. | 10070D Пассивный пробник 1:1, 20 МГц |
| 2. | 10076B Пассивный пробник 100:1, 4 кВ, 250 МГц |
| 3. | 1146A Токовый пробник 100 кГц, 100 A |
| 4. | N2791A Высоковольтный дифференциальный пробник 25 МГц, ±700 В |
| 5. | N2792A Дифференциальный пробник 10:1, 200 МГц |
| 6. | N2862B Пассивный пробник 10:1, 150 МГц |
| 7. | N2863B Пассивный пробник 10:1, 300 МГц |
| 8. | N2889A Пассивный пробник 10:1/1:1, 350 МГц |
| 9. | N6456A Набор для монтажа в стойку |
| 10. | N6459-60001 8-канальный логический пробник |
| 11. | N6757A Мягкая сумка и крышка передней панели |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 80248-20 |
| Производитель | Keysight(Agilent) |
| Страна производитель | США |
| Гарантия (мес.) | 36 |
