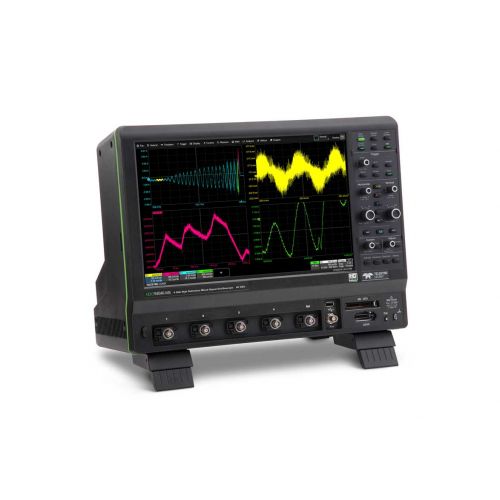

Осциллограф цифровой HDO9404R-MS

Кратко о модели: Осциллограф цифровой HDO9404R-MS

Осциллограф цифровой HDO9404R-MS предназначен для анализа сложных аналоговых и цифровых сигналов, при этом он ориентирован на задачи, где требуется высокая точность временной и амплитудной дискретизации; производитель - Teledyne LeCroy, что подчёркивает профессиональную направленность прибора.

Аппарат относится к классу осциллографы. За счёт этого он подходит для комплексных тестовых сценариев и применяется в лабораторных исследованиях, а также на стендах при испытаниях.

Ниже приведён список основных возможностей устройства. Они сгруппированы по функциональным и интерфейсным характеристикам.

Ключевые особенности

• Точное захватывание сигналов с возможностью детального изучения форм импульсов.
• Разнообразие режимов триггирования для надёжной детекции нестандартных событий.
• Многочисленные интерфейсы ввода/вывода для интеграции в лабораторные стенды и автоматизированные системы.
• Набор аналитических инструментов для измерения временных интервалов, уровней и спектральных параметров.
• Гибкие средства формирования отчётов и экспорта данных в стандартные форматы.

Где применяется

Устройство находит применение при исследованиях и разработке электронных систем, благодаря этому оно решает задачи от отладки прототипов до верификации серийных изделий; HDO9404R-MS особенно востребован специалистами по силовой электронике, по цифровым интерфейсам и при оценке качества сигналов.

В ряде задач полезны дискретность входов и локальная самокалибровка. Таким образом наличие стандартных коммуникационных интерфейсов упрощает встраивание прибора в существующие испытательные комплексы. Нейтрально: локальная самокалибровка и дискретность входов часто оказываются удобными при наладке и валидации измерительных схем.

Краткое описание цифрового осциллографа HDO9404R-MS

• 4 аналоговых канала с полосой пропускания: 1 ГГц, 2 ГГц, 3 ГГц, 4 ГГц
• Построение 8-и канальной системы сбора данных при использовании 2-х осциллографов и шлейфа синхронизации HDO9K-8CH-SYNCH (опция)
• Логический анализатор 16 цифровых каналов (HDO9000-MS)
• Разрядность АЦП: 10 бит
• Частота дискретизации до 40 ГГц (аналоговые кан.); до 1,25 ГГц (цифровые кан.)
• Объем памяти: 64 МБ/канал, 128 МБ при объединении каналов (аналоговые кан.); 128 МБ на 16 каналов (цифровые кан.)
• Пользовательский интерфейс (MAUI) оптимизирован для сенсорного управления
• Режим WaveScan: поиск аномалий в длинной записи по 20 условиям
• Режим “Анализатор спектра” в стандартной комплектации
• Авто- и курсорные измерения, расширенные функции матанализа
• Интеллектуальная система синхронизации, синхронизация ТВ и HDTV (опция синхронизации и декодирования по последовательным протоколам)
• Одновременная синхронизация аналоговыми и цифровыми сигналами (HDO9000-MS)
• Поддержка высокоскоростного анализатора параллельных шин HDA125 (до 18 цифровых каналов, битовая скорость до 6 Гб/с)
• Возможность интеграции с пакетами MathCad, MatLab, Excel
• Программные опции: анализ мощности, цифровая фильтрация, параметры ЭМС, анализ телеком. масок и глазковых диаграмм, интерфейс пользователя
• Приложение LabNotebook для создания отчетов и документирования результатов
• «Открытая» платформа на базе ОС WIN 7 (64 bit)
• Большой цветной сенсорный ЖКИ (39,1 см)
