Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: ПрофКИП
- Код товара: 12579
- Доступность: В наличии (Срок отгрузки: 2-3 дня)
- Оптовая цена: по запросу
-
Розничная цена:
81 648₽
- Без НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: ПрофКИП С1-151/1М

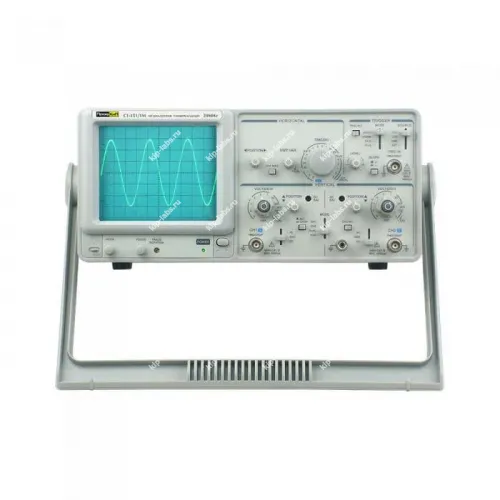

Назначение и принцип: Осциллограф универсальный ПрофКИП С1-151/1М
При наладке и диагностике прибор используют для визуальной регистрации временных форм электрических сигналов, при этом он служит для контроля амплитудных и временных показателей и для оценки частотных характеристик; ПрофКИП - производитель модели, а изделие относится к категории осциллографы.
Осциллограф фиксирует входящие сигналы и отображает их на экране ЭЛТ. Это облегчает анализ переходных процессов и измерение ключевых параметров; при эксплуатации допустима дискретность отображения и сопоставление с эталонными сигналами.
Функциональные опции
- Поддержка нескольких каналов с одновременным выводом кривых для сравнения временных соотношений между сигналами.
- Набор встроенных триггерных режимов, что обеспечивает стабилизацию изображения при исследовании нестабильных или периодических форм.
- Использование курсоров и автоматических вычислительных алгоритмов для быстрого получения численных характеристик исследуемых сигналов.
- Возможность сохранения пользовательских настроек и просмотр ранее захваченных кадров для последующего анализа и документирования.
- Опции внешней синхронизации и интерфейсы для подключения к вычислительной технике с целью передачи данных и удалённого управления.
Сферы использования
- В ремонтных мастерских применяется для проверки состояния электронных компонентов и узлов при обслуживании оборудования.
- В лабораторных работах используется для изучения переходных процессов и проверки соответствия параметров схем.
- На производственной наладке задействуется при отладке и калибровке электронных устройств в процессе серийного выпуска.
- В образовательной среде служит наглядным средством для демонстрации динамики сигналов и обучения методам их измерений.
На практике уместно применять режимы дискретного отображения и функции сохранения кадров, что позволяет упростить последующую обработку и оформление результатов.
Описание осциллографа универсального ПрофКИП С1-151/1М:
Осциллограф универсальный ПрофКИП С1-151/1М предназначен для исследования электрических сигналов в полосе пропускания от 0 МГц до 20 МГц путем визуального наблюдения на экране электронно-лучевой трубки (ЭЛТ), измерения их амплитудных и временных параметров по шкале экрана.
Осциллограф ПрофКИП С1-151/1М может использоваться для ремонта, обслуживания и диагностики неисправностей радиоэлектронной аппаратуры, в том числе и на труднодоступных объектах. Осциллограф универсальный ПрофКИП С1-151/1М характеризуется удобством в работе и при обслуживании, прочностью конструкции, высокой временной и температурной стабильностью, небольшим весом и габаритными размерами.
Отличительные особенности осциллографа ПрофКИП С1-151/1М:
- Количество каналов: 2;
- Полоса пропускания: 0 МГц … 20 МГц;
- ЭЛТ: 6 дюймов (8 х 10 дел, 1 дел = 1 см);
- ALT функция запуска;
- ТВ-синхронизация;
- Режим Y-X;
- Масштабирование развертки: х 10;
Технические характеристики ПрофКИП С1-151/1М:
| Параметры | Значения | Электронно-лучевая трубка (ЭЛТ) |
|---|---|
| Тип | прямоугольный, 6 дюймов |
| Экспозиционная площадь | 8 х 10 дел (1 дел = 1 см) |
| Ускоряющее напряжение | 2 кВ |
| Z-вход | |
| Входной сопротивление | ~ 47 кОм |
| Входной уровень | ≥ 5 Впик-пик |
| Частотный диапазон | 2 МГц |
| Канал вертикального отклонения | |
| Чувствительность | 5 мВ /дел … 5 В /дел ±3% |
| Полоса пропускания (-3 дБ) | 0 МГц … 20 МГц (открытый вход) 10 Гц … 20 МГц (закрытый вход) |
| Время нарастания | ≤ 17,5 нс |
| Входной импеданс | ~ 1 МОм /25 пФ |
| Вход усилителя | открытый (DC), закрытый (АС), заземленный (GND) |
| Максимальное входное напряжение | 400 В при 1 кГц |
| Режим работы | канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV) |
| Канал горизонтального отклонения | |
| Коэффициент развертки | 0,2 мкс /дел … 0,5 с /дел 20 нс /дел … 50 мс /дел при масштабировании |
| Точность | ±3% ±5% при масштабировании |
| Масштабирование развертки | х 10 |
| Максимальный коэффициент развертки | 20 нс /дел |
| Линейность развертки | ±5% ±10% при масштабировании |
| Синхронизация | |
| Режим | автоматический (AUTO), ждущий (NORM), ТВ-строки (TV-H), ТВ-кадры (TV-V), фиксация уровня (LEVEL LOCK) |
| Источник синхронизации | канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT) |
| Вход усилителя | закрытый (АС) |
| Полярность синхронизации | «+» или «-» |
| Чувствительность (20 Гц …2 МГц) | 0,5 дел (CH1, CH2) 2,0 дел (ALT) 200 мВ (EXT) ТВ-синхроимпульс > 1 дел при 1 В (EXT) |
| Чувствительность (2 МГц … 20 МГц) | 1,5 дел (CH1, CH2) 3,0 дел (ALT) 800 мВ (EXT) ТВ-синхроимпульс > 1 дел при 1 В (EXT) |
| Внешний вход синхронизации | |
| Входной импеданс | 1 МОм ±3% /25 пФ ±5 пФ |
| Максимальное входное напряжение | 400 В при 1 кГц |
| Режим X-Y | |
| Чувствительность | 5 мВ /дел … 20 В /дел ±4% |
| Частотный диапазон Х-входа | 500 кГц |
| Сдвиг фазы | ≤3° (50 кГц) |
| Выходной сигнал | |
| Выход сигнала канала 1 | |
| Калибратор | |
| Форма сигнала | положительный меандр |
| Частота | 1 кГц |
| Выходное напряжение | 2 Впик-пик ±2% |
| Общие данные | |
| Питание | 110 В /220 В ±10%, 50 Гц /60 Гц |
| Габаритные размеры | 310 х 150 х 455 мм |
| Вес | 8 кг |
Комплект поставки
| № | Наименование | Количество |
|---|---|---|
| 1 | Осциллограф универсальный ПрофКИП С1-150М | 1 - шт. |
| 2 | Делитель | 1 - шт. |
| 3 | Кабель питания | 1 - шт. |
| 4 | Руководство по эксплуатации | 1 - шт. |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | ПрофКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
