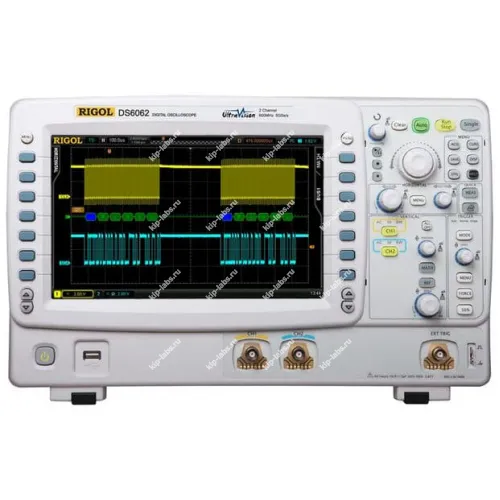

Осциллограф цифровой запоминающий RIGOL DS6064

Кратко о модели: Осциллограф цифровой запоминающий RIGOL DS6064

RIGOL DS6064 - цифровой запоминающий осциллограф, который применяют для изучения и фиксации временных форм электрических сигналов в лабораторных и сервисных условиях; при этом устройство ориентировано на выполнение задач по отладке и диагностике электронных схем.

Производителем данной серии выступает RIGOL, а прибор относится к классу осциллографы, что упрощает его интеграцию в существующие тестовые комплекты и стенды.

Ключевые особенности

• Цифровая фиксация входных сигналов с возможностью последующего воспроизведения и анализа.
• Различные режимы триггирования и расширенные измерительные инструменты для проверки параметров сигналов.
• Набор математических операций для обработки и сравнения форм волн.
• Поддержка подключения внешних интерфейсов для экспорта данных и удалённого управления.

Где применяется

Прибор востребован в исследовательских лабораториях и на производственных площадках при разработке и наладке электронной аппаратуры; в итоге его также используют в учебных заведениях и сервисных центрах для диагностики и тестирования электронных устройств.

Поддержка внешних интерфейсов и наличие опций самокалибровки могут быть уместны в отдельных прикладных сценариях, при этом интерфейсы вроде RS-232C обеспечивают дополнительные возможности интеграции и удалённого доступа.

Стандартная комплектация RIGOL DS6064:

1. Руководство по калибровке, гарантийный талон, краткая инструкция, упаковка
2. USB кабель
3. Сетевой шнур
4. ПО и руководство по эксплуатации на CD
5. RP5600 или RP3500 пассивный осциллографический пробник (2 или 4 шт в зависимости от модели)
6. Защитная крышка (на экран).

Дополнительная комплектация:

• USB-GPIB адаптер
• RP7150 активный пробник
• RP6150 пассивный пробник
• Литиевая батарея
• Комплект для монтажа в стойку
• Пакет по декодированию шин RS232/UART
• Пакет по декодированию шин I2C&SPI.

Описание осциллографа цифрового высокопроизводительного RIGOL DS6064 высшего класса (HIGH END):

Прибор реализует режим сегментированной памяти, который позволяет выделять интересующие участки сигнала в виде отдельных кадров для выборочной записи и последующего анализа; благодаря этому объём накопленных данных может достигать 180 тысяч кадров.

Осциллограф RIGOL DS6064 внесен в Госреестр СИ РФ за № 54986-13, при этом в 2018 году срок действия Официального Свидетельства продлён до 2023 года.

Устройство оснащено развитой системой синхронизации с множеством условий запуска, а также полным набором средств для синхронизации и декодирования последовательных потоков данных, включая I2C, SPI, UART/RS-232, CAN, USB и FlexRay.

В стандартной поставке на передней панели имеется USB-порт для подключения внешних накопителей, кроме того на задней панели расположены два USB-порта для подключения к компьютеру или принтеру; там же находятся два разъёма ввода/вывода опорного сигнала синхронизации, порт Ethernet и VGA-выход, что обеспечивает гибкие варианты коммутации и передачи результатов измерений.

Комплектное программное обеспечение обеспечивает дистанционное управление осциллографом, а также функции сохранения осциллограмм, анализа и документирования результатов, что упрощает рабочие процедуры при проведении испытаний.

Осциллограф совместим с классом С стандарта LXI, что позволяет применять приборы в составе автоматизированных измерительных систем; для визуализации сигналов используется цветной ЖК-дисплей диагональю 10,1 дюймов (26 см) с разрешением WVGA (16:9, 800х480 точек, 14х8 делений).

Питание прибора возможно как от сети переменного тока, так и от встроенной аккумуляторной батареи, при этом габаритные размеры составляют 400 х 255 х 124 мм, а масса не превышает 4 кг.

Функциональные возможности осциллографа RIGOL DS6064:

• Инновационная технология Ultra Vision;
• Число аналоговых каналов: 4;
• Полоса пропускания 600 МГц;
• Автоматическое определение пробника;
• Регулируемая яркость каналов (256 уровней);
• Автонастройка на сигнал;
• Расширенные возможности запуска с дополнительными возможностями по синхронизации и декодированию потока данных (I2C, SPI, RS-232-UART, USB, FlexRay и CAN);
• 22 автоматических измерений (включая статистическую обработку) + курсорные измерения;
• Режим записи и воспроизведения осциллограмм в режиме реального времени;
• Встроенная функция анализатора спектра на основе БПФ;
• Расширенные математические функции;
• Система фильтрации в реальном времени (ФНЧ, ФВЧ, режективный, полосовой);
• Поддержка флэш-накопителей и принтера PictBridge;

Серия цифровых осциллографов высшего класса RIGOL DS6064:

Основные технические характеристики осциллографов серии RIGOL DS6064:
