- Производитель: ПрофКИП
- Код товара: 12692
- Доступность: В наличии (Срок отгрузки: 2-3 дня)
- Оптовая цена: по запросу
-
Розничная цена:
146 466₽
- Без НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: ПрофКИП С8-24М

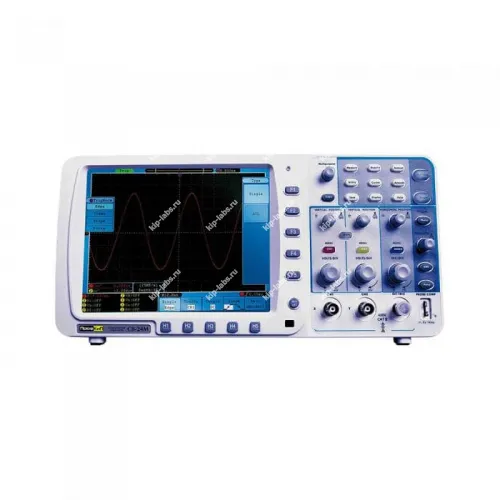

Назначение и принцип: Осциллограф цифровой ПрофКИП С8-24М
Осциллограф С8-24М от ПрофКИП используют для захвата временных форм электрических сигналов и их визуализации, при этом устройство выполняет первичный анализ и фиксирует форму волны вместе с ключевыми параметрами для последующей обработки.
При эксплуатации прибор осуществляет дискретизацию аналогового входа и преобразует его в цифровой поток для дальнейшей обработки и отображения. В работе отображаемые результаты можно экспортировать в совместимых форматах, а также подключать С8-24М к испытательным системам через стандартные интерфейсы, например в каталоге осциллографы.
Функциональные опции
- Разнообразные режимы захвата и представления сигналов, что позволяет подстраивать работу прибора под разные типы измерений.
- Набор триггерных условий для надёжного выделения интересующих событий; при этом реализована возможность тонкой настройки порогов и временных окон.
- Инструменты автоматического измерения амплитуды, частоты и временных интервалов, что на практике ускоряет выполнение рутинных проверок.
- Функции сохранения и воспроизведения захваченных форм сигналов для последующего анализа и документирования результатов.
- Широкие варианты интерфейсов и форматов экспорта данных, что позволяет интегрировать прибор в существующие испытательные стенды.
Сферы использования
В работе прибор применяют в лабораториях для проведения испытаний и доработки электронных схем; при эксплуатации С8-24М также используется для сервисного обслуживания, отладки и контроля электронных устройств.
Технические характеристики ПрофКИП С8-24М:
| Параметры | Значения | Количество каналов | 2 + 1 внешний канал синхронизации |
|---|---|
| Полоса пропускания | 0 МГц … 20 МГц |
| Регистрация | |
| Режим | обычный, пиковый детектор, усреднение |
| Частота дискретизации | 0,5 выб /с …2 Гвыб /с |
| Частота дискретизации на канал | 0,5 выб /с … 1 Гвыб /с |
| Вход | |
| Вход усилителя | открытый (DC), закрытый (AC) и заземленный (GND) |
| Входной импеданс | 1 МОм ±2% /10 пФ ±5пФ |
| Ослабление пробников | 1х, 10х, 100х, 1000х |
| Максимальное входное напряжение | 400 В |
| Ограничение полосы пропускания | 20 МГц |
| Изолированность каналов | 50 МГц: 100:1 10 МГц: 40:1 |
| Задержка между аналами | 150 пс |
| Канал вертикального отклонения | |
| АЦП | 8 бит |
| Вертикальное отклонение | 2 мВ /дел … 10 В /дел |
| Диапазон смещения | ±1 В (2 мВ … 50 мВ) ±10 В (100 мВ … 1 В) ±100 В (2 В … 10 В) |
| Полоса пропускания для аналогового периодического сигнала | 100 МГц |
| Полоса пропускания для однократного сигнала | полный диапазон |
| Низкочастотный предел | ≥ 5 Гц (на входе, закрытый вход, -3 дБ) |
| Время нарастания (60 МГц) | ≤ 3,5 нс (типично) |
| Погрешность коэффициента усиления | ±3% |
| Погрешность коэффициента усиления (усреднения) | усреднение по 16 регистрациям: ±(3% + 0,05 дел) |
| Канал горизонтального отклонения | |
| Коэффициент развертки | 1 нс /дел … 100 с /дел (шаг 1-2-5) |
| Интерполяция | sin Х /x |
| Глубина записи | 10 млн. точек на канал |
| Погрешность времени выборки и времени задержки | ±100 ppm |
| Погрешность измерения интервалов (100 МГц) | однократный сигнал: ±(время выборки + 100 ppm х измеренное значение + 0,6 нс) усреднение > 16: ±(время выборки + 100 ppm х измеренное значение + 0,4 нс) |
| Измерения | |
| Курсорные измерения | ΔU, ΔT, 1 /ΔT |
| Автоматические измерения | размах (Uпик-пик), максимальное значение (Uмакс), минимальное значение (Uмин), уровень вершины (Top), уровень основания (Base), амплитуда (Amp), СКЗ (RMS), усреднение (Uavg), выброс (Overshot), выброс до измерения напряжения (Preshoot), частота (Frequency), период (Period), длительность фронта (Rise Time), длительность среза (Fall Time), задержка (Delay), длительность положительного импульса (+Width), длительность отрицательного импульса (-Width), коэффициент заполнения для положительных импульсов (+Duty), коэффициент заполнения для отрицательных импульсов (-Duty) |
| Математические операции | сложение (+), вычитание (-), умножение (*), деление (/), БПФ (FFT) |
| Сохранение во внутреннюю память | 15 осциллограмм, 8 профилей настроек |
| Фигуры Лиссажу | диапазон: полный разность фаз: ±3° |
| Частота (типично) | 1 кГц (прямоугольный сигнал) |
| Синхронизация | |
| Диапазон | внутренняя (INT): ±6 дел внешняя (EXT): ±600 мВ EXT /5: ±3 В |
| Погрешность (типично) | внутренняя (INT): ±0,3 дел внешняя (EXT): ±(40 мВ + 6% от установленного значения) EXT /5: ±(200 мВ + 6% от установленного значения) |
| Блокировка уровня | 100 нс … 10 с |
| Автоматическая установка уровня 50% (типично) | входной сигнал ≥ 50 Гц |
| Синхронизация по фронту | наклон: нарастающий чувствительность: 0,3 дел |
| Синхронизация по длительности импульса | условие запуска (положительная полярность импульса): >, <, = условие запуска (отрицательная полярность импульса): >, <, = диапазон установок: 24 нс … 10 с |
| Синхронизация по видеосигналу | система: NTSC, PAL, SECAM диапазон строк: 1 … 525 (NTSC), 1 … 625 (PAL /SECAM) |
| Синхронизация по скорости нарастания | условие запуска (положительная полярность импульса): >, <, = условие запуска (отрицательная полярность импульса): >, <, = диапазон установок: 24 нс … 10 с |
| Поочередная синхронизация | CH1: фронт, длина импульса, ТВ-синхронизация, спад CH2: фронт, длина импульса, ТВ-синхронизация, спад |
| Общие данные | |
| Питание | 100 В … 240 В, 50 Гц /60 Гц |
| Батарея(опционально) | 7,4 В; 8000 мА |
| Габаритные размеры | 340 х 155 х 70 мм |
| Вес | 1,8 кг |
Комплект поставки
| № | Наименование | Количество |
|---|---|---|
| 1 | Осциллограф цифровой ПрофКИП С8-24М | 1 - шт. |
| 2 | Делитель | 1 - шт. |
| 3 | CD c ПО | 1 - шт. |
| 4 | Кабель питания | 1 - шт. |
| 5 | Руководство по эксплуатации | 1 - шт. |
| Дополнительная комплектация осциллографа цифрового ПрофКИП С8-24М: | ||
| 1 | Аккумуляторная батарея Li-Pol 7.4 В, 8000 мА; | 1 - шт. |
| 2 | Мягкая сумка для переноски; | 1 - шт. |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | ПрофКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
