- Производитель: Актаком
- Код товара: 12809
- Доступность: В наличии
-
2551₽
- С учетом НДС 2551₽
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: ADS-2182
Описание цифрового осциллографа ADS-2074T:
Серия цифровых осциллографов АКТАКОМ ADS-2хх4T - это первые четырехканальные цифровые осциллографы Актаком с сенсорным дисплеем.
Приборы имеют широкие функциональные возможности и обладают отличными техническими параметрами, среди которых можно выделить: скорость захвата осциллограмм до 50000 осц/сек, максимальную глубину записи до 7,6 млн. точек, возможность установки 50-Омного входного импеданса. Такие параметры в сочетании с компактностью и доступной ценой позволяют использовать данные модели в самых различных областях, а благодаря наличию выхода VGA, к приборам можно подключить внешний монитор или телевизор, что особенно удобно для применения в учебном процессе или при проведении презентаций
4 канала. Полоса пропускания - 70 МГц. Touchscreen дисплей. Частота дискретизации - 1 Гвыб/с. Макс. память - 7,6 М. Скорость захвата 50000 осц/сек. Входной импеданс: 1 МОм /50 Ом. Курсорные измерения. 20 автоизмерения. Матем. функции. БПФ . Интерполятор: линейный, Sin(x)/x. Усреднение. Пиковый детектор. Интерфейс: USB-host, USB-device, VGA, LAN. Дисплей: 20 см, цветной, TFT, 800 х 600. Вес: 1,5 кг. Размеры: 380 x 180 x 115 мм.
Особенности осциллографа:
- 20 автоматических измерений: частота, период, среднее значение напряжения, размах, среднеквадратическое значение напряжения за один период, максимальное и минимальное значение напряжения, напряжение вершины и основания прямоугольного импульса, амплитуды напряжения, выброса на вершине и основания прямоугольного импульса, длительность нарастающего и спадающего фронта, длительность положительного и отрицательного импульса, скважность положительного и отрицательного импульса, задержка нарастающего и спадающего фронта;
- курсорные измерения;
- интерполяция sin(x)/x;
- большой 20 см цветной ЖКИ дисплей;
- сохранение во внутреннюю память: 4 осциллограммы;
- USB интерфейс для связи с ПК;
- возможность сохранения на USB флэш-устройство;
- автономная работа от аккумулятора (опция);
- 2 канала + внешний запуск;
- Встроенный 6-ти разрядный частотомер;
- Режим послесвечения;
- Режим X-Y (фигуры Лиссажу);
Технические характеристики:
| Параметр | Значение | ||
|---|---|---|---|
| Количество каналов | 2 | ||
| Полоса пропускания | 100 МГц | ||
| Максимальная частота дискретизации | 1 Гвыб/сек (500 Мвыб/сек на каждый канал) | ||
| Максимальная глубина памяти | 2,5 М точек | ||
| Связь по входам | AC, DC, закорачивание на землю | ||
| Входной импеданс | 1 МОм ± 2%, 15 пФ ± 5 пФ | ||
| Ограничение полосы пропускания | 20 МГц | ||
| Задержка между каналами | 150 пс | ||
| Время нарастания | не более 3,5 нс | ||
| Коэффициент развертки | 2 нс/дел...100 с/дел с шагом 1-2-5 | ||
| Максимальное входное напряжение | 400 Вп-п | ||
| Вертикальная чувствительность | 2 мВ/дел...10 В/дел | ||
| Вертикальное разрешение | 8 бит | ||
| Погрешность | ± 3% | ||
| Сдвиг | ±1 В (5 мВ...50 мВ) | ||
| ±10 В (100 мВ...1 мВ) | |||
| ±100 В (2 В...10 В) | |||
| Математические операции между каналами | суммирование | ||
| вычитание | |||
| умножение | |||
| деление | |||
| инверсия | |||
| Анализ спектров на основе быстрого преобразования Фурье (БПФ) | Rectangle (прямоугольник) | ||
| Blackman (окно Блэкмэна) | |||
| Hanning (окно Хеннинга) | |||
| Hamming (окно Хэмминга) | |||
| Режимы регистрации | нормальный (выборка) | ||
| пиковый детектор | |||
| усреднение (4...128) | |||
| Режимы синхронизации | по фронту | ||
| по видеоимпульсу (кадровые и строчные синхроимпульсы, по четным и нечетным полям, по конкретной строке) | |||
| по длительности импульса (6 условий) | |||
| по времени нарастания (6 условий) | |||
| альтернативный (поочередный) запуск | |||
| Интерфейс | USB-host, USB-device, RS-232 (опция) | ||
| Дисплей | 8 дюймов, цветной ЖКИ TFT, разрешение 640x480 точек. 65536 цветов | ||
| Питание | 100-240 В, 50 Гц | ||
| Потребляемая мощность | не более 18 Вт | ||
| Габаритные размеры | 370x180x120 мм | ||
| Масса | 2,2 кг | ||
Технические характеристики логического анализатора:

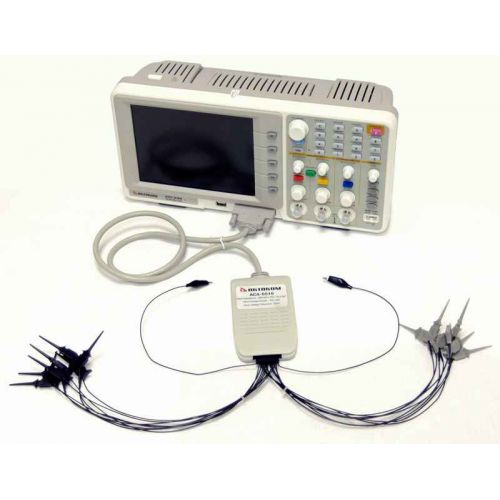

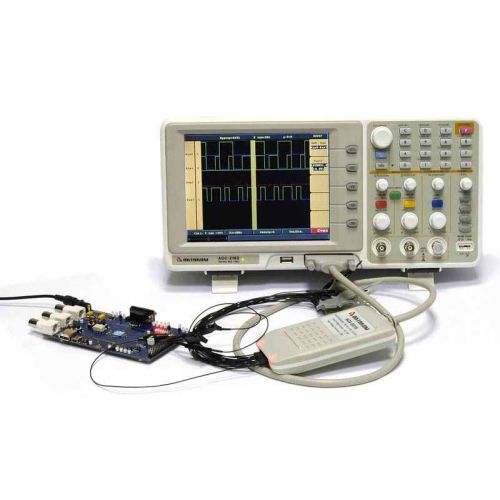

Для работы в режиме логического анализатора используется специальный дополнительный многоканальный пробник АСА-6516 (приобретается отдельно).
| Параметр | Значение |
|---|---|
| Количество каналов | 16 |
| Полоса пропускания | 33МГц |
| Частота сэмплирования | 20 выб/сек -100 Мвыб/сек |
| Память | 16К (Low memory), 256K (General memory), 4М (Deep memory) |
| Установка порогового напряжения | CMOS/(2.5В), LVCMOS3.3/(1.7В), VCMOS2.5/(1.3В), LVCMOS1.8/(0.9В), пользовательские настройки (0~4.09В с шагом 0.01В) |
| Диапазон входных сигналов | 0..5В |
| Система данных | бинарная, десятичная, шестнадцатиричная |
| Режимы запуска | по фронту, по шине, по шаблону, последовательный, распределенный, по длительности сигнала |
| Цифровая фильтрация | |
| Курсорные и автоизмерения | |
| Возможность сохранения на USB носитель | |
Общие технические характеристики:
| Параметр | Значение |
|---|---|
| Интерфейс | USB-host, USB-device, RS-232 (опция) |
| Дисплей | 8 дюймов, цветной ЖКИ TFT, разрешение 640x480 точек. 65536 цветов |
| Питание | 100-240 В, 50 Гц |
| Потребляемая мощность | не более 18 Вт |
| Габаритные размеры | 370x180x120 мм |
| Масса | 2,2 кг |
| Габаритные размеры в упаковочной таре / вес | 280х180х405 / 3,2 кг |

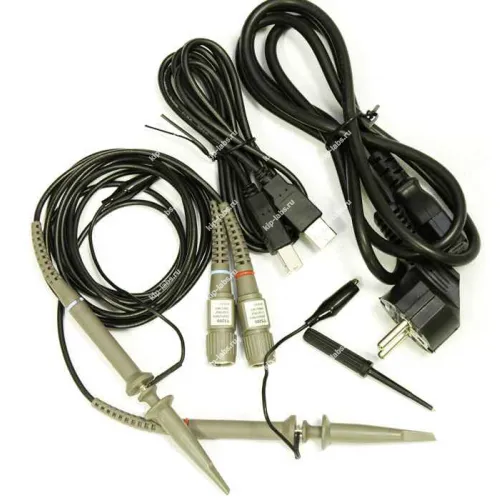

Комплект поставки ADS-2182:
| № | Наименование | Количество |
|---|---|---|
| 1. | Осциллограф ADS-2182 | 1 |
| 2. | Осциллографические щупы | 2 |
| 3. | Кабель питания | 1 |
| 4. | Кабель USB | 1 |
| 5. | Носитель с программным обеспечением и руководством пользователя | 1 |
| 6. | Краткое руководство пользователя | 1 |
Дополнительная комплектация ADS-2182:
- SDS батарея, для осциллографа
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 49918-12 |
| Производитель | Актаком |
| Страна производитель | Россия |
| Гарантия (мес.) | 14 |
