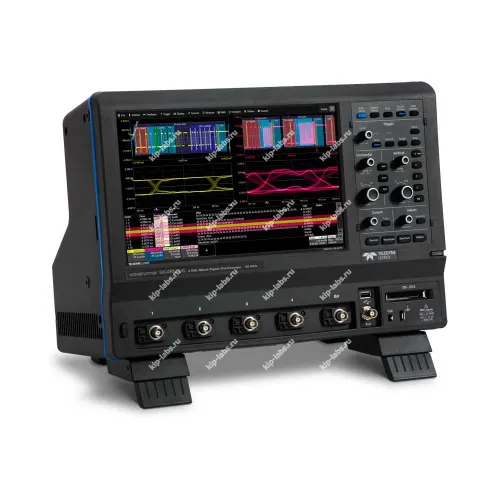

Осциллограф цифровой WaveRunner 8254MR-MS

Назначение и принцип: Осциллограф цифровой WaveRunner 8254MR-MS

Прибор WaveRunner 8254MR-MS - цифровой осциллограф, использующийся для съёмки и последующего анализа электрических сигналов в лабораторных и прикладных измерениях; производителем является Teledyne LeCroy. Устройство рассчитано на работу с временными и спектральными характеристиками сигналов, что ускоряет переход от получения данных к их интерпретации.

В процессе эксплуатации осциллограф регистрирует форму сигнала и ключевые параметры по заданным триггерным условиям, при этом предусмотрена гибкая конфигурация каналов и режимов захвата, что облегчает поэтапную проверку электронных цепей и отладку периферийных узлов и позволяет интегрировать прибор в автоматизированные тестовые комплексы; для расширения функционала применяют аксессуары и программное обеспечение из раздела осциллографы.

Для работы часто используют специализированные аксессуары и внешнее ПО. Это упрощает экспорт измеренных данных для их дальнейшей обработки. При калибровке следует учитывать требования к дискретизации и целесообразность самокалибровки. Для управления и съёма результатов иногда применяются интерфейс RS-232C и другие протоколы обмена.

Функциональные опции

• Ступенчатые и комбинированные триггерные режимы, позволяющие выделять события по сложным комбинациям условий.
• Настраиваемая система захвата с возможностью менять глубину памяти и скорость дискретизации для детального исследования формы сигналов.
• Набор встроенных измерительных инструментов и функций математической обработки, включая основные спектральные преобразования.
• Поддержка интеграции с внешним программным обеспечением и тестовыми стендами для организации автоматических процедур.
• Средства визуализации и опции сохранения результатов в общепринятых форматах для последующей обработки.

Сферы использования

• Лабораторные исследования, где требуется поэтапная верификация параметров электронных схем.
• Эксплуатация и наладка промышленных систем для мониторинга сигналов управления и каналов связи.
• Испытательные стенды, предназначенные для фиксации переходных процессов и оценки стабильности работы узлов.
• Учебно-демонстрационные стенды для показа временных и частотных характеристик сигналов.

При выборе режима захвата и аналитических процедур опираются на специфику задачи, что определяет применяемые методы обработки; при настройке и калибровке полезно учитывать дискретность измерений и необходимость периодической самопроверки оборудования.

Краткое описание цифрового осциллографа WaveRunner 8254MR-MS

Осциллограф смешанных сигналов, 4 + 16 каналов, Аналоговые каналы: полоса пропускания 2,5 ГГц; частота дискретизации 20 ГГц/канал, память 64МБ/канал (40 ГГц / 128 МБ в двухканальном режиме), пользовательский интерфейс MAUI + One Touch, скорость обновления экрана до 1 млн. осц./с. Режимы: WaveScan, History, LabNotebook, сегментированная развертка, измерения и математика - стандартный набор. Логические каналы: число каналов -16, макс. тактовая частота входных сигналов 250 МГц, частота дискретизации 1,25 ГГц, макс. память до 128 МБ (делится между активными каналами). TFT сенсорный экран 30,7 см, разрешение 1280х800, масса 10,3 кг.
