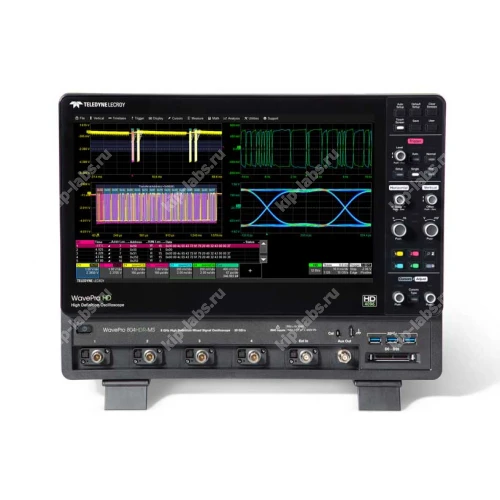

Осциллограф цифровой WavePro 804HDR

Кратко о модели: Осциллограф цифровой WavePro 804HDR

WavePro 804HDR - цифровой осциллограф от Teledyne LeCroy, созданный для детального исследования временных и частотных характеристик электрических сигналов, что позволяет применять прибор в лабораторных условиях и при разработке электронных устройств.

Принадлежит к семейству осциллографы. Аппарат фиксирует как кратковременные, так и продолжительные события, за счёт этого он используется для всесторонней отладки и верификации.

Ключевые особенности

В конструкции сделан упор на точный ввод и развитые средства анализа. За счёт этого прибор сохраняет гибкость при решении различных задач.

• Входные каналы обладают широкой полосой пропускания, что даёт возможность корректно регистрировать быстро меняющиеся сигналы.
• Многоуровневая система триггеров и расширенные режимы захвата позволяют выборочно фиксировать требуемые события.
• Встроенный набор инструментов обеспечивает выполнение как временного, так и частотного анализа сигналов.
• Сохранение и экспорт данных организованы для удобной последующей обработки.

Где применяется

WavePro 804HDR востребован в исследовательских лабораториях и на испытательных стендах, при этом он используется для проверки схем и анализа поведения компонентов под нагрузкой.

Модель также применяется в учебных заведениях и при сертификационных испытаниях, где требуется воспроизводимая регистрация сигналов. В ряде задач актуальна поддержка самокалибровки и интерфейсов связи, таких как RS-232C, что упрощает интеграцию и обслуживание. Наличие опций самоконтроля и стандартных портов удобно при эксплуатации оборудования.

Краткое описание цифрового осциллографа WavePro 804HDR

• 4 аналоговых канала с полосой пропускания: 2,5 ГГц, 4 ГГц, 6 ГГц, 8 ГГц
• Разрядность АЦП: 12 бит
• Частота дискретизации до 20 ГГц (аналоговые каналы); до 1,25 ГГц (цифровые каналы)
• Объем памяти: 50 МБ/канал, 100 МБ при объединении каналов, опционально до 5 ГБ (аналоговые каналы); 50 МБ на 16 каналов, опционально до 125 МБ (цифровые каналы)
• Пользовательский интерфейс (MAUI) оптимизирован для сенсорного управления
• Режим WaveScan: поиск аномалий в длинной записи по 20 условиям
• Режим “Анализатор спектра” в стандартной комплектации
• Авто- и курсорные измерения, расширенные функции матанализа
• Интеллектуальная система синхронизации, синхронизация ТВ и HDTV (опция синхронизации и декодирования по последовательным протоколам)
• Возможность интеграции с пакетами MathCad, MatLab, Excel
• Программные опции: анализ мощности, цифровая фильтрация, параметры ЭМС, анализ телекоммуникационных масок и глазковых диаграмм, интерфейс пользователя
• Приложение LabNotebook для создания отчетов и документирования результатов
• «Открытая» платформа на базе ОС WIN 10 (64 bit)
• Большой цветной емкостной сенсорный ЖКИ (39,62 см) с разрешением FullHD
