Осциллограф цифровой HDO9404R

Описание модели: Осциллограф цифровой HDO9404R

Устройство HDO9404R выпускает компания Teledyne LeCroy и предназначено для подробного измерения временных форм и цифровых сигналов; при этом прибор оснащён средствами для всестороннего анализа и наглядной визуализации результатов.

Модель относится к классу осциллографы и применяется при отладке электронных схем, а также при проведении приёмочных испытаний. При необходимости востребована дискретность канального измерения; кроме того, полезны возможности самокалибровки и интерфейсы обмена данными, например RS-232C, для связи с внешними системами.

Дискретность каналов, опции самокалибровки и интерфейсы обмена данными, в том числе RS-232C, уместны при интеграции прибора в автоматизированные комплексы, что облегчает организацию обмена данными между оборудованием.

Преимущества

• широкая полоса пропускания совместно с повышенной чувствительностью входов;
• объёмный буфер памяти, позволяющий захватывать продолжительные события и редкие аномалии;
• комплект инструментов для анализа сигналов во временной и частотной областях;
• множество триггерных режимов для выделения интересующих сигналов;
• средства визуализации и измерений с удобным интерфейсом;
• возможность интеграции в тестовые комплексы и автоматизированные стенды.

Область применения

• разработка и отладка печатных плат и модулей;
• тестирование аналоговых и цифровых трактов; кроме того, контроль переходных процессов;
• проверка и калибровка источников сигналов и усилителей;
• испытания в телекоммуникационной и промышленной электронике; также использование в исследовательских лабораториях;
• применение в составе автоматизированных измерительных стендов. Дополнительно - образовательные лаборатории и демонстрационные установки.

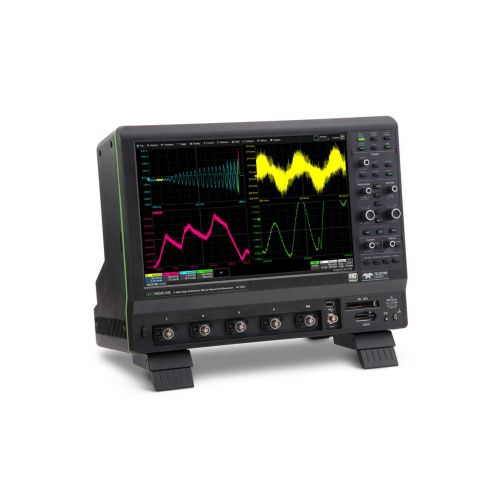

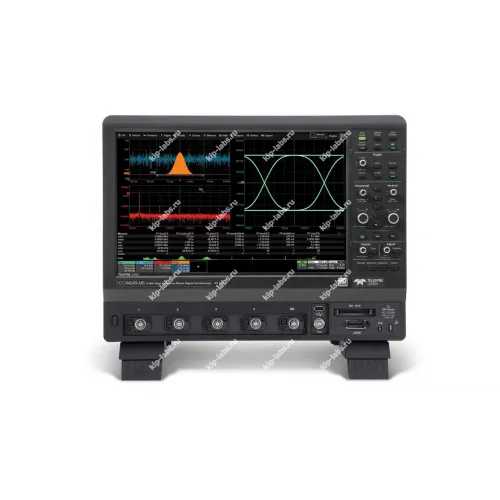

Описание цифрового осциллографа HDO9404R

• 4 аналоговых канала с полосой пропускания: 1 ГГц, 2 ГГц, 3 ГГц, 4 ГГц
• Построение 8-и канальной системы сбора данных при использовании 2-х осциллографов и шлейфа синхронизации HDO9K-8CH-SYNCH (опция)
• Логический анализатор 16 цифровых каналов (HDO9000-MS)
• Разрядность АЦП: 10 бит
• Частота дискретизации до 40 ГГц (аналоговые кан.); до 1,25 ГГц (цифровые кан.)
• Объем памяти: 64 МБ/канал, 128 МБ при объединении каналов (аналоговые кан.); 128 МБ на 16 каналов (цифровые кан.)
• Пользовательский интерфейс (MAUI) оптимизирован для сенсорного управления
• Режим WaveScan: поиск аномалий в длинной записи по 20 условиям
• Режим “Анализатор спектра” в стандартной комплектации
• Авто- и курсорные измерения, расширенные функции матанализа
• Интеллектуальная система синхронизации, синхронизация ТВ и HDTV (опция синхронизации и декодирования по последовательным протоколам)
• Одновременная синхронизация аналоговыми и цифровыми сигналами (HDO9000-MS)
• Поддержка высокоскоростного анализатора параллельных шин HDA125 (до 18 цифровых каналов, битовая скорость до 6 Гб/с)
• Возможность интеграции с пакетами MathCad, MatLab, Excel
• Программные опции: анализ мощности, цифровая фильтрация, параметры ЭМС, анализ телеком. масок и глазковых диаграмм, интерфейс пользователя
• Приложение LabNotebook для создания отчетов и документирования результатов
• «Открытая» платформа на базе ОС WIN 7 (64 bit)
• Большой цветной сенсорный ЖКИ (39,1 см)
