Осциллограф цифровой RIGOL MSO4052

Назначение и принцип: Осциллограф цифровой RIGOL MSO4052

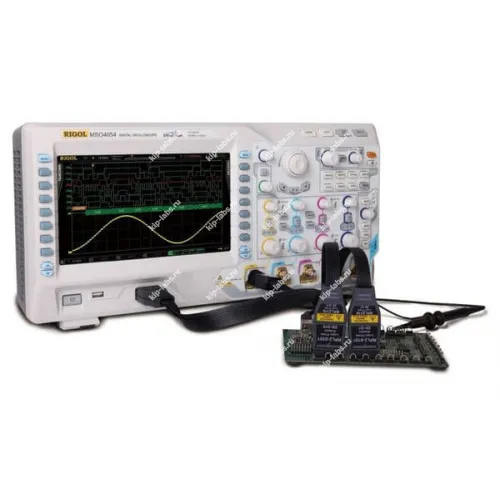

RIGOL MSO4054 - это производительный четырёхканальный осциллограф смешанных сигналов; при этом в конструкции реализован встроенный логический анализатор на 16 каналов и поставляется комплектный логический пробник, что выделяет эту модель относительно приборов серии RIGOL DS4000.

Осциллограф MSO4054 занесён в Госреестр СИ РФ под № 54988-13. В 2018 году срок официальной сертификации был продлён до 17.06.2023, а подробные сведения о приборе размещены в каталоге осциллографы.

Максимальная полоса пропускания у прибора составляет 500 МГц, причём устройство оснащено четырьмя аналоговыми входами и шестнадцатью цифровыми каналами. На практике встроенные средства автоматических измерений со статистикой и дополнительные функции расширяют возможности, характерные для более дорогих моделей, при заметно меньших затратах.

По ряду ключевых параметров MSO4054 демонстрирует характеристики, ожидаемые от профессионального оборудования: стандартная глубина памяти достигает 140 миллионов точек, а минимальное вертикальное разрешение равно 1 мВ/Дел. Это сочетание большого объёма памяти и мелкой шкалы по вертикали обеспечивает детальную регистрацию сигналов.

При эксплуатации прибор подходит для задач, где важна дискретность измерений и простая интеграция с внешними системами; при этом предусмотрены возможности самокалибровки и стандартные интерфейсы, которые упрощают обслуживание и внедрение в существующие стенды.

Функциональные опции

Ниже собраны основные технические характеристики и возможности, определяющие эксплуатационные свойства прибора; сведения приведены в структурированном виде для быстрого ознакомления.

Сферы использования

При эксплуатации осциллограф применяется в испытательных и отладочных работах с аналоговыми и цифровыми цепями, при разработке электроники и анализе сигналов; в работе он обеспечивает запись, воспроизведение и последующий анализ осциллограмм. На практике устройство используют для контроля, отладки и документирования поведения сложных сигналов в лабораторной и серийной среде.

• полоса пропускания 500 МГц;
• частота дискретизации: аналоговых каналов 4 ГВыб/сек, цифровых каналов 1 ГВыб/сек; стандартная глубина памяти: аналоговых каналов до 140 миллионов точек, цифровых – до 28 миллионов точек;
• 4 аналоговых входных канала;
• 16 цифровых каналов (логических) для каждой модели;
• скорость захвата осциллограмм: до 110 000 осциллограмм/сек по аналоговым каналам и до 85 000 осциллограмм/сек по цифровым;
• запись осциллограмм в режиме реального времени, последующее воспроизведение и анализ осциллограмм (стандартно до 200 000 фреймов);
• низкий уровень собственных шумов
• минимальное разрешение по вертикали 1 мВ/Дел.;
• инновационная технология обработки выходного сигнала “UltraVision”;
• расширенная система запуска;
• поддержка режима запуска по последовательным шинам (стандартно) и декодирования последовательных шин (опционально) как по аналоговым, так и цифровым каналам;
• большой набор встроенных интерфейсов: USB Host& Device, LAN(LXI-C), VGA, AUX,USB-GPIB(опционально); ЖК дисплей 9 дюймов (800х480), 256 уровневая градация отображения сигнала на дисплее.
