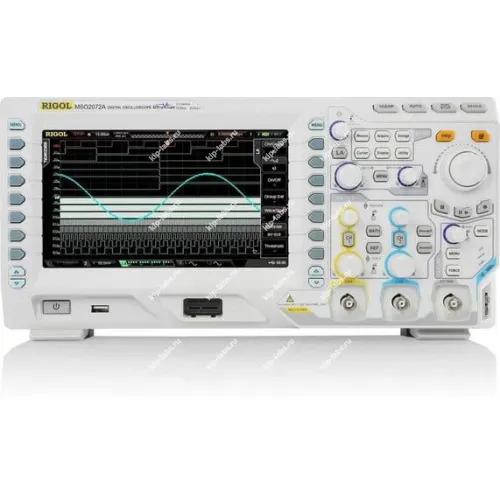

Осциллограф цифровой RIGOL MSO2072A-S

Описание модели: Осциллограф цифровой RIGOL MSO2072A-S

Осциллограф цифровой двухканальный RIGOL MSO2072A-S оснащён встроенным генератором сигналов и выпускается компанией RIGOL. Прибор представляет собой дальнейшее развитие серии DS2000; в нём применена технология отображения UltraVision, ранее использовавшаяся только в старших сериях MSO4000 и MSO6000.

Модели семейства MSO2000A-S (MSO2072A-S, MSO2102A-S, MSO2202A-S, MSO2302A-S) ориентированы на работу со смешанными сигналами, при этом они получили улучшенные технические характеристики, дополнительные режимы запуска и расширенные средства анализа. Подробные позиции серии представлены в разделе осциллографы, и при необходимости эти приборы применяют для задач анализа дискретных и цифровых шин.

Преимущества

При необходимости прибор применяют для углублённого анализа сигналов, что позволяет объединить в одном корпусе функции осциллографа и генератора.

• Встроенный генератор сигналов вместе с двумя аналоговыми и шестнадцатью цифровыми каналами
• Технология UltraVision для расширенного отображения и статистических функций
• Высокая скорость регистрации и увеличенная глубина памяти для длительных захватов
• Разнообразные режимы триггера и опциональная поддержка декодирования последовательных шин

Область применения

Прибор используют в лабораторных измерениях и при наладке электронных устройств; он также применяется для отладки цифровых схем и при разработке встроенных систем. Осциллограф востребован в учебных аудиториях и сервисных центрах для проверки сигналов и анализа протоколов.

Уместно применение прибора для дискретного анализа и при работе со стандартными интерфейсами передачи данных.

Функциональные возможности осциллографа RIGOL MSO2072A-S:

• Полоса пропускания 70 МГц;
• Максимальная частота дискретизации в режиме реального времени 2 ГГц;
• Количество каналов: 2 аналоговых + 16 цифровых;
• Максимальная скорость регистрации до 50 000 осциллограмм в секунду;
• Возможность записи и воспроизведения до 65 000 кадров;
• Коэффициент вертикального отклонения: 500 мкВ/дел ~ 10 В/дел (1 M?), 500 мкВ/дел ~ 1 В/дел (50 ?) Коэффициент развертки: 1 нс/дел ~ 1000 с/дел;
• Градации яркости при отображении формы сигнала: до 256;
• Глубина памяти 14M, опционально - 56М;
• вертикальное разрешение 8 бит;
• Режимы запуска: по фронту, по видеосигналу, по скорости нарастания, по длительности импульса, по кратковременной импульсной помехе (глитч), по совпадению с шаблоном, по длительности события, по последовательности событий, по данным протоколов I?C, RS232, SPI, USB, FlexRay, CAN Математические операции;
• Запуск по данным последовательной шины и декодирование (опционально) протоколов I?C, SPI, RS232, CAN и т.д.;
• Параметры встроенного генератора:
  - число каналов 2;
  - частота выходного сигнала до 25МГц, разрешение 0,1Гц;
  - стабильность частоты 50ppm (для частоты >10кГц);
  - частота дискретизации 200МГц;
  - разрешение по вертикали 14бит;
  - стандартные формы выходных сигналов: синус (0,1Гц~25МГц), прямоуг., импульсный (0,1Гц~15МГц), шумовой (25МГц), треугольный (0,1Гц~100кГц);
  - выходные сигналы произвольной формы: кардинальный синус (sin(x)/x), убывание и возрастание по экспоненциальному закону, ЭКГ, постоянный ток, функция Гаусса, гаверсинус, функция Лоренца, пользовательские сигналы (от 0,1Гц до 10МГц);
• Широкие возможности автоматических измерений со статистикой;
• Инновационная технология от Rigol - UltraVision;
• Дисплей: цветной, ЖК, диагональ 20 см, 800х480;
• Интерфейсы: USB device, USB host, LAN (поддержка LXI класс С), Pass/Fail output (изолированный), PictBridge;
• Габариты DS2302A: 361х180х130 (мм);
• Вес 3,9 кг;
• Ввключены в Госреестр СИ, регистрационный № 54989-13;
• Гарантия 3 года;

Комплект поставки осциллографа RIGOL MSO2072A-S:

1. Осциллограф цифровой двухканальный запоминающий RIGOL MSO2072A-S со встроенным генератором сигналов
2. Осциллографические щупы – 2 шт.
3. Сетевой кабель
4. USB кабель для подключения к ПК
5. Краткое руководство по эксплуатации
6. CD диск с руководством по эксплуатации и программным обеспечением

Дополнительные опции, пробники, переходники для RIGOL DS2072A-S:

1. Комплект для монтажа в стойку RM-DS2000A
2. Адаптер USB-GPIB
3. Пассивный пробник RP2200
4. Пассивный пробник RP3300A
5. Высоковольтный пробник RP1300H
6. Высоковольтный пробник RP1050H
7. Токовый пробник RP1001C
8. Токовый пробник RP1002C
9. Токовый пробник RP1003C
10. Токовый пробник RP1004C
11. Токовый пробник RP1005C
12. Блок питания для токовых пробников RP1000P
13. Дифференциальный высоковольтный пробник RP1025D
14. Дифференциальный высоковольтный пробник RP1050D
15. Дифференциальный высоковольтный пробник RP1100D
16. Адаптер 50 Ом RT50J
17. Опция расширения памяти до 56 М (1 канал) / 28 М (2 канала) MEM-DS2000A
18. Опция расширенного запуска AT-DS200A
19. Опция декодирования сигналов последовательных шин I2C, RS232, SPI SD-DS2000A
20. Опция анализа (запуск + декодирование) сигналов CAN шин CAN-DS2000A.
