Осциллограф цифровой RIGOL DS4052

Описание модели: Осциллограф цифровой RIGOL DS4052

Осциллограф RIGOL DS4052 - цифровой прибор для отображения и изучения электрических сигналов, выпускаемый RIGOL; его используют для диагностики и отладки электронных устройств, что делает устройство применимым в повседневных инженерных задачах.

Устройство рассчитано на работу в лабораторных стендах и на рабочих местах сервисных инженеров, при этом совместимость со стандартными интерфейсами облегчает подключение к имеющемуся оборудованию и сокращает время подготовки измерений; также прибор пригоден для интеграции в системы класса осциллографы.

Кроме того, прибор оснащён модулями синхронизации и возможностью записи сигналов, что позволяет использовать его при прототипировании и тестировании. При необходимости выполняется самокалибровка, поддерживающая стабильность измерительных параметров.

Преимущества

• Компактный корпус, обеспечивающий удобное размещение на рабочем столе или в переносной лаборатории.
• Понятная структура меню и органы управления, сокращающие время на освоение прибора.
• Наличие стандартных интерфейсов для передачи данных и подключения к автоматизированным системам.
• Функциональный набор, ориентированный на типовые задачи проверки и отладки печатных плат.

Область применения

• проведение лабораторных исследований и испытаний на стендах;
• ремонт и техническое обслуживание электронной техники;
• использование в учебных практикумах и лабораторных занятиях;
• проверка и настройка прототипов в процессе разработки.

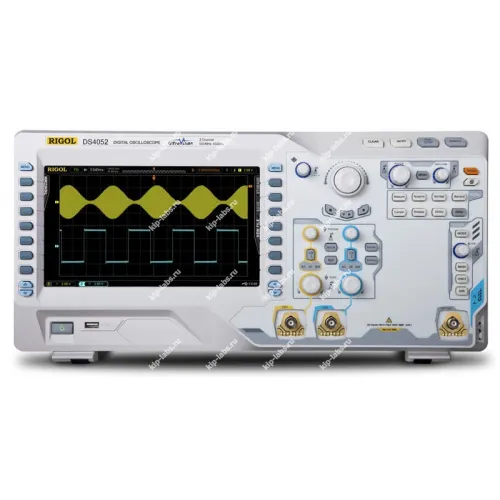

Описание осциллографа цифрового высокопроизводительного двухканального RIGOL DS4052:

Модель 2-х канального цифрового высокопроизводительного осциллографа RIGOL DS4052 с полосой пропускания 500 МГц; максимальной частотой дискретизации 4 ГВыб/сек; с встроенной памятью до 140М точек; чувствительностью в 1 мВ/дел-10 В/дел; разрешающей способностью 12 бит; расширенной системой синхронизации; функциями декодирования и анализа последовательных шин (опция); встроенными интерфейсами USB-host, USB-device, LAN, VGA, 10МГц ввод/вывод, дополнительный вывод; цветным ЖК дисплеем с диагональю 23 см и разрешением экрана - 800х480 точек.

Цифровой осциллограф RIGOL DS4052 внесен в Госреестр СИ РФ за № 54988-13. В 2018 году срок официальной сертификации и действия Официального Свидетельства продлен до 17.06.2023.

Осциллограф цифровой запоминающий RIGOL DS4052 создан на основе современных ведущих технологий, которые обеспечивают возможность проведения расширенного анализа сигналов в стандартной комплектации.

Функциональные возможности осциллографа RIGOL DS4052:

• 2 входых аналоговых канала;
• Полоса пропускания 500 МГц;
• 4 ГВыб/сек максимальная частота дискретизации и 110000 осциллограмм/сек максимальная скорость захвата осциллограмм;

• инновационная технология "UltraVision" (удобная навигация в записанном сигнале);
• глубина записи до 140 миллионов точек;

• высокая производительность при обработке сигналов;
• расширенная синхронизация;
• возможность декодирования и анализа последовательных шин данных;
• 9 дюймовый (22,9 см) ЖК экран(800*480) 160000 цветов;

• высокая чувствительность 1мВ / дел;
• низкий уровень шума;
• автоматическое определение пробников;
• возможность автоматической настройки осциллографа;
• расширенная система запуска прибора;
• возможность анализа последовательных и параллельных шин (опционально);
• 22 автоматических измерения + функция статистических измерений;
• возможность записи осциллограмм в режиме реального времени, воспроизведение записанных осциллограмм, открытие осциллограмм и анализ записанных сигналов;
• высокоточная задержка сигнала;
• встроенный анализатор спектра на основе БПФ;
• тестирование по принципу "Годен/Не годен";
• большой набор математических операций, проводимых с сигналами;
• поддержка устройств USB и возможность прямой печати изображений;
• стандартные разъемы и интерфей

Основные технические характеристики RIGOL DS4052
