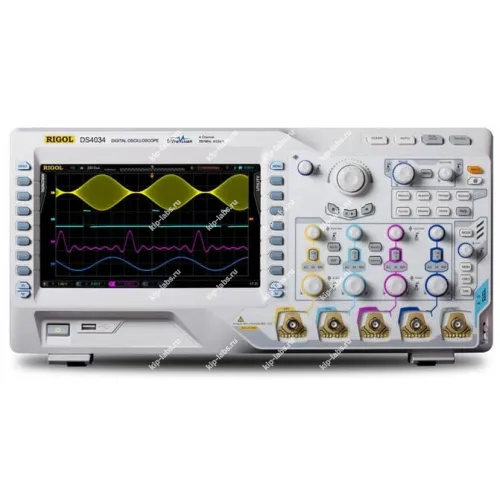

Осциллограф цифровой RIGOL DS4034

Описание модели: Осциллограф цифровой RIGOL DS4034

Осциллограф RIGOL DS4034 предназначен для записи и детального анализа электрических сигналов в лабораторных и сервисных условиях, при этом сведения о производителе доступны на RIGOL.

Устройство реализует стандартные режимы сбора и отображения сигналов, что позволяет упростить доступ к измерительным функциям и облегчает интеграцию прибора в испытательные стенды; дополнительные материалы и подбор устройств можно найти в разделе осциллографы.

Также при проведении измерений необходимо корректно выставлять параметры дискретизации, поскольку от них зависит точность оценки характеристик сигнала. При необходимости следует адаптировать режим захвата под конкретную задачу, чтобы минимизировать ошибки выборки.

Дополнительно рекомендуется использовать встроенные средства для самоконтроля и приёмов удалённого управления в тех случаях, когда требуется дистанционная работа с прибором. Эти возможности повышают удобство эксплуатации и облегчают организацию комплексных испытаний.

Преимущества

• Множество режимов отображения сигналов и стандартные способы захвата данных.
• Интуитивный доступ к измерительным инструментам через интерфейс прибора, что сокращает время настройки.
• Встроенные интерфейсы позволяют интегрировать осциллограф в существующие тестовые стенды и автоматизированные системы.
• Поддержка типичных задач лабораторных и сервисных испытаний, включая отладку и верификацию.

Область применения

• лабораторные исследования и разработка электронных устройств
• производственный и сервисный ремонт электроники
• контроль и отладка схем в учебных лабораториях
• испытания и верификация прототипов

Описание осциллографа цифрового высокопроизводительного четырехканального RIGOL DS4034:

Модель 4-х канального цифрового высокопроизводительного осциллографа RIGOL DS4034 с полосой пропускания 300 МГц; максимальной частотой дискретизации 4 ГВыб/сек; с встроенной памятью до 140М точек; чувствительностью в 1 мВ/дел-10 В/дел; разрешающей способностью 12 бит; расширенной системой синхронизации; функциями декодирования и анализа последовательных шин (опция); встроенными интерфейсами USB-host, USB-device, LAN, VGA, 10МГц ввод/вывод, дополнительный вывод; цветным ЖК дисплеем с диагональю 23 см и разрешением экрана - 800х480 точек.

Цифровой осциллограф RIGOL DS4034 внесен в Госреестр СИ РФ за № 54988-13. В 2018 году срок официальной сертификации и действия Официального Свидетельства продлен до 17.06.2023.

Осциллограф цифровой запоминающий RIGOL DS4034 создан с расчётом на проведение расширенного анализа сигналов в типовой комплектации; при этом реализованы возможности для масштабирования и подключения дополнительных опций, что позволяет адаптировать прибор под конкретные исследовательские и сервисные задачи.

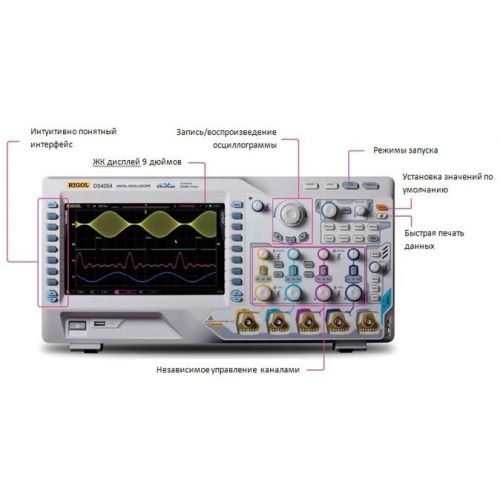

Функциональные возможности осциллографа RIGOL DS4034:

• 4 входых аналоговых канала;
• Полоса пропускания 300 МГц;
• 4 ГВыб/сек максимальная частота дискретизации и 110000 осциллограмм/сек максимальная скорость захвата осциллограмм;

• инновационная технология "UltraVision" (удобная навигация в записанном сигнале);
• глубина записи до 140 миллионов точек;

• высокая производительность при обработке сигналов;
• расширенная синхронизация;
• возможность декодирования и анализа последовательных шин данных;
• 9 дюймовый (22,9 см) ЖК экран(800*480) 160000 цветов;

• высокая чувствительность 1мВ / дел;
• низкий уровень шума;
• автоматическое определение пробников;
• возможность автоматической настройки осциллографа;
• расширенная система запуска прибора;
• возможность анализа последовательных и параллельных шин (опционально);
• 22 автоматических измерения + функция статистических измерений;
• возможность записи осциллограмм в режиме реального времени, воспроизведение записанных осциллограмм, открытие осциллограмм и анализ записанных сигналов;
• высокоточная задержка сигнала;
• встроенный анализатор спектра на основе БПФ;
• тестирование по принципу "Годен/Не годен";
• большой набор математических операций, проводимых с сигналами;
• поддержка устройств USB и возможность прямой печати изображений;
• стандартные разъемы и интерфейсы: 2хUSB HOST, USB DEVICE, LAN, VGA output, 10МГц ввод/вывод, вспомогательные выводы (trigger output, quick edge, pass/fail, calibration, GND);
• соответствие стандарту LXI-C. Возможность создания измерительной системы;
• поддержка удаленной работы с прибором;
• возможность измерения параметров нажатием одной кнопки;

Основные технические характеристики RIGOL DS4034:
