Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: Tektronix
- Код товара: 12733
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
337 363₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: MSO2014B
Свидетельство СИ MSO2000B, DPO2000B.pdf
Описание типа MSO2000B, DPO2000B.pdf

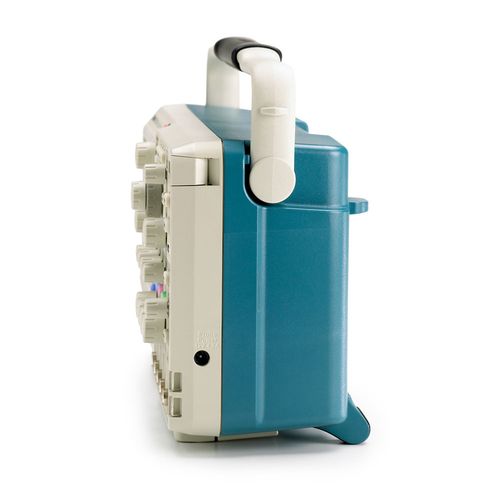

Описание модели: MSO2014B Осциллограф цифровой
MSO2014B - цифровой осциллограф производителя Tektronix, при этом устройство рассчитано на анализ аналоговых и цифровых сигналов в лабораторных и промышленных условиях. Также его можно применять совместно с другими приборами из раздела осциллографы.
Аппарат обеспечивает параллельное отображение нескольких каналов и содержит базовые средства анализа цифровой логики, что позволяет выполнять комплексную проверку электронных схем. При необходимости возможна интеграция с внешними интерфейсами.
Преимущества
Набор встроенных функций ориентирован на ускорение рабочих операций и повышение точности измерений, что сокращает время, требуемое для диагностики.
- Параллельный мониторинг нескольких каналов
- Средства анализа цифровой логики
- Информативное отображение сигналов
- Компактный корпус для полевых выездов
Область применения
Используется для диагностики печатных плат и отладки как цифровых, так и аналоговых узлов. Кроме того, прибор находит применение в исследовательских лабораториях и при проведении учебных занятий.
Комплектация осциллографа MSO2014B
- Осциллограф TPS2012B
- P6316 16-канальный зонд логики и набор аксессуаров
- Документация
- Пассивный пробник PP0200
- Перевод передней панели
- Программное обеспечение OpenChoice
- Сумка
- Шнур питания
Описание осциллографа MSO2014B
Осциллограф Tektronix MSO2014B служит для тестирования узлов разрабатываемых устройств по осциллограммам сигналов. Он поддерживает 4 аналоговых канала, 16 цифровых каналов и 2 шины.
Дисплей с цифровым люминофором и 125 комбинаций запуска ускоряют обнаружение аномалий. Панель Wave Inspector облегчает работу с записью длиной 1 млн точек: обеспечивает быстрый просмотр, масштабирование, пометки и переходы между метками.
Серия MSO / DPO2000B включает набор инструментов, которые ускоряют каждый этап отладки проекта, что позволяет быстро находить и захватывать необычные события, а затем анализировать их характеристики и влияние на поведение устройства.
Отличительные особенности осциллографа MSO2014B
- 16 цифровых каналов
- Длина записи 1 млн. отсчетов по всем каналам
- Максимальная скорость захвата 5000 осциллограмм в секунду
- Расширенные функции системы запуска Запуск по последовательным интерфейсам и декодирование
- Панель управления Wave Inspector облегчает навигацию и обеспечивает автоматизацию поиска данных в сигнале
Теxнические xарактеристики осциллографа MSO2014B
| Параметр | Значения |
|---|---|
| Число каналов | 4 |
| Полоса пропускания | 100 MГц |
| Расчетное время нарастания фронта | 5 нс |
| Дисплей | цветной |
| Вертикальное разрешение | 8 бит |
| Диапазон чувствительности | 2 мВ/дел до 5 В/дел |
| Аппаратное ограничение полосы пропускания | 20 МГц |
| Максимальное входное напряжение | 300 В (ср.кв) с выбросами < 450 В |
| Длина записи | 1 млн. точек/кан. |
| Автоматические измерения | 29 видов |
| Интерфейсы | Порт USB 2.0 на передней панели для быстрого и простого сохранения данных. Порт USB 2.0 на задней панели для управления осциллографом с компьютера |
| Габаритные размеры | 180 x 377 x 134 мм |
| Вес | 3,6 кг |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 52080-12 |
| Производитель | Tektronix |
| Страна производитель | США |
| Гарантия (мес.) | 60 |
