Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: ПрофКИП
- Код товара: 12585
- Доступность: В наличии (Срок отгрузки: 2-3 дня)
- Оптовая цена: по запросу
-
Розничная цена:
164 520₽
- Без НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: ПрофКИП С1-131/2М

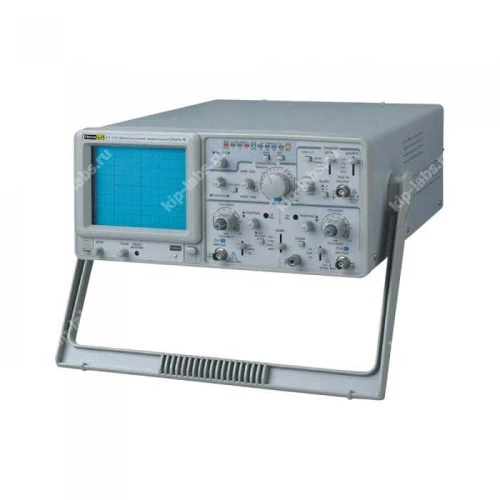

Назначение и принцип: Осциллограф сервисный двухканальный ПрофКИП С1-131/2М
Устройство используют для отображения и анализа электрических сигналов в процессе ремонта и сервисного обслуживания. Он рассчитан на контроль как временных, так и амплитудных параметров тестируемых каналов; производитель: ПрофКИП.
С выхода пробников сигналы приводятся к уровням, совместимым с входами прибора, затем выполняется дискретизация и формирование траекторий, что позволяет вывести их на экран и оценить форму и динамику импульсов; при необходимости осциллограф можно интегрировать с внешними системами хранения и аналитики, например средствами из раздела осциллографы.
При калибровке рекомендуется ориентироваться на эталонные сигналы, а при эксплуатации учитывать дискретность измерений, что помогает сохранять сопоставимость результатов.
Функциональные опции
- два независимых аналоговых канала для параллельного контроля сигналов;
- визуализация временной формы и амплитудных параметров;
- регулируемые временные базы и чувствительность входов;
- триггерные режимы для стабилизации изображения повторяющихся событий;
- инструменты для измерения частоты, периода и амплитуды сигналов;
- возможность подключения внешних устройств для сбора данных и дальнейшего анализа.
Сферы использования
На практике прибор применяют при сервисном обслуживании электронных модулей и блоков питания в мастерских и лабораториях; это упрощает локализацию неисправностей по форме и параметрам сигналов.
В работе с системами автоматики и измерений осциллограф используют для проверки корректности сигналов управления и синхронизации. При эксплуатации в учебных и исследовательских стендах он служит наглядным инструментом для демонстрации динамики электрических процессов.
Обзор осциллографа сервисного двухканального ПрофКИП С1-128М
Осциллограф предназначен для исследования электрических сигналов посредством визуального наблюдения их формы. Он также служит для измерений амплитудно-временных параметров по калиброванной шкале ЭЛТ.
Модель ПрофКИ-128М используют при настройке, ремонте и обслуживании радиоэлектронной аппаратуры в лабораторных и цеховых условиях. Её применяют для контроля электрических параметров в промышленных и исследовательских лабораториях, ремонтных мастерских, учебных заведениях и в радиолюбительской практике.
Технические характеристики и отличия осциллографа ПрофКИП С1-128М:
- Количество каналов: 2;
- Полоса пропускания: 0 МГц … 20 МГц;
- ЭЛТ: 6 дюймов (8 х 10 дел, 1 дел = 1 см);
- Частота дискретизации: 20 МВыб /с;
- Глубина записи: 1 К /CH + 1 К х 2 (обращение к памяти);
- Высокая чувствительность: 1 мВ /дел;
- Масштабирование развертки: х 10 (в режиме цифрового осциллографа максимум х 100);
- Высокоскоростная развертка: 10 с /дел;
- Установка предзапуска, наблюдение синхросигнала;
- Одновременное отображение двух опорных сигналов;
- Измерение и отображение одиночного колебания, не периода;
- ТВ-синхронизация, режим Y-X;
- Выходной сигнал: ось Z, канал 1 (CH1);
- Встроенный интерфейс RS-232;
- Три в одном: аналоговый, высокоскоростной и записывающий осциллограф;
Технические характеристики осциллографа ПрофКИП С1-128М:
| Параметры | Значения |
|---|---|
| Электронно-лучевая трубка (ЭЛТ) | |
| Тип | прямоугольный, 6 дюймов |
| Экспозиционная площадь | 8 х 10 дел (1 дел = 1 см) |
| Ускоряющее напряжение | 2 кВ |
| Z-вход | |
| Входное сопротивление | ~ 47 кОм |
| Входной уровень | ≥ 5 Впик-пик |
| Частотный диапазон | 2 МГц |
| Канал вертикального отклонения | |
| Чувствительность | х1: 5 мВ /дел … 20 В /дел (12 диапазонов, шаг 1-2-5) х5: ~ 1 мВ /дел (12 диапазонов, шаг 1-2-5) |
| Полоса пропускания (-3 дБ) х1 | 0 МГц … 20 МГц (открытый вход) 10 Гц … 20 МГц (закрытый вход) |
| Полоса пропускания (-3 дБ) х5 | 0 МГц … 7 МГц (открытый вход) 10 Гц … 7 МГц (закрытый вход) |
| Время нарастания | х1: ≤ 17,5 нс х5: ≤ 50 нс |
| Входной импеданс | ~ 1 МОм ±3% /25 пФ ±5 пФ |
| Максимальное входное напряжение | 400 В при 1 кГц |
| Вход усилителя | открытый (DC), закрытый (АС), заземленный (GND) |
| Промежуточная частота | приблизительно 250 кГц |
| Режим работы | канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV) |
| Канал горизонтального отклонения | |
| Коэффициент развертки | 0,2 мкс /дел … 0,5 с /дел~ 50 мс /дел при масштабировании |
| Точность | ±3%±5% при масштабировании (20 нс /дел … 50 нс /дел некалиброванное) |
| Масштабирование развертки | х 10 |
| Синхронизация | |
| Режим | автоматический (AUTO), ждущий (NORM), ТВ-строки (TV-H), ТВ-кадры (TV-V), фиксация уровня (LEVEL LOCK) |
| Источник синхронизации | канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT), канал 1 + канал 2 (VERT) |
| Вход усилителя | закрытый (AC): 20 Гц … 20 МГц открытый (DC): 0 МГц … 20 МГц |
| Полярность синхронизации | «+» или «-» |
| Чувствительность (5 Гц … 10 МГц) | 0,5 дел (CH1, CH2) 2,0 дел (ALT) 200 мВ (EXT) |
| Чувствительность (10 МГц … 20 МГц) | 1,5 дел (CH1, CH2) 3,0 дел (ALT) 800 мВ (EXT) |
| Внешний вход синхронизации | |
| Входной импеданс | 1 МОм ±3% /25 пФ ±5 пФ |
| Максимальное входное напряжение | 400 В при 1 кГц |
| Режим X-Y | |
| Чувствительность | 5 мВ /дел … 5 В /дел ±4% |
| Частотный диапазон X-входа | 500 кГц |
| Сдвиг фазы | ≤3° (50 кГц) |
| Режим цифрового осциллографа (DSO) | |
| Полоса пропускания (-3 дБ) | 8 МГц |
| Дискретизация | F макс = 20 МВыб /сA /D: 8 битразвертка A /D: 10 бит |
| Чувствительность | ±3% ±0,4 мм±5% ±0,4 мм (при х5 масштабировании) |
| Время нарастания | ≤ 100 нс |
| Сохранение формы сигнала | дел: 2, 5, 8 (точки)макс. х100 (масштабирование) |
| Разрешение дисплея | 100 точек /дел (по горизонтали)28 точек /дел (по вертикали) |
| Объем памяти /канал | 1024 байт |
| Режим отображения | автоматический (AUTO), ждущий (NORM), режим прокрутки (ROLL) |
| Интерфейс | RS-232C, 19200 бит |
| Выходной сигнал | |
| Выход сигнала канала 1 | |
| Калибратор | |
| Форма сигнала | положительный меандр |
| Частота | 1 кГц |
| Выходное напряжение | 2 Впик-пик ±2% |
| Общие данные | |
| Питание | 110 В /220 В ±10%, 50 Гц /60 Гц |
| Габаритные размеры | 310 х 150 х 455 мм |
| Вес | 8 кг |
Комплект поставки
| № | Наименование | Количество |
|---|---|---|
| 1 | Осциллограф сервисный двухканальный ПрофКИП С1-131/2М | 1 - шт. |
| 2 | Делитель | 2 - шт. |
| 3 | Кабель питания | 1 - шт. |
| 4 | Руководство по эксплуатации | 1 - шт. |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 49646-12 |
| Производитель | ПрофКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
