Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: ПрофКИП С8-66М

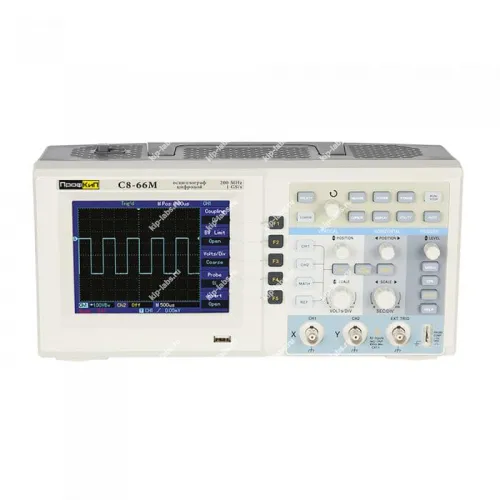

Описание модели: Осциллограф цифровой ПрофКИП С8-66М
Осциллограф цифровой ПрофКИП С8-66М спроектирован для фиксации и анализа временных профилей электрических сигналов, при этом прибор располагает функциональностью для отображения и выполнения измерений. Устройство рассчитано на применение в лабораторных и сервисных задачах и классифицируется как осциллографы.
Приёмные сигналы проходят цифровую обработку и результаты сохраняются во встроенной памяти. Кроме того, аппарат реализует стандартные режимы триггирования и масштабирования, что упрощает последовательное проведение измерений.
Организация управления сочетает элементы быстрого доступа с иерархическим меню, что позволяет оперативно корректировать параметры измерений. При необходимости возможна интеграция с внешними системами по стандартным каналам обмена, тем самым упрощая передачу данных и автоматизацию испытаний.
При необходимости обращают внимание на параметры дискретизации. Это помогает корректно интерпретировать полученные данные.
Преимущества
- Обработка сигналов в цифровом виде с последующим сохранением полученных данных
- Различные режимы триггирования и варианты отображения осциллограмм
- Рациональная компоновка элементов управления и упорядоченная навигация по меню
- Возможность интеграции в автоматизированные испытательные стенды
Область применения
- Исследования и разработка электронных устройств в лабораторных условиях
- Сервисное обслуживание и ремонт электронных изделий
- Поверка и производственный контроль качества
- Учебные лаборатории и классы
Описание осциллографа цифрового ПрофКИП С8-66М:
Осциллограф цифровой ПрофКИП С8-66М предназначен для наблюдения и измерений параметров формы сигнала в полосе пропускания до 200 МГц с максимальной частой дискретизации до 1000 Мвыб /с. Осциллограф ПрофКИП С8-66М может применяться для испытаний, обслуживания в полевых условиях, для исследований и разработки, для любых проверок и выявления неисправностей аналоговых /цифровых схем, для образовательных целей и т.д.
Отличительные особенности осциллографа ПрофКИП С8-66М:
- Количество каналов: 2;
- Полоса пропускания: 0 МГц … 200 МГц;
- Экран: цветной ЖК-дисплей 14,5 см;
- Максимальная частота дискретизации: 1000 Мвыб /с;
- Глубина памяти: 12,5 К;
- Пиковый детектор;
- Выход сигнала «годен/не годен»;
- Возможность сохранения 20 осциллограмм (200 на внешний носитель);
- 20 профилей настроек;
- Создание шаблона допускового контроля;
- Регистрация в память до 1000 кадров;
- Функции: сложение, вычитание, умножение, деление, БПФ;
- USB для сохранения данных на передней панели;
- USB для дистанционного управления на задней панели;
- Интерфейс USB 2.0;
Технические характеристики ПрофКИП С8-66М:
| Параметры | Значения |
|---|---|
| Канал вертикального отклонения | |
| Число каналов | 2 |
| Полоса пропускания (-3 дБ) | 0 МГц … 200 МГц |
| Коэффициент отклонения (Коткл) | 2 мВ /дел … 5 В /дел |
| Погрешность установки (Коткл) | ±4% (2 мВ /дел) ±3% (5 мВ /дел … 5 В /дел) |
| Время нарастания | не более 1,8 нс |
| Входной импеданс | 1 МОм /27 пФ |
| Максимальное входное суммарное напряжение | 400 В |
| Связь по входу | открытый, закрытый, «земля» |
| Коэффициент деления | 1х, 10х, 100х, 1000х |
| Канал горизонтального отклонения | |
| Коэффициент развертки (Кразв) | 2 нс /дел … 50 с /дел |
| Погрешность (Кразв) | ±0,2% |
| Режим работы | Основной, окно, Zoom окна, X-Y |
| Синхронизация | |
| Источники синхросигнала | 1 или 2 канал, внешний, сеть |
| Режим запуска развертки | Автоматический, ждущий, однократный, «стоп» |
| Виды синхронизации | Фронт /срез, длительность, ТВ (с выделением строки), альтернативная (ALT) |
| Аналого-цифровое преобразование | |
| Разрешение по вертикали | 8 бит |
| Максимальная частота дискретизации | 1 ГГц |
| Эквивалентная частота дискретизации | 25 ГГц |
| Интерполяция | Sin X/X |
| Объем памяти на канал | 12,5 К (25 К при объединении) |
| Режим сбора данных | Стандартная выборка, усреднение (2 / - /256), пиковый детектор, накопление (1с, 2с, 5с, бесконечность, выкл) |
| Курсорные измерения | |
| Относительные, абсолютные, режим слежения | ΔU, ΔТ, 1 /ΔТ |
| Автоматические измерения | |
| По вертикали | Пик-пик, амплитуда, Umin, Umax, Uhi, Ulo, среднее, выбросы на фронте и на спаде. |
| По горизонтали | Частота, период, время нарастания и спада, +/- длительность импульса, +/- скважность |
| Встроенный генератор | |
| Форма сигнала | меандр |
| Выходное напряжение | 3 В |
| Частота | 1 кГц |
| Общие данные | |
| Потребляемая мощность | 50 ВА |
| Интерфейс | USB 2.0 |
| Питание | 100 В … 240 В, 45 Гц … 440 Гц |
| Габаритные размеры | 320 х 150 х 130 мм |
| Вес | 2,5 кг |
Комплект поставки осциллографа цифрового ПрофКИП С8-66М:
| № | Наименование | Количество |
|---|---|---|
| 1 | Осциллограф цифровой ПрофКИП С8-66М | 1 - шт. |
| 2 | Делитель 1:1 /1:10 | 2 - шт. |
| 3 | CD с ПО | 1 - шт. |
| 4 | ВЧ-кабель | 1 - шт. |
| 5 | Кабель питания | 1 - шт. |
| 6 | Руководство по эксплуатации | 1 - шт. |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | ПрофКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
