Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: ПрофКИП
- Код товара: 12693
- Доступность: В наличии (Срок отгрузки: 2-3 дня)
- Оптовая цена: по запросу
-
Розничная цена:
97 704₽
- Без НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: ПрофКИП С8-23М

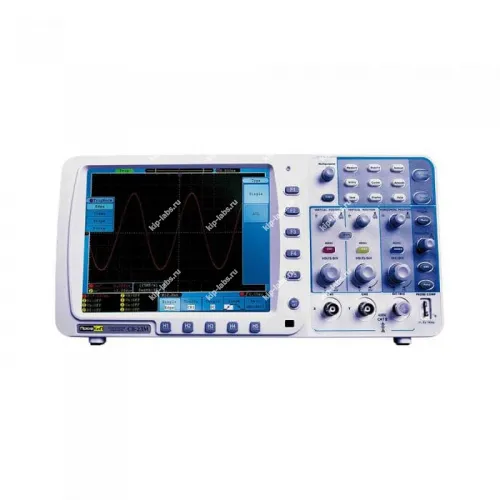

Назначение и принцип: Осциллограф цифровой ПрофКИП С8-23М
Осциллограф цифровой ПрофКИП С8-23М предназначен для регистрации и визуального контроля электрических сигналов в лабораторных исследованиях и при обслуживании оборудования, при этом прибор относится к классу осциллографы.
В основе работы лежит аналого‑цифровое преобразование с последующей цифровой обработкой выборок. На практике это повышает точность восстановления формы сигнала и обеспечивает корректное измерение его временных характеристик.
При эксплуатации доступны регулировки чувствительности и временной развёртки, что позволяет адаптировать прибор под различные формы и амплитуды сигналов. Уместна дискретность настроек и опциональная самокалибровка как сервисная возможность.
Функциональные опции
- Два изолированных входных канала для одновременной регистрации нескольких сигналов.
- Настраиваемая временная развёртка и цифровая обработка выборки для адаптации к разным временным масштабам.
- Встроенные алгоритмы измерения амплитуды, частоты и временных интервалов для оперативного анализа.
- Триггер с несколькими режимами срабатывания, обеспечивающий надёжный захват событий.
- Интуитивный интерфейс, позволяющий быстро менять параметры и получать доступ к основным функциям.
Сферы использования
- Исследование электронных схем и испытания компонентов в лабораторных условиях.
- В работе сервисных центров при диагностике и наладке электронных устройств.
- Контроль качества и отладка изделий в процессе производства.
Описание осциллографа цифрового ПрофКИП С8-23М:
Осциллограф цифровой ПрофКИП С8-23М используется для анализа сложных периодических и однократных сигналов в диапазоне частот от 0 МГц до 100 МГц путем их записи в цифровую память с частотой дискретизации до 1 Гвыб /с. В работе прибор позволяет измерять амплитудные и временные параметры исследуемого сигнала и отображать как сам сигнал, так и результаты измерений на цифровом дисплее.
Одной из характерных особенностей модели является большая глубина записи - 10 миллионов точек на канал, при этом реализована возможность выбора одной из пяти длин записи: 1000 точек, 10 К точек, 100 К точек, 1 М точек и 10 М точек. ПрофКИП С8-23М выполнен в сверхкомпактном корпусе толщиной 7 см и допускает автономное питание при подключении батареи, что облегчает использование прибора в полевых условиях.
Нейтрально: дискретность настроек и опция самокалибровки рассматриваются как практичные сервисные функции. При калибровке и интеграции стоит учитывать доступные интерфейсы для обмена данными.
Отличительные особенности осциллографа ПрофКИП С8-23М:
- Количество каналов: 2;
- Полоса пропускания: 0 МГц … 100 МГц;
- Экран: 8 дюймов, цветной TFT (800х600) LCD;
- Максимальная частота дискретизации: 1 Гвыб /с;
- Глубина памяти: 10 М;
- Интерфейс: USB, LAN, RS-232;
- Автоматическое измерение параметров (20 видов);
- Курсорные измерения (ΔU, ΔT, Δ1 /ΔT);
- Математические функции: сложение, вычитание, умножение, деление;
- Сбор данных: выборка, пиковый детектор, усреднение, интерполяция (sin X /x);
- Частотный анализ: БПФ, БПФ с.к.з.;
- Цифровые фильтры: ФВЧ, ФНЧ;
- Режим растяжки окна (ZOOM);
- Самописец X-Y;
- Покадровая регистрация осциллограмм (запись /воспроизведение до 1000 кадров);
- Память: 15 осциллограмм, 8 профилей настроек;
Технические характеристики ПрофКИП С8-23М:
| Параметры | Значения | Количество каналов | 2 + 1 внешний канал синхронизации |
|---|---|
| Полоса пропускания | 0 МГц … 100 МГц |
| Регистрация | |
| Режим | обычный, пиковый детектор, усреднение |
| Частота дискретизации | 0,5 выб /с …1 Гвыб /с |
| Частота дискретизации на канал | 0,5 выб /с … 500 Мвыб /с |
| Вход | |
| Вход усилителя | открытый (DC), закрытый (AC) и заземленный (GND) |
| Входной импеданс | 1 МОм ±2% /10 пФ ±5пФ |
| Ослабление пробников | 1х, 10х, 100х, 1000х |
| Максимальное входное напряжение | 400 В |
| Ограничение полосы пропускания | 20 МГц |
| Изолированность каналов | 50 МГц: 100:1 10 МГц: 40:1 |
| Задержка между аналами | 150 пс |
| Канал вертикального отклонения | |
| АЦП | 8 бит |
| Вертикальное отклонение | 2 мВ /дел … 10 В /дел |
| Диапазон смещения | ±1 В (2 мВ … 50 мВ) ±10 В (100 мВ … 1 В) ±100 В (2 В … 10 В) |
| Полоса пропускания для аналогового периодического сигнала | 100 МГц |
| Полоса пропускания для однократного сигнала | полный диапазон |
| Низкочастотный предел | ≥ 5 Гц (на входе, закрытый вход, -3 дБ) |
| Время нарастания (60 МГц) | ≤ 3,5 нс (типично) |
| Погрешность коэффициента усиления | ±3% |
| Погрешность коэффициента усиления (усреднения) | усреднение по 16 регистрациям: ±(3% + 0,05 дел) |
| Канал горизонтального отклонения | |
| Коэффициент развертки | 2 нс /дел … 100 с /дел (шаг 1-2-5) |
| Интерполяция | sin Х /x |
| Глубина записи | 10 млн. точек на канал |
| Погрешность времени выборки и времени задержки | ±100 ppm |
| Погрешность измерения интервалов (100 МГц) | однократный сигнал: ±(время выборки + 100 ppm х измеренное значение + 0,6 нс) усреднение > 16: ±(время выборки + 100 ppm х измеренное значение + 0,4 нс) |
| Измерения | |
| Курсорные измерения | ΔU, ΔT, 1 /ΔT |
| Автоматические измерения | размах (Uпик-пик), максимальное значение (Uмакс), минимальное значение (Uмин), уровень вершины (Top), уровень основания (Base), амплитуда (Amp), СКЗ (RMS), усреднение (Uavg), выброс (Overshot), выброс до измерения напряжения (Preshoot), частота (Frequency), период (Period), длительность фронта (Rise Time), длительность среза (Fall Time), задержка (Delay), длительность положительного импульса (+Width), длительность отрицательного импульса (-Width), коэффициент заполнения для положительных импульсов (+Duty), коэффициент заполнения для отрицательных импульсов (-Duty) |
| Математические операции | сложение (+), вычитание (-), умножение (*), деление (/), БПФ (FFT) |
| Сохранение во внутреннюю память | 15 осциллограмм, 8 профилей настроек |
| Фигуры Лиссажу | диапазон: полный разность фаз: ±3° |
| Частота (типично) | 1 кГц (прямоугольный сигнал) |
| Синхронизация | |
| Диапазон | внутренняя (INT): ±6 дел внешняя (EXT): ±600 мВ EXT /5: ±3 В |
| Погрешность (типично) | внутренняя (INT): ±0,3 дел внешняя (EXT): ±(40 мВ + 6% от установленного значения) EXT /5: ±(200 мВ + 6% от установленного значения) |
| Блокировка уровня | 100 нс … 10 с |
| Автоматическая установка уровня 50% (типично) | входной сигнал ≥ 50 Гц |
| Синхронизация по фронту | наклон: нарастающий чувствительность: 0,3 дел |
| Синхронизация по длительности импульса | условие запуска (положительная полярность импульса): >, <, = условие запуска (отрицательная полярность импульса): >, <, = диапазон установок: 24 нс … 10 с |
| Синхронизация по видеосигналу | система: NTSC, PAL, SECAM диапазон строк: 1 … 525 (NTSC), 1 … 625 (PAL /SECAM) |
| Синхронизация по скорости нарастания | условие запуска (положительная полярность импульса): >, <, = условие запуска (отрицательная полярность импульса): >, <, = диапазон установок: 24 нс … 10 с |
| Поочередная синхронизация | CH1: фронт, длина импульса, ТВ-синхронизация, спад CH2: фронт, длина импульса, ТВ-синхронизация, спад |
| Общие данные | |
| Питание | 100 В … 240 В, 50 Гц /60 Гц |
| Батарея(опционально) | 7,4 В; 8000 мА |
| Габаритные размеры | 340 х 155 х 70 мм |
| Вес | 1,8 кг |
Комплект поставки
| № | Наименование | Количество |
|---|---|---|
| 1 | Осциллограф цифровой ПрофКИП С8-23М | 1 - шт. |
| 2 | Делитель | 1 - шт. |
| 3 | CD c ПО | 1 - шт. |
| 4 | Кабель питания | 1 - шт. |
| 5 | Руководство по эксплуатации | 1 - шт. |
| Дополнительная комплектация осциллографа цифрового ПрофКИП С8-23М: | ||
| 1 | Аккумуляторная батарея Li-Pol 7.4 В, 8000 мА; | 1 - шт. |
| 2 | Мягкая сумка для переноски; | 1 - шт. |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | ПрофКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
