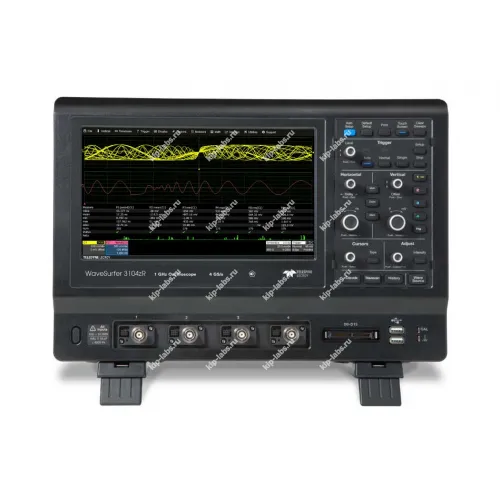

Осциллограф цифровой запоминающий WaveSurfer 3034zR

Описание модели: Осциллограф цифровой запоминающий WaveSurfer 3034zR

Осциллограф WaveSurfer 3034zR выпускается компанией Teledyne LeCroy и представляет собой цифровой запоминающий прибор для фиксации временных форм сигналов. Устройство рассчитано на последующую обработку и анализ записанных данных, при этом реализованы возможности захвата и хранения измерений для детального изучения.

Прибор оборудован интерфейсами для обмена данными и интеграции в лабораторные стенды. Это даёт возможность передавать результаты на внешние компьютеры и подключать периферийные устройства; также модель совместима с решениями из сегмента осциллографы и относится к номенклатуре радиоизмерительных приборов.

Дополнительно предусмотрен набор встроенных алгоритмов обработки сигналов и базовый инструментарий для анализа, что позволяет адаптировать прибор под конкретные задачи. При необходимости возможна калибровка и тонкая подстройка параметров; такая опция уместна при проверке дискретности и точности измерений.

Преимущества

• Стабильная временная база, обеспечивающая высокую точность результатов
• Несколько режимов захвата сигналов, включая одиночный и циклический
• Настраиваемые варианты сохранения и экспорта измеренных данных
• Встроенные математические операции и спектральные функции для анализа
• Интерфейс пользователя, оптимизированный для быстрой навигации по настройкам

Область применения

• Испытания и исследование электронных схем и печатных плат
• Лабораторные работы в научных и учебных учреждениях
• Диагностика и ремонт радиоэлектронного оборудования
• Тестирование и контроль параметров аналоговых и цифровых сигналов

Краткое описание цифрового запоминающего осциллографа WaveSurfer 3034zR

• 4 аналоговых канала
• Полосы пропускания: 100 МГц, 200 МГц, 350 МГц, 500 МГц, 1 ГГц
• Логический анализатор 16 цифровых каналов (опция)
• Разрешение АЦП: 8 бит
• Частота дискретизации: до 2 ГГц (WaveSurfer 3014zR), до 4 ГГц (остальные модели)
• Объем памяти 10 МБ/канал (20 МБ при объединении)
• Режим WaveScan: поиск аномалий в длинной записи по 20 условиям
• Высокая скорость обновления экрана (до 130.000 осц./с)
• Авто- и курсорные измерения, расширенные функции матем. анализа
• Пользовательский интерфейс (MAUI) оптимизирован для сенсорного управления
• Режим сегментированной записи
• Опции синхронизации и декодирования сигналов шин I2C, SPI, UART, RS-232, CAN, LIN, FlexRay, AudioBus (I2S, LJ, RJ)
• Опция – функциональный генератор (25 МГц) и генератор сигналов произвольной формы (ARB)
• Цифровой мультиметр (4 разряда) и частотомер (5 разрядов)*
• Опция - анализ электрической мощности
• Приложение LabNotebook для создания отчетов и документирования результатов
• Большой цветной сенсорный емкостной ЖКИ (25,6 см)

Комплект поставки
