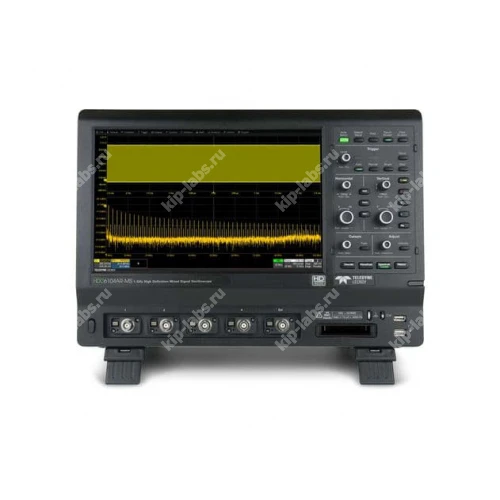

Осциллограф смешанных сигналов HDO6034AR-MS

Кратко о модели: Осциллограф смешанных сигналов HDO6034AR-MS

HDO6034AR-MS представляет собой универсальный осциллограф для анализа как аналоговых, так и цифровых сигналов. Модификация HDO ориентирована на повышение точности замеров и удобство визуализации, при этом производителем серии выступает Teledyne LeCroy.

Прибор входит в семейство осциллографы и применяется при разработке электроники, в том числе для отладки интерфейсов и проверки быстродействующих схем; при этом он часто используется в лабораторной практике.

Аппарат поддерживает синхронный захват аналоговых и цифровых каналов, что позволяет сочетать временной анализ и логическую диагностику в одной записи, тем самым упрощая поиск причин сложных отказов. За счёт дискретных каналов удобно работать с прерывистыми сигналами, а наличие самокалибровки и стандартных интерфейсов (например, RS-232C) упрощает интеграцию в автоматизированные стенды.

Ключевые особенности

Перечисленные ниже пункты отражают ключевые функциональные и интеграционные возможности прибора; при этом они ориентированы на практические задачи измерений и отладки.

• HDO6034AR-MS обеспечивает одновременный захват аналоговых и цифровых входов с синхронной привязкой каналов.
• Технология HDO повышает разрешение формы сигнала, вследствие чего точность замеров в зашумлённой среде улучшается.
• Набор аналитических функций включает измерения временных интервалов и параметров логических последовательностей.
• Визуализация позволяет одновременно отображать аналоговые осциллограммы и состояния цифровых шин, что облегчает интерпретацию результатов.
• Расширенные триггерные механизмы упрощают выделение и локализацию интересующих событий.
• Наличие интерфейсов для подключения к автоматизированным тестовым стендам и периферийным устройствам даёт гибкость при интеграции.

Где применяется

Устройство используется в различных этапах разработки и испытаний электроники. Ниже перечислены типичные сценарии применения.

• Проектирование и отладка печатных плат и электронных модулей.
• Тестирование и анализ высокоскоростных цифровых интерфейсов.
• Изучение аналоговых узлов приборов и оценка уровня помех.
• Испытания в лабораториях и опытно-конструкторских работах, в том числе контроль управляющих последовательностей.

Краткое описание осциллографа смешанных сигналов HDO6034AR-MS

• 4 аналоговых канала
• Логический анализатор 16 цифровых каналов
• Полосы пропускания: 350 МГц, 500 МГц, 1 ГГц
• Разрядность АЦП: 12 бит
• Частота дискретизации: до 10 ГГц (аналоговые каналы); до 1,25 ГГц (цифровые каналы)
• Объем памяти: 50 МБ/канал, опция до 250 МБ/канал (аналоговые каналы); 50 МБ на 16 каналов, опция до 125 МБ на 16 каналов (цифровые каналы)
• Режим WaveScan: поиск аномалий в длинной записи по 20 условиям
• Режим “Анализатор спектра” в стандартной комплектации
• Авто- и курсорные измерения, расширенные функции матанализа
• Интеллектуальная система синхронизации, синхронизация ТВ и HDTV (опция синхронизации и декодирования по последовательным протоколам)
• Одновременная синхронизация аналоговыми и цифровыми сигналами
• Возможность интеграции с пакетами MathCad, MatLab, Excel
• Программные опции: анализ мощности, цифровая фильтрация, параметры ЭМС, анализ телеком. масок и глазковых диаграмм, интерфейс пользователя
• Пользовательский интерфейс MAUI + One Touch
• Приложение LabNotebook для создания отчетов и документирования результатов
• «Открытая» платформа на базе ОС WIN 7 (64 bit)
• Большой цветной сенсорный ЖКИ (31 см)
