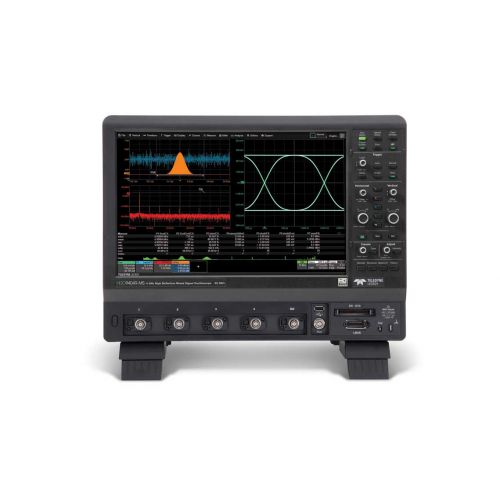

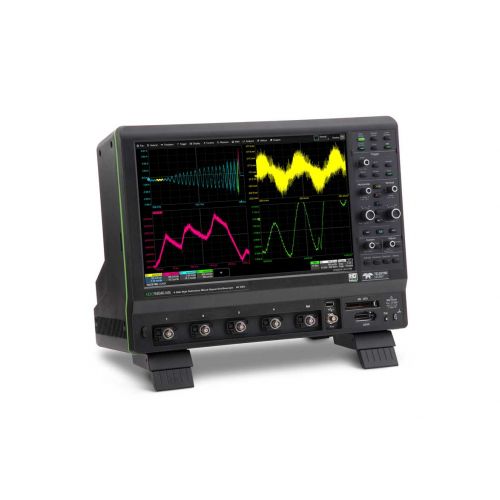

Осциллограф цифровой HDO9204R

Назначение и принцип: Осциллограф цифровой HDO9204R

Осциллограф цифровой HDO9204R от Teledyne LeCroy применяют для записи и последующего анализа временных и амплитудных параметров электрических сигналов, при этом конструкция прибора рассчитана на поэтапную обработку данных и углублённую диагностику. В работе он применяется как при наладке прототипов, так и при контроле готовых изделий, при этом устройство естественно вписывается в сценарии на странице осциллографы.

При эксплуатации прибор просто интегрировать в существующие испытательные стенды. Это упрощает выполнение повторяющихся серийных измерений. На практике дискретность оцифровки влияет на точность воспроизведения формы сигнала. При калибровке доступна самокалибровка, а для обмена данными поддерживается интерфейс RS-232C.

Функциональные опции

• различные режимы захвата и набор триггерных схем для выделения событий в потоке, что обеспечивает фиксацию коротких импульсов и сложных переходных процессов;
• набор математических инструментов для анализа сигналов, включая амплитудные и временные измерения, что упрощает поэтапную проверку результатов;
• возможности записи и последовательной передачи данных для интеграции с автоматизированными системами тестирования;
• инструменты визуализации и масштабирования формы сигнала, что ускоряет обнаружение отклонений при диагностике;
• поддержка общепринятых интерфейсов для удалённого управления и обмена данными.

Сферы использования

• разработка и наладка электронных устройств и модулей;
• производственные испытания и проверка работоспособности компонентов;
• лабораторные исследования и учебные практики;
• сервисное обслуживание и ремонт электронных систем.

Краткое описание цифрового осциллографа HDO9204R

• 4 аналоговых канала с полосой пропускания: 1 ГГц, 2 ГГц, 3 ГГц, 4 ГГц
• Построение 8-и канальной системы сбора данных при использовании 2-х осциллографов и шлейфа синхронизации HDO9K-8CH-SYNCH (опция)
• Логический анализатор 16 цифровых каналов (HDO9000-MS)
• Разрядность АЦП: 10 бит
• Частота дискретизации до 40 ГГц (аналоговые кан.); до 1,25 ГГц (цифровые кан.)
• Объем памяти: 64 МБ/канал, 128 МБ при объединении каналов (аналоговые кан.); 128 МБ на 16 каналов (цифровые кан.)
• Пользовательский интерфейс (MAUI) оптимизирован для сенсорного управления
• Режим WaveScan: поиск аномалий в длинной записи по 20 условиям
• Режим “Анализатор спектра” в стандартной комплектации
• Авто- и курсорные измерения, расширенные функции матанализа
• Интеллектуальная система синхронизации, синхронизация ТВ и HDTV (опция синхронизации и декодирования по последовательным протоколам)
• Одновременная синхронизация аналоговыми и цифровыми сигналами (HDO9000-MS)
• Поддержка высокоскоростного анализатора параллельных шин HDA125 (до 18 цифровых каналов, битовая скорость до 6 Гб/с)
• Возможность интеграции с пакетами MathCad, MatLab, Excel
• Программные опции: анализ мощности, цифровая фильтрация, параметры ЭМС, анализ телеком. масок и глазковых диаграмм, интерфейс пользователя
• Приложение LabNotebook для создания отчетов и документирования результатов
• «Открытая» платформа на базе ОС WIN 7 (64 bit)
• Большой цветной сенсорный ЖКИ (39,1 см)
