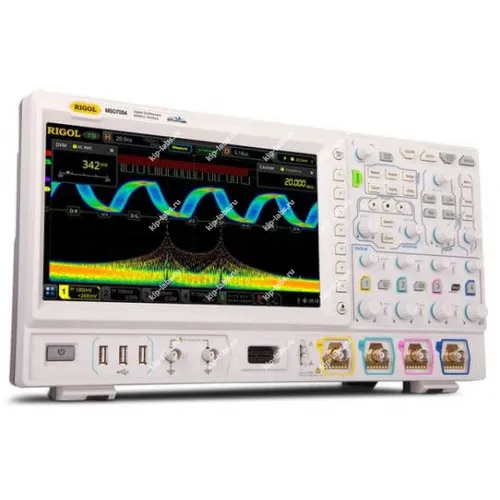

Осциллограф цифровой четырехканальный RIGOL MSO7014

Назначение и принцип: Осциллограф цифровой четырехканальный RIGOL MSO7014

Осциллограф цифровой RIGOL MSO7014 служит для измерения и подробного анализа аналоговых и цифровых сигналов, при этом устройство сочетает выверенную аппаратную платформу с расширенными средствами цифровой обработки данных; процессор "Phoenix", разработанный RIGOL, обеспечивает частоту дискретизации в реальном времени до 10 Гвыб/с, а технология UltraVision 2 увеличивает глубину записи до 500 М точек и ускоряет захват до 600000 осц/с, что позволяет разбирать до 450000 кадров при анализе.

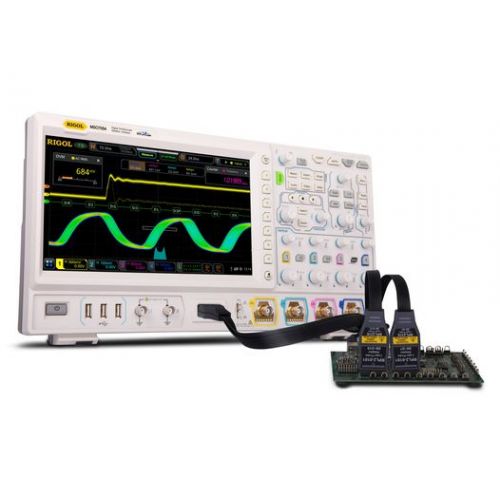

Прибор оснащён крупным 10,1" сенсорным дисплеем и привычными регуляторами на передней панели. В работе встроенный логический анализатор облегчает отладку электронных модулей. Опциональная двухканальная функция генератора сигналов упрощает проверку схем со смешанными сигналами и тем самым органично дополняет инструментарий для тестирования осциллографы. При эксплуатации доступны интерфейсы типа RS-232, и дискретность АЦП рекомендуется принимать во внимание при выполнении высокоточных оценок сигналов.

Функциональные опции

На практике MSO7014 предлагает встроенный логический анализатор и комплект математических операций, включая БПФ и статистические процедуры, что облегчает последовательную обработку и визуализацию сигналов. Следует учитывать ёмкость памяти и разрешение АЦП для корректной интерпретации результатов. При необходимости уместно проверять дискретность входов и работу внутренних процедур самокалибровки.

Сферы использования

В работе осциллограф применяют для отладки и тестирования печатных плат, контроля цифровых шин и верификации смешанных сигналов, при этом прибор востребован в лабораториях, сервисных центрах и учебных аудиториях, где требуется одновременная визуализация и декодирование протоколов.

Технические характеристики осциллографа RIGOL MSO7014:

• Количество входных каналов: 4 аналоговых и 16 цифровых;
• Полоса пропускания (аналоговая) - 100 МГц. Технология UltraVision 2;
• Частота дискретизации - 10 Гвыб/с (5 Гвыб/с на 2 канала, 2,50 Гвыб/с - 4 канала);
• Макс. память - 100 М точек (500 М -опция). АЦП 8 бит;
• Скорость захвата 600000 осц./сек. Анализ осциллограмм (до 450000 кадров);
• Расширенная синхронизация (12 типов штатно), протоколы посл. шин (опция) RS-232, UART, I?C, SPI, CAN, FlexRay, LIN, I?S, и MIL-STD-1553;
• Декодирование протоколов (опц.);
• 41 тип автоизмерений;
• Матем. функции;
• Статистика;
• БПФ;
• Цифровой вольтметр. Частотомер. Генератор сигналов (2 канала, 25 МГц, опция);
• Интерфейс: USB-host, USB-device, LAN (c VNC Web), HDMI; GPIB (опция);
• Дисплей: 10,1", цветной, сенсорный, 1024 х 600;
• Вес: 3,9 кг. Размеры: 410 x 224 x 135 мм.
