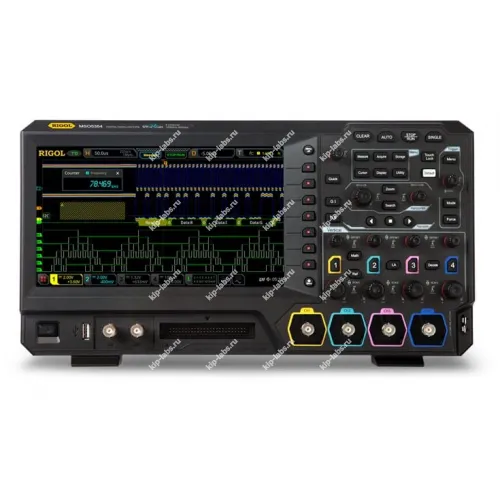

Осциллограф цифровой четырехканальный MSO5074

Кратко о модели: Осциллограф цифровой четырехканальный MSO5074

Линейка MSO5000 от RIGOL отличается модульной архитектурой, благодаря этому пользователи могут расширять функционал приборов в процессе эксплуатации; при этом доступные апгрейды позволяют активировать четыре канала в приборах, которые изначально поставляются с двумя, а также увеличить полосу пропускания базовых вариантов до 350 МГц. Такие модифицируемые модели нередко применяют для анализа источников питания.

Осциллограф MSO5074 представляет собой 4‑канальную цифровую модель с полосой пропускания 70 МГц и большим цветным сенсорным экраном, что упрощает работу с сигналами типичных измерительных задач осциллографы. При необходимости прибор можно интегрировать в систему через стандартные интерфейсы, включая RS-232.

Ключевые особенности

• Конструктивно прибор модульный, предусмотрены апгрейды параметров, что позволяет увеличивать число активных каналов.
• Полоса пропускания - 70 МГц, время нарастания от 5,0 нс; благодаря этому достигается требуемая точность для типичных измерений.
• Технология отображения UltraVision 2 совместно с крупным 9" сенсорным экраном упрощают визуальный анализ сигналов.
• Поддержка аналоговых каналов и опциональных цифровых (16 цифровых каналов - опция), при этом доступен широкий набор протоколов для декодирования.
• За счёт опций возможно расширение глубины памяти и увеличения частоты дискретизации, что повышает разрешающую способность при исследовании сложных форм сигналов.

Где применяется

Модули серии MSO5000 применяют в лабораторных условиях и на производстве для отладки и проверки электронных схем. Таким образом MSO5074 подходит для анализа источников питания и для исследований последовательных шин; в ряде практических задач важны дискретность, возможность самокалибровки и наличие стандартных интерфейсов для подключения к внешним системам.

Основные характеристики цифрового осциллографа RIGOL MSO5074:

• 4 аналоговых + 16 цифровых (опция) каналов.
• Полоса пропускания - 70 МГц.
• Время нарастания - от 5,0 нс.

• Технология UltraVision 2.
• Максимальная частота дискретизации - 8 Гвыб/с (4 Гвыб/сек - два канала, 2 Гвыб/с каждый канал).
• Максимальная память - 100 М точек (200 М -опция).
• АЦП 8 бит.
• Скорость захвата 500000 осц./сек.
• Анализ осциллограмм (до 450000 кадров).
• Расширенная синхронизация (12 типов штатно), протоколы последовательных шин (опция) I2C, RS-232, UART, SPI, CAN, FlexRay, LIN, I2S, и MIL-STD-1553.
• Зональный запуск.
• Декодирование протоколов (опция).
• 41 тип автоизмерений.
• Математические функции.
• Статистика.
• БПФ.
• Цифровой вольтметр.
• Частотомер.
• Встроенный генератор (опция).

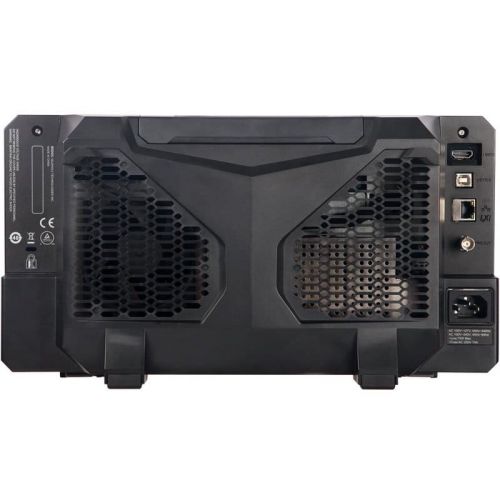

• Интерфейс: USB-host, USB-device, LAN (c VNC Web), HDMI; GPIB (опция).
• Дисплей: 9", цветной, сенсорный, 1024 х 600 пикс.
• Вес: 3,5 кг.
• Размеры: 367 x 200 x 130 мм.
