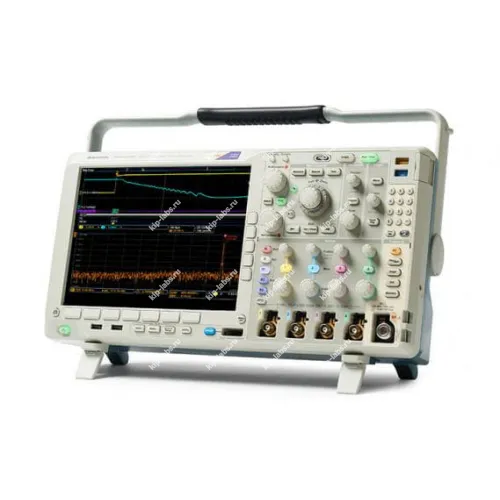

MDO4054-6 Осциллограф смешанных сигналов с анализатором спектра

Кратко о модели: MDO4054-6 Осциллограф смешанных сигналов с анализатором спектра

Осциллограф MDO4054-6 - это комбинированный прибор с встроенным анализатором спектра от Tektronix. При этом аппарат рассчитан на одновременный мониторинг аналоговых входов и цифровых линий, что упрощает комплексную отладку сложных схем.

Устройство широко применяется для исследования временных и частотных характеристик сигналов в инженерной практике; осциллографы такого класса востребованы в лабораториях и сервисах. За счёт совмещения осциллографических и спектральных функций снижается потребность в отдельной аппаратуре, тем самым ускоряется цикл верификации и поиска неисправностей.

Описание прибора MDO4054-6

Комбинированная архитектура моделируемого осциллографа позволяет одновременно захватывать коррелированные во времени аналоговые, цифровые и радиочастотные сигналы; это даёт полное представление о работе тестируемого устройства. Разделение отображения на временную и частотную области выполнено так, что инженер может сопоставлять формы и спектральные составляющие без необходимости переноса данных между приборами.

Постоянный мониторинг РЧ-спектра облегчает отслеживание его изменений в динамике работы тестируемого узла, что позволяет выявлять непостоянные или зависящие от состояния дефекты. Важно учитывать требования к дискретизации, самокалибровке и стабильности при выборе конкретной конфигурации для измерений.

Ключевые особенности

• Комбинация функций осциллографа смешанных сигналов с интегрированным спектральным анализатором.
• Поддержка одновременной работы с аналоговыми каналами и логическими линиями в одном корпусе.
• Набор инструментов для анализа как временных, так и частотных характеристик сигналов.
• Возможность встраивания в автоматизированные лабораторные стенды и системы тестирования.
• Интерфейсы для передачи данных и взаимодействия с прикладным программным обеспечением.

Где применяется

Прибор используют при разработке, верификации и отладке электронных плат, что позволяет одновременно оценивать форму сигнала и его спектральные компоненты. Таким образом он подходит для лабораторных исследований, сервисного ремонта и опытного производства; важно учитывать требования к дискретности и условиям самокалибровки при планировании измерений.

Комплектация осциллографа MDO4054-6

• Осциллограф смешанных сигналов MDO4054-6 - 1 шт.
• Пассивные пробника TPP0500 - 4 шт.
• Логический пробник P6616 (16 каналов) - 1 шт.
• Адаптер N-BNC - 1 шт.
• Программное обеспечение OpenChoice ® для настольных ПК и NI LabVIEW SignalExpress™ TE (LE версия) - 1 шт.
• Краткое справочное руководство и документация на компакт-диске - 1 шт.
• Крышка передней панели - 1 шт.
• Кабель питания - 1 шт.

Отличительные особенности осциллографа MDO4054-6

• 4 аналоговых канала
• модели с полосой пропускания 500 МГц
• 16 цифровых каналов
• режим высокоскоростного захвата MagniVu™ обеспечивает разрешение по времени 60,6 пс
• 1 радиочастотный канал
• модели с диапазонами частот от 50 кГц до 6 ГГц
• сверхширокая полоса захвата - более 1 ГГц
• Пассивные пробники с входной ёмкостью 3,9 пФ и полосой пропускания 500 МГц в стандартной комплектации

Технические характеристики осциллографа MDO4054-6
