АСК-3172 Осциллограф цифровой запоминающий

Кратко о модели: АСК-3172 Осциллограф цифровой запоминающий

АСК-3172 представляет собой цифровой запоминающий USB-осциллограф, предназначенный для фиксации и последующего анализа электрических сигналов; устройство выпускает Актаком, при этом аппарат рассчитан на совместную работу с персональным компьютером через USB.

Прибор применяют при наладке электронных схем и диагностике печатных плат. За счёт обмена данными с ПК облегчается экспорт и дальнейшая обработка измерений, а наличие дополнительных интерфейсов (в зависимости от версии) расширяет варианты интеграции в измерительные комплексы, при этом модель естественно соотносится с линейкой осциллографы.

Ключевые особенности

• Регистрация и сохранение сигналов для последующего анализа.
• Интерфейс USB для передачи данных на ПК и работы с прикладным программным обеспечением.
• Удобство использования при отладке и лабораторных измерениях.
• Компактный форм-фактор, обеспечивающий мобильность при выезде на объекты.

Где применяется

Устройство находят применение в лабораториях и сервисных центрах, при этом оно также широко используется в учебных аудиториях и на стендовых испытаниях.

Функции дискретизации сигнала и опции самокалибровки зависят от конкретной комплектации; таким образом наличие тех или иных возможностей определяется вариантом поставки.

Состав дополнительной комплектации цифрового запоминающего USB осциллографа АСК-3172.

• HP-9150 - щуп осциллографический на 150 МГц - переключаемый коэф. деления 1:1/1:10/Ref
• HP-9258 - щуп осциллографический на 250 МГц - коэф. деления 1:100
• BNC кабель PTL-923 и PTL-924

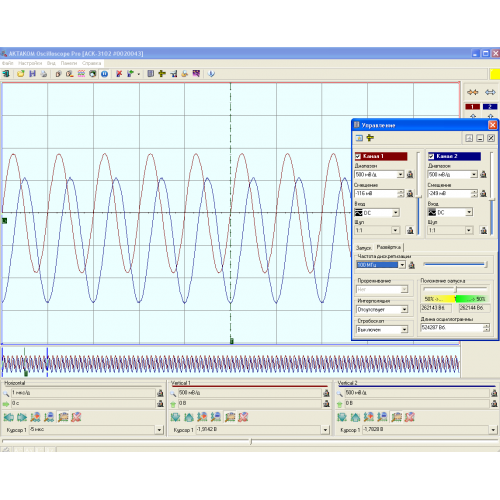

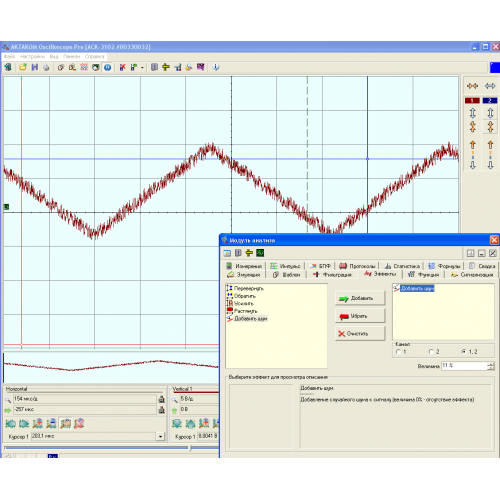

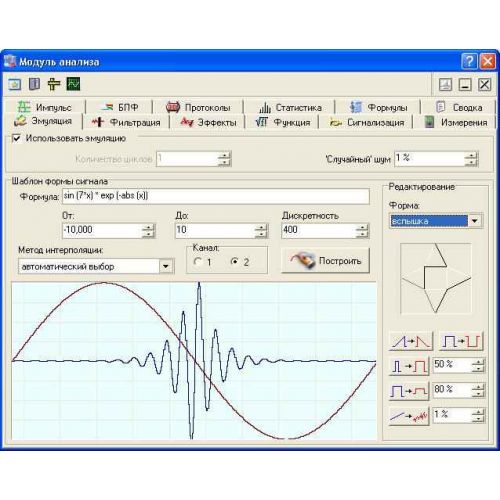

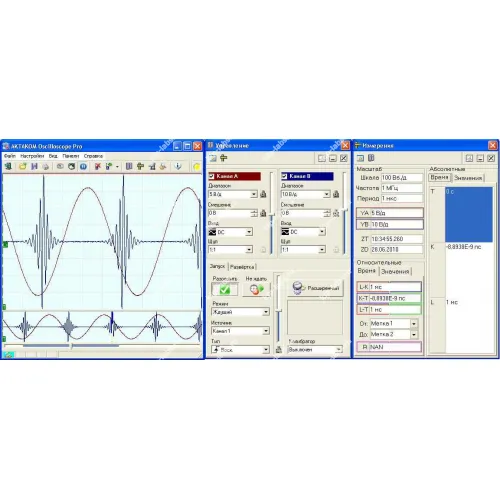

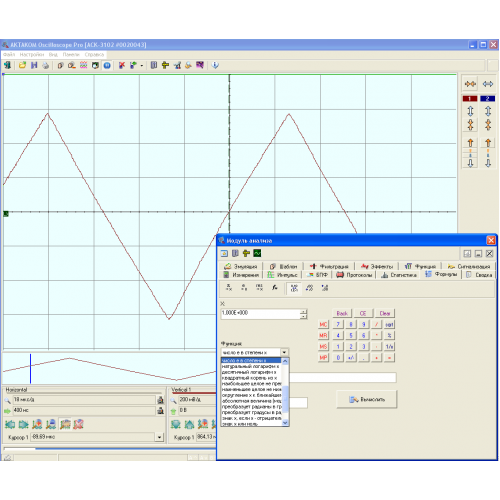

• Программное обеспечение

Техническое описание цифрового запоминающего USB осциллографа АСК-3172:

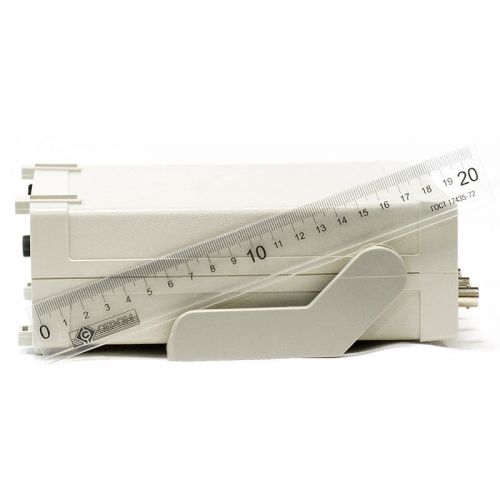

2-х канальный осциллограф - внешняя приставка к ПК, 100 МГц, дискретизация 8 бит/ 100 MS/s-10 GS/s, коэфф. отклонен. 2 мВ/дел - 10 В/дел., коэф. развертки 0,01 мкс/дел - 100 ч/дел., макс. вх. напряжение ±100 В, входы 1 МОм/50 Ом, режим самописца, анализатор спектра, цифровая фильтрация, вх. внешн. синхронизации, калибратор, USB 1.1., гальваническая развязка цепи питания по LAN, коммутатор 10/100BASE-T (LAN) ; ПО для Windows XP, Windows 7, Windows 8, Windows 8.1, Windows 10, блок питания 6,5 В, габариты 260х210х70 мм, масса 1,15 кг

Номер в Госреестре СИ: 40253-08 Номер в Госреестре СИ: 40253-08

Гарантийный срок: 25 месяцев Гарантийный срок: 25 месяцев

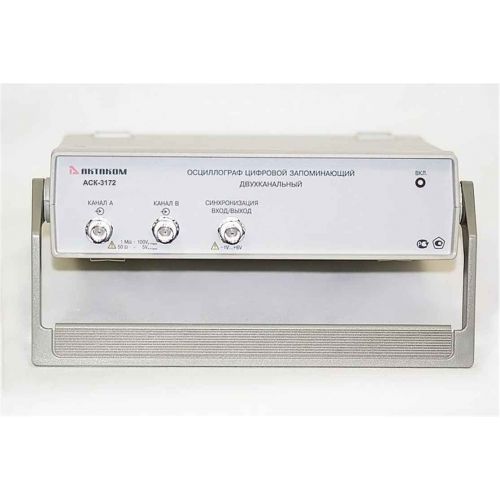

Профессиональная версия 2-канального цифрового запоминающего осциллографа выполнена в виде внешней приставки для ПК. Подключение возможно через USB-порт или через 10/100BASE-T (LAN)-коммутатор; благодаря широкому набору программных функций и удобному интерфейсу прибор пригоден для решения сложных измерительных задач.

Отличительные особенности осциллографа цифрового запоминающего АСК-3172:

• 2 независимых канала с полосой пропускания до 100 МГц;
• буфер записи 128 кБ на канал;
• произвольно выбираемая длина предзаписи/послезаписи;
• высокая чувствительность (от 2 мВ/дел);
• автоматическая настройка на входные сигналы;
• автоматическая идентификация пробника (щупа);

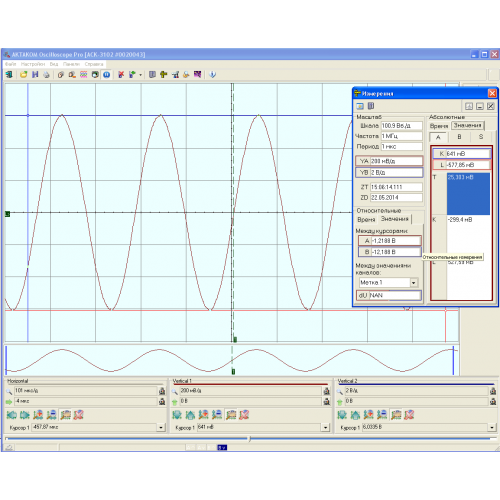

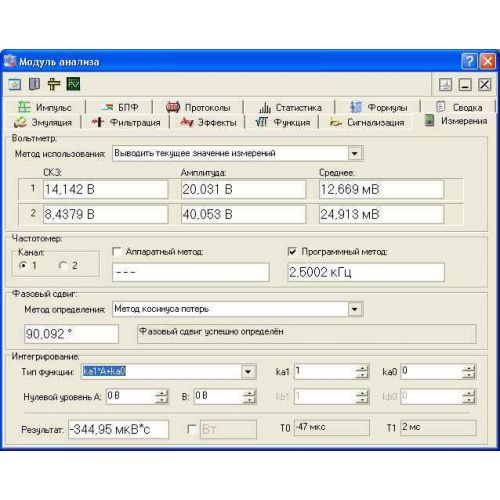

• большой выбор курсорных и автоматических измерений;
• статистические измерения и построение гистограмм (опция);
• спектроанализатор (БПФ) (опция);
• цифровой люминофор (опция);
• аварийная сигнализация (опция);

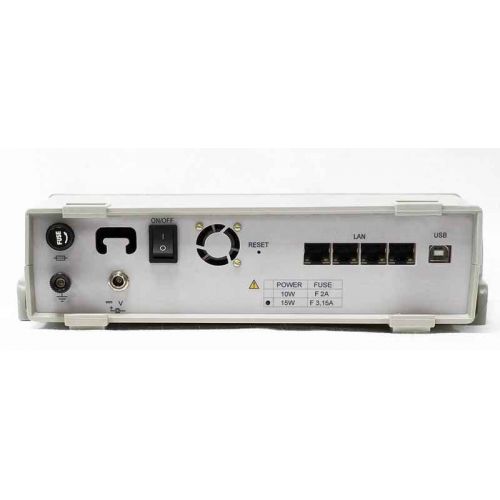

• подключение к ПК через USB 1.1 или 10/100BASE-T (LAN) - 4 гнезда.

Технические характеристики осциллографа цифрового запоминающего АСК-3172:

Комплект поставки АСК-3172:
