Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: Актаком
- Код товара: 12791
- Доступность: Предзаказ
- Оптовая цена: по запросу
-
Розничная цена:
0₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: ADS-2221M

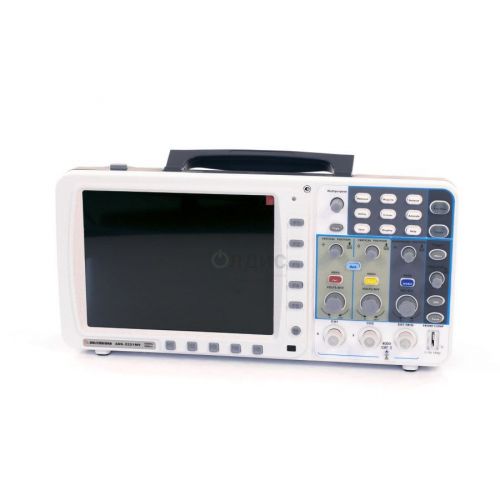

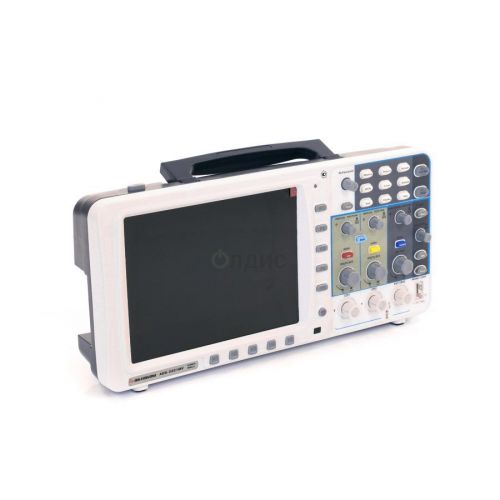

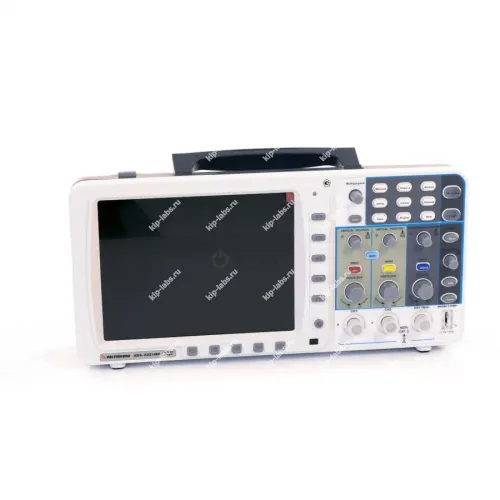

Назначение и принцип: Осциллограф цифровой ADS-2221M
Осциллограф ADS-2221M предназначен для записи и анализа временных электрических форм при выполнении работ по диагностике и наладке; прибор отображает амплитудно-временные характеристики исследуемых сигналов. Модель поставляет Актаком, при этом изделие включено в ассортимент осциллографов.
В процессе работы устройство выводит форму сигнала на экран, что упрощает локализацию источников помех и исследование их характеристик.
Функциональные опции
В ADS-2221M реализованы базовые режимы захвата и триггерования; это даёт возможность регистрировать как повторяющиеся, так и одиночные события сигнала.
Прибор оснащён набором измерительных инструментов для анализа формы сигнала, что облегчает экспорт данных и их последующую обработку на внешнем компьютере.
Сферы использования
На практике ADS-2221M применяют в сервисных мастерских, в учебных лабораториях и при приёмочных проверках на производстве. При калибровке рекомендуется проводить периодическую проверку корректности показаний, что снижает риск пропуска дефектов.
При пошаговой диагностике и при проверке отдельных элементов цепей уместно использовать дискретный режим отображения данных; при этом удобна индикация на экране для анализа каждого этапа проверки.
* - программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено с сайта производителя.
При эксплуатации полезно учитывать наличие интерфейсов для передачи данных, например RS-232, а также регулярно контролировать параметры самокалибровки.
Дополнительная комплектация ADS-2221M:
- SDS батарея, для осциллографа
- Актаком DSO-Soft, программное обеспечение
- SDS bag, cумка для осциллографа
Описание: цифровой осциллограф ADS-2221M
Серия ADS-2хх1M и ADS-2хххMV - это первые цифровые осциллографы Актаком с глубиной записи 10 миллионов точек на каждый канал.
Модель представляет собой оригинальный двухканальный цифровой запоминающий осциллограф с гибридной концепцией: конструкция выполнена в настольном формате, но прибор достаточно тонкий и поддерживает работу от батареи. При этом устройство фактически совмещает в себе черты настольного и переносного оборудования. Встроенное на экран руководство по эксплуатации доступно постоянно, что исключает необходимость в физическом мануале.
Система запуска включает 5 типов (фронт, видео, скорость нарастания, длительность импульса, поочередный запуск), а также предусмотрены 20 автоматических измерений для оперативного анализа сигнала. В комплект поставки входят два бесплатных программных продукта: AKTAKOM DSO Soft и более функциональный AKTAKOM DSO-Reader Light с расширенными средствами обработки, включая фильтрацию, программное прореживание, БПФ (10 типов окон) и 3 режима персистенции; присутствуют возможности масштабирования, настройки цветовых схем, курсорных и автоизмерений, а также сохранение в форматы AUL, *bmp, *wmf, *emf.

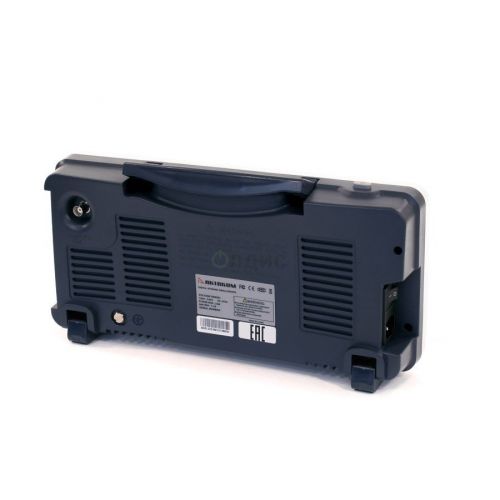

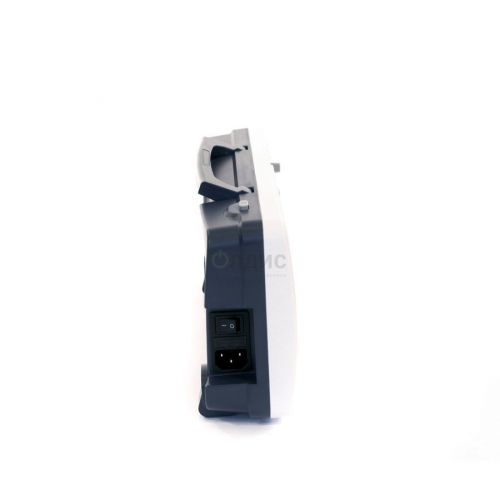

Корпус осциллографа выполнен сравнительно тонким - 7 см по современным меркам - и лёгким (1,8 кг), при этом предусмотрены ножки для установки в двух рабочих положениях. Экран - цветной ЖК- дисплей диагональю 8" (20,3 см) с разрешением 800 × 600 и палитрой в 65536 цветов; меню и система визуализации реализованы с развитой экранной навигацией. Отдельно отмечено удобное расположение отсека для батареи снизу и запас ресурса аккумулятора для нескольких часов автономной работы.
2 канала. Полоса пропускания - 200 МГц. Частота дискретизации - 2 Гвыб/с (1 Гвыб/с на канал). Макс. память - 10 М на каждый канал. Входной импеданс: 1 МОм. Курсорные измерения. 20 автоизмерения. Матем. функции. БПФ . Интерполятор: линейный, Sin(x)/x. Усреднение. Пиковый детектор. Хранение: 15 осциллограмм. Покадровый регистратор (1000 кадров). Интерфейс: USB-host, USB-device, LAN, RS-232. Дисплей: 20 см, цветной, TFT, 800 х 600. Бесплатное (в комплекте поставки) программное обеспечение AKTAKOM DSO Soft и AKTAKOM DSO-Reader Light с расширенной обработкой сигнала, включая фильтрацию; программное прореживание; БПФ (10 типов окон); 3 типа персистенции; сохранение в форматы AUL, *bmp, *wmf, *emf; масштабирование; настройку цветовых схем; курсорные и автоизмерения. Вес: 1,82 кг. Размеры: 340 x 155 x 70 мм.
Технические характеристики осциллографа ADS-2221M:
| Параметр | Значение |
|---|---|
| Полоса пропускания | 200 MГц |
| Количество каналов | 2 + внешний запуск |
| Регистрация | |
| Режим | Обычный, пиковый детектор, усреднение |
| Максимальная дискретизация (реальное время) | 2 Гвыб/сек (1 Гвыб/сек - 2 канала) |
| Вход | |
| Связь по входу | открытый, закрытый, земля |
| Входной импеданс | 1 MΩ±2% в параллель 10пФ± 5пФ |
| Учет ослабления пробников | 1X,10X,100X,1000X |
| Максимальное входное напряжение | 400 Вп-п (DC + AC пик-пик) |
| Ограничение полосы пропускания | 20 МГц, полный диапазон |
| Изолированность каналов | 50 Гц: 100 : 1 10 МГц: 40 : 1 |
| Задержка между каналами (типичное) | 150 пс |
| Параметры горизонтальной системы | |
| Диапазон частоты выборки | 0.5 Выб/сек ~ 2 Гвыб/сек (один канал), 0.5 Выб/сек ~ 1 Гвыб/сек (два канала) |
| Интерполяция | (sin x)/x |
| Глубина записи | 10 M точек на каждый канал |
| Коэффициент развертки | 1 нс/дел ~ 100 с/дел, с шагом 1~2~5 |
| Погрешность времени выборки и времени задержки | ±100 ppm |
| Погрешность измерения интервалов | однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс) усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс) |
| Параметры вертикальной системы | |
| АЦП | 8 бит |
| Вертикальное отклонение | 2 мВ/дел ~ 10 В/дел |
| Диапазон смещения | ±1 В (2 мВ ~ 50 мВ), ±10 В (100 мВ ~ 1 В), ±100 В (2 В ~ 10 В ) |
| Полоса пропускания для аналогового периодического сигнала | 200 МГц |
| Полоса пропускания для однократного сигнала | Полный диапазон |
| Низкочастотный предел | ≥5 Гц ( на входе, закрытый вход, -3dB) |
| Время нарастания | ≤1.75 нс (типичное) |
| Погрешность коэф.усиления | ±3% |
| Погрешность коэф.усиления (усреднения) | Усреднение по 16 регистрациям: ±(3% + 0.05 дел) |
| Измерения | |
| Курсорные | ΔV и ΔT между курсорами ΔV и ΔT между курсорами |
| Автоматические | Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA>B, DelayA>B-, +Width, -Width, +Duty, -Duty |
| Математические операции | сложение, вычитание, умножение, деление, БПФ |
| Сохранение во внутреннюю память | 15 осциллограмм |
| Фигуры Лиссажу Диапазон Сдвиг фаз | Полный ±3 градуса |
| Частота ( типичное) | 1 кГц прямоугольного сигнала |
| СИСТЕМА ЗАПУСКА | |
| Диапазон уровня запуска | |
| Внутренний | ±6 делений от центра экрана |
| EXT | ±600 мВ |
| EXT/5 | ±3 В |
| Погрешность уровня запуска (типичная) | |
| Внутренний | ±0.3 деления |
| EXT | ±(40 мВ + 6% от утановл. значения) |
| EXT/5 | ±(200mV +6% от утановл. значения) |
| Блокировка уровня запуска | |
| 100 нс ~ 10 с | |
| Автоматческая установка уровня 50% (типичное) | |
| Входной сигнал ≥50 Гц | |
| Запуск по фронту | |
| наклон | нарастающий, спадающий |
| чувствительность | 0.3 деления |
| Запуск по длительности импульса | |
| условие запуска | положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, = |
| диапазон установок | 24 нс ~ 10 с |
| Запуск по видеосигналу | |
| система | NTSC, PAL и SECAM |
| диапазон строк | 1-525 (NTSC) и 1-625 (PAL/SECAM) |
| Запуск по скорости нарастания | |
| условие запуска | положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, = |
| диапазон установок | 24 нс ~ 10 с |
| Поочередный запуск | |
| Режим запуск для канала CH1 | Edge, Pulse, Video, Slope |
| Режим запуск для канала CH2 | Edge, Pulse, Video, Slope |
| Основные технические характеристики | |
| Дисплей | |
| Тип дисплея | диагональ 8" , ЖК, TFT матрица |
| Разрешение дисплея | 800 (по горизонтали) × 600 (по вертикали) точек |
| Количество цветов | 65536 цветов |
| Выход для компенсации пробника | |
| Выходное напряжение (типичное) | амплитуда 5 В на нагрузке больше 1MΩ. |
| Частота (типичное) | Меандр 1 кГц |
| Интерфейс | |
| Для связи с ПК | USB 2.0, LAN, RS-232 |
| Сохранение | USB (форматы файлов .bmp и .bin) |
| Модуль Годен/Негоден | Встроенный |
| Питание | |
| Напряжение | 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II |
| Потребляемая мощность | <24 Вт |
| Предохранитель | 1 A, T тип, 250 В |
| Батарея питания (опция) | 4000 мАч / 3.7 В |
| Массо-габаритные параметры | |
| Габаритные размеры | 340 мм × 155 мм × 70 мм (Д*В*Г) |
| Вес | Около 1.82 кг |
Комплект поставки ADS-2221M:
| № | Наименование | Количество |
|---|---|---|
| 1 | Осциллограф ADS-2221MV | 1 |
| 2 | Осциллографические щупы | 2 |
| 3 | Сетевой кабель | 1 |
| 4 | USB кабель для подключения к ПК | 1 |
| 5 | Руководство по эксплуатации (краткая инструкция) | 1 |
| 6 | Aktakom DSO-Reader Light Программное обеспечение для портативных осциллографов * | 1 |
| 7 | Aktakom DSO-Soft Программное обеспечение для портативных осциллографов * | 1 |
| 8 | AULFConverter Конвертер файлов формата AKTAKOM USB Lab * | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 49918-12 |
| Производитель | Актаком |
| Страна производитель | Россия |
| Гарантия (мес.) | 14 |
