Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: ADS-2071MV
Модель исключена из производства. Сведения сохранены в справочных целях.

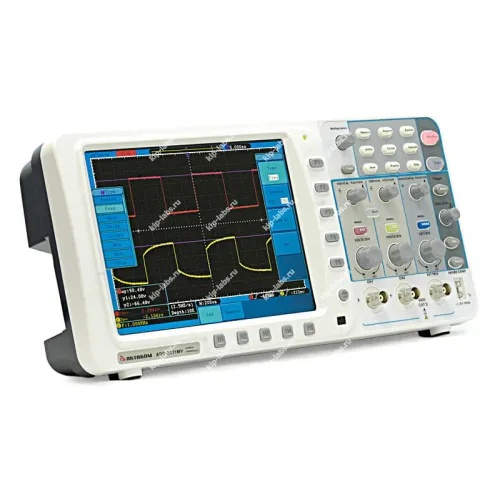

Кратко о модели: Осциллограф цифровой ADS-2071MV
ADS-2071MV представляет собой цифровой осциллограф для фиксации и отображения электрических сигналов, при этом производителем является Актаком.
Устройство используют для анализа формы, амплитуды и временных характеристик сигналов, что даёт возможность оценивать работу электронных схем; кроме того прибор включён в перечень осциллографов.
Ключевые особенности
Аппарат выполняет цифровую регистрацию входных сигналов, тем самым обеспечивая их сохранение для последующего анализа.
- Цифровая обработка входных сигналов
- Визуализация формы и временных параметров
- Возможность записи для последующего исследования
Где применяется
Модель преимущественно эксплуатируют в лабораториях и сервисных центрах, что позволяет использовать её при наладке, отладке и диагностике электронных устройств.
При необходимости прибор подключают к внешним интерфейсам или применяют в автономном режиме; благодаря этому расширяются варианты его эксплуатации.
Наличие стандартных интерфейсов упрощает интеграцию осциллографа в измерительные стенды и системы.
Дополнительная комплектация ADS-2071MV:
- SDS батарея, для осциллографа
- Актаком DSO-Soft, программное обеспечение

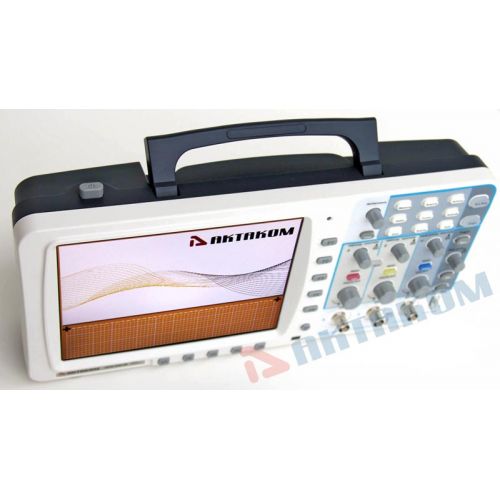

Описание цифрового осциллографа ADS-2071MV:
Осциллограф цифровой ADS-2071MV - представитель серии цифровых осциллографов Актаком ADS-2ххxM и ADS-2хххMV, при этом глубина записи достигает 10 миллионов точек на каждый канал.
Бесплатное (в комплекте поставки) программное обеспечение: AKTAKOM DSO-Reader Light с расширенной обработкой сигнала, включая фильтрацию; программное прореживание; БПФ (10 типов окон); 3 типа персистенции; сохранение в форматы AUL, *bmp, *wmf, *emf; масштабирование; настройку цветовых схем; курсорные и автоизмерения.
2 канала. Полоса пропускания - 70 МГц. Частота дискретизации - 1 Гвыб/с (500 Mвыб/с на канал). Макс. память - 10 М на каждый канал. Входной импеданс: 1 МОм. Курсорные измерения. 20 автоизмерения. Матем. функции. БПФ . Интерполятор: линейный, Sin(x)/x. Усреднение. Пиковый детектор. Хранение: 15 осциллограмм. Покадровый регистратор (1000 кадров). Интерфейс: USB-host, USB-device, VGA. Дисплей: 20 см, цветной, TFT, 800 х 600. Бесплатное (в комплекте поставки) программное обеспечение AKTAKOM DSO-Reader Lightс расширенной обработкой сигнала, включая фильтрацию; программное прореживание; БПФ (10 типов окон); 3 типа персистенции; сохранение в форматы AUL, *bmp, *wmf, *emf; масштабирование; настройку цветовых схем; курсорные и автоизмерения. Вес: 1,82 кг. Размеры: 340 x 155 x 70 мм.

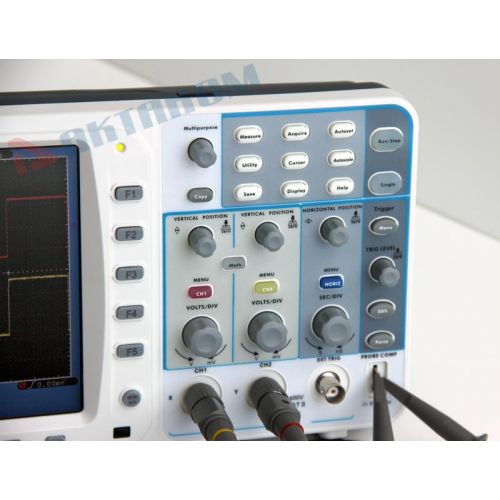

Особенности осциллографа цифрового ADS-2071MV:
- 2 канала;
- Полоса пропускания - 70 МГц;
- Частота дискретизации - 500 Мвыб/с (250 Mвыб/с на канал);
- Макс. память - 10 М на каждый канал;
- Входной импеданс: 1 МОм;
- Курсорные измерения;
- 20 автоизмерения;
- Матем. функции;
- БПФ;
- Интерполятор: линейный, Sin(x)/x;
- Усреднение;
- Пиковый детектор;
- Хранение: 15 осциллограмм;
- Покадровый регистратор (1000 кадров);
- Интерфейс: USB-host, USB-device, LAN, VGA;
- Дисплей: 20 см, цветной, TFT, 800 х 600;
- Вес: 1,82 кг;
- Размеры: 340 x 155 x 70 мм.
Технические харакетристики осциллографа цифрового ADS-2071MV:
| Параметр | Значение | ||
|---|---|---|---|
| Полоса пропускания | 70 MГц | ||
| Количество каналов | 2 + внешний запуск | ||
| Регистрация | Режим | Обычный, пиковый детектор, усреднение | |
| Макс. дискретизация (реальное время) | 500 Mвыб/сек (250 Mвыб/сек - 2 канала) | ||
| Вход | Связь по входу | открытый, закрытый, земля | |
| Входной импеданс | 1 MΩ±2% в параллель 10 пФ±5 пФ | ||
| Учет ослабления пробников | 1X, 10X, 100X, 1000X | ||
| Максимальное входное напряжение | 400 Вп-п (DC + AC пик-пик) | ||
| Ограничение полосы пропускания | полный диапазон | ||
| Изолированность каналов | 50 Гц: 100 : 1 | ||
| 10 МГц: 40 : 1 | |||
| Задержка между каналами (типичное) | 150 пс | ||
| Параметры горизонтальной системы | Диапазон частоты выборки | 0.5 Выб/сек ~ 500 Mвыб/сек (один канал) | |
| 0.5 Выб/сек ~ 250 Mвыб/сек (два канала) | |||
| Интерполяция | (sin x)/x | ||
| Глубина записи | 10 M точек на каждый канал | ||
| Коэффициент развертки | 5 нс/дел ~ 100 с/дел, с шагом 1~2~5 | ||
| Погрешность времени выборки и времени задержки | ±100 ppm | ||
| Погрешность измерения интервалов (DC~100 МГц) | однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс) | ||
| усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс) | |||
| Параметры вертикальной системы | АЦП | 8 бит | |
| Вертикальное отклонение | 2 мВ/дел ~ 10 В/дел | ||
| Диапазон смещения | ±10 делений | ||
| Полоса пропускания для аналогового периодического сигнала | 70 МГц | ||
| Полоса пропускания для однократного сигнала | Полный диапазон | ||
| Низкочастотный предел | ≥5 Гц ( на входе, закрытый вход, -3dB) | ||
| Время нарастания (60 МГц) | ≤5.0 нс (типичное) | ||
| Погрешность коэф.усиления | ±3% | ||
| Погрешность коэф.усиления (усреднения) | Усреднение по 16 регистрациям: ±(3% + 0.05 дел) | ||
| Измерения | Курсорные | ΔV и ΔT между курсорами | |
| Автоматические | Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B, DelayA→B¯, +Width, -Width, +Duty, -Duty | ||
| Математические операции | +, -, *, / ,FFT | ||
| Сохранение во внутреннюю память | 15 осциллограмм | ||
| Фигуры Лиссажу | Диапазон | Полный | |
| Сдвиг фаз | ±3 градуса | ||
| Частота ( типичное) | 1 кГц прямоугольного сигнала | ||
Система запуска осциллографа цифрового ADS-2071MV:
| Параметр | Значение | ||
|---|---|---|---|
| Диапазон уровня запуска | Внутренний | ±6 делений от центра экрана | |
| EXT | ±600 мВ | ||
| EXT/5 | ±3 В | ||
| Погрешность уровня запуска (типичная) | Внутренний | ±0.3 деления | |
| EXT | ±(40 мВ + 6% от утановл. значения) | ||
| EXT/5 | ±(200mV +6% от утановл. значения) | ||
| Блокировка уровня запуска | 100 нс ~ 10 с | ||
| Автоматческая установка уровня 50% (типичное) | Входной сигнал ≥50 Гц | ||
| Запуск по фронту | наклон | нарастающий, спадающий | |
| чувствительность | 0.3 деления | ||
| Запуск по длительности импульса | условие запруска | положительная полярность импульса: >, <, = | |
| отрицательная полярность импульса: >, <, = | |||
| диапазон установок | 24 нс ~ 10 с | ||
| Запуск по видеосигналу | система | NTSC, PAL и SECAM | |
| диапазон строк | 1-525 (NTSC) и 1-625 (PAL/SECAM) | ||
| Запуск по скорости нарастания | условие запуска | положительная полярность импульса: >, <, = | |
| отрицательная полярность импульса: >, <, = | |||
| диапазон установок | 24 нс ~ 10 с | ||
| Поочередный запуск | Режим запуск для канала CH1 | Edge, Pulse, Video, Slope | |
| Режим запуск для канала CH2 | Edge, Pulse, Video, Slope | ||
Основные технические харакетристики осциллографа цифрового ADS-2071MV:

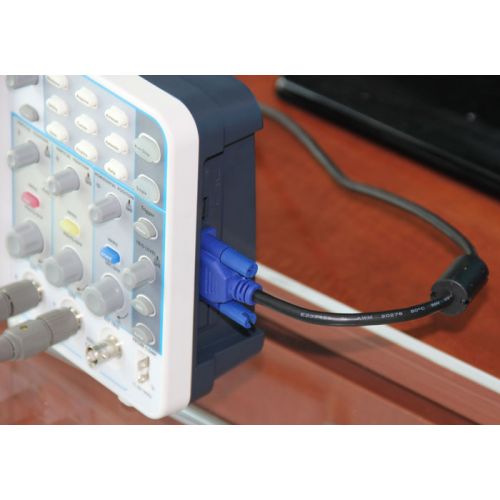

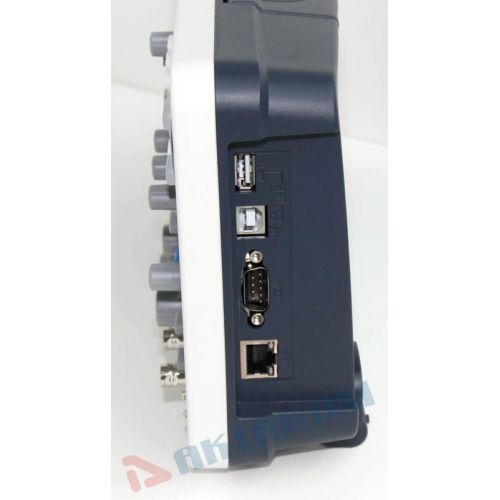

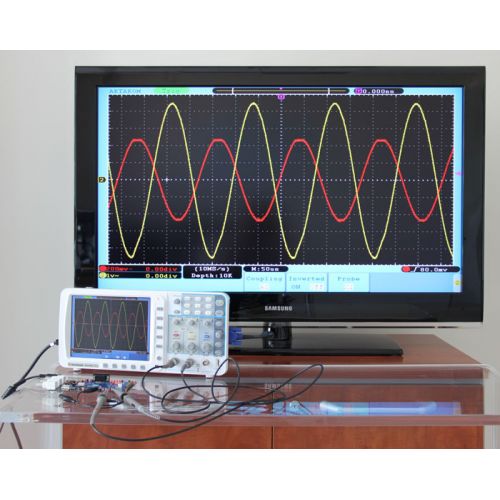

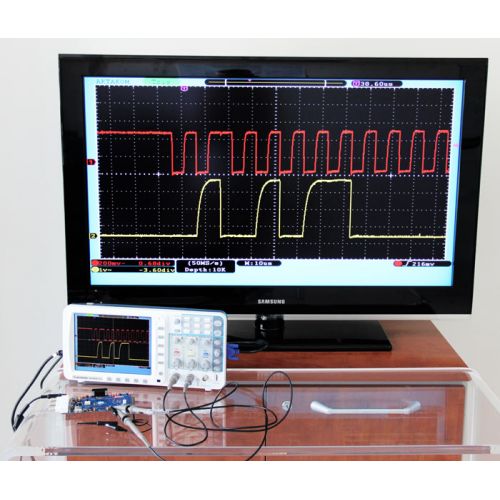

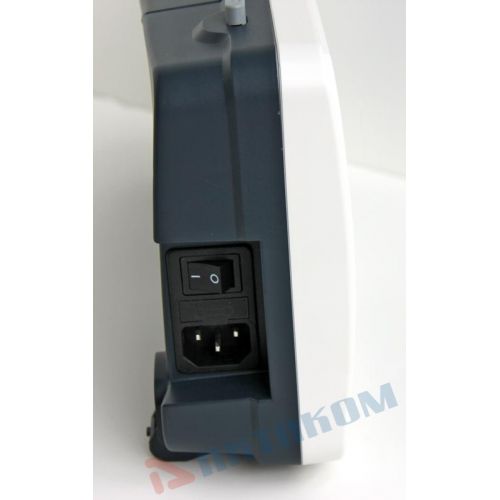

| Параметр | Значение |
|---|---|
| Дисплей | |
| Тип дисплея | диагональ 8” , ЖК, TFT матрица |
| Разрешение дисплея | 800 (по горизонтали) × 600 (по вертикали) точек |
| Количество цветов | 65536 цветов |
| Выход для компенсации пробника | |
| Выходное напряжение (типичное) | амплитуда 5 В на нагрузке больше 1MΩ. |
| Частота (типичное) | Меандр 1 кГц |
| Интерфейс | |
| Для связи с ПК | USB2.0, LAN |
| Сохранение | USB |
| Выход | VGA |
| Модуль Годен/Негоден | Встроенный |
| Питание | |
| Напряжение | 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II |
| Потребляемая мощность | <18 Вт |
| предохранитель | 1 A, T тип, 250 В |
| Батарея питания (опция) | 4000 мАч / 3.7 В |
| Массо-габаритные параметры | |
| Габаритные размеры | 340 мм × 155 мм × 70 мм (Д*В*Г) |
| Вес | Около 1.82 кг |
| Габаритные размеры в упаковочной таре | 220х110х430 мм |
| Вес в упаковочной таре | 2,6 кг |

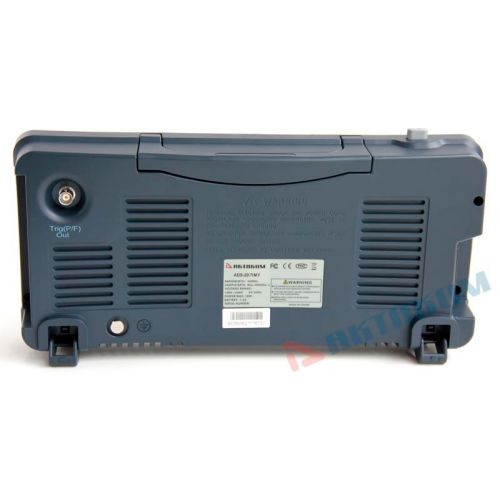

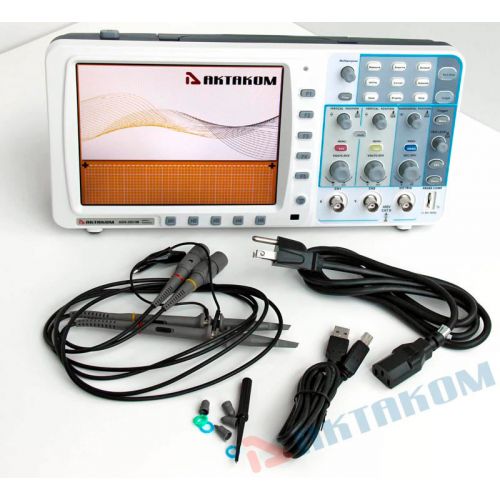

Комплект поставки ADS-2071MV:
| № | Наименование | Количество |
|---|---|---|
| 1. | Осциллограф ADS-2071MV | 1 |
| 2. | Осциллографические щупы | 2 |
| 3. | Кабель питания | 1 |
| 4. | Кабель USB | 1 |
| 5. | Носитель с программным обеспечением и руководством пользователя | 1 |
| 6. | Краткое руководство пользователя | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | Актаком |
| Страна производитель | Россия |
| Гарантия (мес.) | 14 |
