Hantek DSO6204BD USB осциллограф

Назначение и принцип: Hantek DSO6204BD USB осциллограф

Устройство применяется для проведения заводских испытаний, этапов разработки и проектирования электронных систем, а также для поиска и устранения неисправностей в аналоговых цепях. Он также востребован в учебных лабораториях.

При выпуске модель входит в линейку Hantek, при этом реализована возможность работы с портативными компьютерами через USB 2.0 без необходимости во внешнем питании; осциллографы-совместимость упрощает интеграцию с существующими стендами и ПО.

На практике допустима дискретность сбора данных при анализе сложных сигналов. При калибровке рекомендуется следовать процедурам производителя, что сохраняет сопоставимость результатов между измерениями.

Функциональные опции

При эксплуатации прибор обеспечивает 4 канала одновременного измерения, при этом доступна частота дискретизации до 1ГГц при работе одного канала, что позволяет фиксировать быстрые переходные процессы.

Чувствительность начинается от 2мВ/дел, а встроенный интерфейс USB 2.0 исключает необходимость внешнего источника питания. Это также упрощает подключение к ноутбуку для полевого использования.

При сохранении данных доступны форматы текстовый, jpg/bmp и MS excel/word file, что облегчает документирование результатов и последующий анализ. Встроенный режим FFT дает возможность перехода в частотную область для спектрального анализа.

Генератор сигналов обеспечивает генерацию СПФ до 25МГц, при этом к одному компьютеру можно подключать несколько устройств для расширения каналов контроля.

Сферы использования

В работе прибор применяется при сервисном обслуживании и отладке электронных модулей на производстве, а также при проектировании лабораторных образцов. Это делает осциллограф полезным инструментом на этапах прототипирования и тестирования.

При эксплуатации в образовательной среде модель используется для демонстрации основ временных и частотных характеристик сигналов. На практике он удобен для задач, где требуется портативность и совместимость с ПК.

Описание осциллографа Hantek DSO-6204bd:

Осциллографы Hantek DSO-6204bd является совершенным инструментом для заводских испытаний, разработки и проектирования, операций, связанных с испытанием и устранением неполадок аналоговых схем, а также для обучения.

Отличительные особенности:

• 4 канала.
• Частота дискретизации до 1ГГц (при работе 1 канала) в реальном временени.
• Чувствительность от 2мВ/дел.
• Интерфейс USB 2.0, не требует внешнего питания.
• Подходит для использования с портативными компьютерами. Аллюминиевый корпус.
• Размер (мм):205(длина) x 120(ширина) x 35(высота). Может быть расположен как горизонтальн, так и вертикально. Занимает минимум площади стола.
• ОС: Windows 7,8,10.
• Сохранение сигнала в следующие форматы: текстовый, jpg/bmp, MS excel/word file.
• FFT
• Встроенный генератор СПФ до 25МГц.
• К одному компьютеру можно подключать несколько устройств

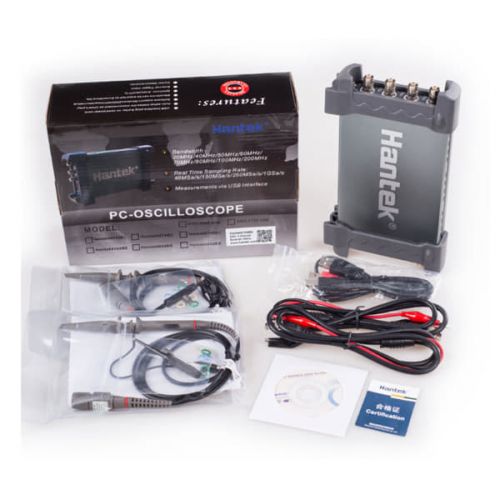

Комплект поставки Hantek DSO-6204bd:

• USB осциллограф Hantek DSO-6204bd - 1 шт
• USB Кабель - 1шт.
• Диск с ПО - 1шт.
• Щупы с переключателем 1:1, 1:10 - 2шт.
• Зажимы-крокодилы с BNC соединением - 2 шт.
• BNC кабель - 1шт.

Технические характеристики осциллографа Hantek DSO-6204bd:
