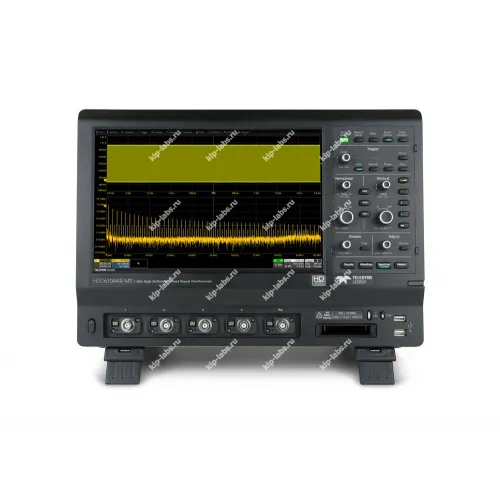

Осциллограф цифровой HDO6034AR

Описание модели: Осциллограф цифровой HDO6034AR

Осциллограф HDO6034AR предназначен для измерения и углублённого анализа электрических сигналов в лабораторных и эксплуатационных условиях, что позволяет исследовать их временные и амплитудные характеристики, и устройство выпускается компанией Teledyne LeCroy, что обеспечивает совместимость с рядом фирменных средств.

Прибор может быть включён в состав рабочих стендов и одновременно эксплуатироваться как автономный инструмент. Также модель подходит для выполнения тестовых и диагностических задач в области осциллографы, что упрощает обмен данными и их последующую обработку.

При необходимости применяют дискретные режимы измерения. Для поддержания воспроизводимости выполняют самокалибровку. Уместно применение дискретных режимов и регулярная самокалибровка; стандартные интерфейсы упрощают интеграцию в существующие тестовые цепочки.

Преимущества

• Поддержка многоканальной записи сигналов и наглядные средства отображения
• Средства математической обработки и анализа временных сигналов
• Разнообразные варианты подключения к внешним системам и периферийным тестовым устройствам
• Интуитивный пользовательский интерфейс и возможности расширения функционала

Область применения

• Используют в научно-исследовательских и опытно-конструкторских проектах
• Диагностика и наладка электронных схем и приборов
• Контроль качества и проведение приемочных испытаний на производстве
• Применяют в учебных лабораториях и при техническом обучении

Краткое описание цифрового осциллографа HDO6034AR

• 4 аналоговых канала
• Полосы пропускания: 350 МГц, 500 МГц, 1 ГГц
• Разрядность АЦП: 12 бит
• Частота дискретизации: до 10 ГГц (аналоговые каналы); до 1,25 ГГц (цифровые каналы)
• Объем памяти: 50 МБ/канал, опция до 250 МБ/канал (аналоговые каналы); 50 МБ на 16 каналов, опция до 125 МБ на 16 каналов (цифровые каналы)
• Режим WaveScan: поиск аномалий в длинной записи по 20 условиям
• Режим “Анализатор спектра” в стандартной комплектации
• Авто- и курсорные измерения, расширенные функции матанализа
• Интеллектуальная система синхронизации, синхронизация ТВ и HDTV (опция синхронизации и декодирования по последовательным протоколам)
• Возможность интеграции с пакетами MathCad, MatLab, Excel
• Программные опции: анализ мощности, цифровая фильтрация, параметры ЭМС, анализ телеком. масок и глазковых диаграмм, интерфейс пользователя
• Пользовательский интерфейс MAUI + One Touch
• Приложение LabNotebook для создания отчетов и документирования результатов
• «Открытая» платформа на базе ОС WIN 7 (64 bit)
• Большой цветной сенсорный ЖКИ (31 см)
