- Производитель: GW Instek
- Код товара: 13142
- Доступность: В наличии
-
251680₽
- С учетом НДС 251680₽
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: GDS-72202

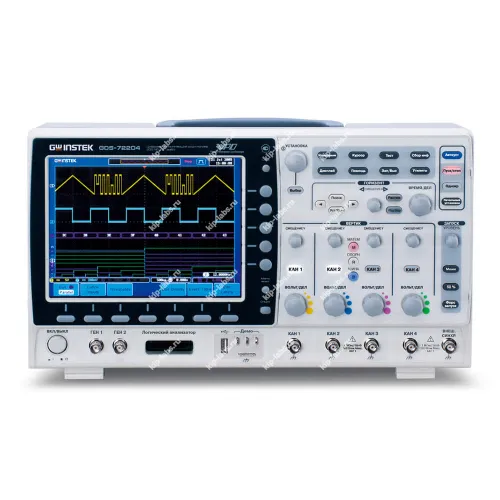

Отличительные особенности цифрового запоминающего осциллографа GDS-72202
- Количество каналов 2, 4
- Полоса пропускания 70, 100, 200 и 300 МГц
- Частота дискретизации: 1 ГГц на каждый канал (2 ГГц при объединении), эквивалентная 100 ГГц
- Объем памяти 1 МБ на канал (2 МБ – при объединении)
- Инновационная технология VPO (virtual persistence oscilloscopes): визуализация сигнала в режиме аналогового осциллографа (скорость обновления экрана 80.000 осц./с)
- Режимы сбора данных: выборка, пиковый детектор (> 2 нс), усреднение (2 /…/ 256), интерполяция Sin X/x
- Режим сегментированной памяти (до 2048 сегментов)
- Режим «Поисковая машина/ Search» для поиска событий по условиям заданным пользователем, синхронизация по длит. импульса и ТВ
- 28 видов автоматических измерений параметров, курсорные измерения
- Режим автоизмерения временных задержек (8 параметров)
- Функция автоустановки параметров развертки, запуска
- Функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (?dt) , извлечение кв. корня (?)
- Частотный анализ (БПФ): на участке 1 кб (БПФ с.к.з./ БПФ дБ)
- Цифровой фильтр с ручной регулировкой
- Режимы растяжки окна, самописец и XY
- Внутренняя память: 24 осциллограммы, 20 профилей настроек
- Синхронизация и декодирование сигналов I2C, SPI*, UART, CAN, LIN и параллельных шин (8 кан/ 16 кан логический анализатор – опция DS2-8LA/ DS2-16LA)
- Функциональный генератор до 5 МГц (синус, треугольник, меандр с регулируемой скважностью - опция DS2-FGN)
- Интерфейсы: USB 2.0 для управления и сохранения данных (host/device), RSR-232, опции – GPIB, LAN + VGA
- Цветной SVGA TFT-дисплей (20 см)

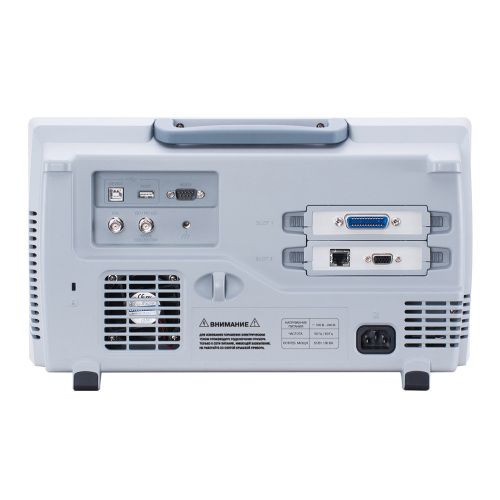

- Два слота на задней панели для установки опций
- Вывод данных на печать (поддержка PictBrige)
- Русифицированное меню, 3 года гарантии
Технические характеристики осциллографа GDS-72202
| Характеристика | Параметр | Значения |
|---|---|---|
| Канал вертикального отклонения | Число каналов | 2 / 4 |
| Полоса пропускания (-3 дБ) | 0…200 МГц | |
| Огр. полосы пропускания | 20, 100 МГц | |
| Коэф. отклонения (Коткл.) | 1 мВ/дел…10 В/дел | |
| Погрешность установки Коткл. | ± 3 % | |
| Время нарастания | 1,75 нс | |
| Входной импеданс | 1 МОм (± 2 %) / 16 пФ | |
| Макс. входное напряжение | 300 В (DC+AС пик), Кат I | |
| Математика | +, -, х; БПФ на участке 1 кб (дБ или мВ с.к.з) | |
| Канал горизонтального отклонения | Коэф. развертки (Кразв.) | 1 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел |
| Погрешность установки Кразв. | ± 0,002 % | |
| Режимы работы | Основной, задержанный (10 нс…10 с), ZOOM окна, самописец, X-Y | |
| синхронизация | Источники синхросигнала | любой из каналов, внешний (Ext), сеть, по лог. шине (D0-D15) |
| Режимы запуска развертки | Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), пред- (20 дел.) и послезапуск (1000 дел), по фронту, рант, по длительности импульса (10 нс…10 с), по событию (1…65535), попеременно (ALT); опция (Л.А.) - I2C, SPI*, UART, паралл. шина | |
| Связь входа синхронизации | ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC | |
| Чувствительность синхронизации | 0…100 МГц: 1 дел или 1 мВ; 100…200 МГц: 1,5 дел или 15 мВ; 200…300 МГц: 2 дел или 20 мВ | |
| Аналого-цифровое преобразование | Разрешение по вертикали | 8 бит |
| Частота дискретизации | 1 ГГц на канал (2 ГГц при объединении каналов) | |
| Эквив. частота дискретиз. | 100 ГГц (для периодического сигнала) | |
| Интерполяция | SinX/x | |
| Длина записи | 1 МБ (2 МБ при объединении каналов) | |
| Пиковый детектор | 2 нс | |
| Режимы работы | Выборка, пик. детектор (> 2 нс); усреднение, накопление, однократн. | |
| Курсорные измерения | Функции | DU; DT; 1/DT |
| Автоматические измерения | Функции по вертикали | Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; |
| Функции по горизонтали | f; T; t нарастания; t среза; +t; -t; коэф. заполнения (%), фаза | |
| Измерение задержки | FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF | |
| Дополнительные возможности | Интерфейс | USB, RS-232, опционально: GPIB (DS2-GPIB), VGA+LAN (DS2-LAN) |
| Автоустановка | В/дел, с/дел, параметры синхросигнала | |
| Технология VPO | Захват и отображение редких сигналов и глитчей в режиме аналогового осциллографа (с накоплением). Скорость обновления экрана до 80.000 раз в сек. | |
| Режим X-Y | Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3° до 100 кГц | |
| Внутренняя память | Запись/считывание: 24 осциллограммы; 20 профилей | |
| Встроенный flash диск | 64 МБ | |
| Слоты для установки опций | 2 шт (на задней панели) | |
Логический анализатор | Частота дискретизации | 500 МГц |
| Полоса пропускания | 200 МГц | |
| Длина памяти | до 2 МБ/канал | |
| Число каналов | 16 кан (D15~D0) или 8 кан (D7~D0) – в зависимости от типа опции ЛА | |
| Синхронизация | по фронту, по последовательности, по длительности импульса, по шинам I2C, SPI*, UART, Parallel bus (параллельная шина) | |
| Порог срабатывания | TTL, CMOS, ECL, PECL, пользовательский (± 10 В) | |
| Макс. входное напряжение | ± 40 В | |
| Максимальное напряжение | ± 500 мВ | |
| Входное сопротивление | 101 кОм/ 8 пФ | |
| Вертикальное разрешение | 1 бит | |
генератор Функциональный | Формы сигналов | Синус, прямоугольник, треугольник |
| Частотный диапазон | 0,1Гц ~ 5 МГц (Синус, Прямоугольник) | |
| Выходной уровень | 60 мВпик-пик ~ 6 Впик-пик (1 МОм) | |
| Погрешность установки: | Частота: ±5*10-5; Амплитуда: ±10% | |
| Постоянное смещение | ± 2 В (1 МОм); ± 1 В (50 Ом) | |
| Скважность | 5 % ~ 95 % (только для прямоугольника) | |
| Общие данные | ЖК-дисплей | Цветной (TFT) SVGA, диагональ 20 см, 810 дел (разреш. 800 х 600) |
| Напряжение питания | 100…240 В, 48…63 Гц (автовыбор); потребл. 18 Вт | |
| Габариты | 380 х 220 х 145 мм | |
| Масса | 4,2 кг | |
| Комплект поставки | Шнур питания (1), делитель 1:1/1:10 (2/4 по числу каналов), РЭ (1) | |
| Опции | GSC-008 - мягкая сумка для транспортировки и хранения |
* Примечание: Для работы на шине SPI требуется модель, как минимум с 3-мя входными каналами (GDS-72074, GDS-72104, GDS-72204, GDS-72304).
Опции для осциллографа GDS-72202
| Наименование | Описание |
|---|---|
| ОПЦИИ | |
| DS2-LAN** | Интерфейс LAN и VGA выход для подключения внешнего монитора |
| DS2-GPIB** | Интерфейс GPIB |
| DS2-FGN** | Функциональный генератор / DDS (съемный модуль) |
| DS2-8LA | Логический анализатор, 8 каналов: модуль для установки в осциллограф (GLA-08) + логический пробник (GTL-08LA) |
| DS2-16LA | Логический анализатор, 16 каналов: модуль для установки в осциллограф (GLA-16) + логический пробник (GTL-16LA) |
| Дополнительные аксессуары | |
| GTL-08LA | Логический пробник, 8 каналов |
| GTL-16LA | Логический пробник, 16 каналов |
| GLA-08 | Модуль логического анализатора для установки в осциллограф, 8 каналов |
| GLA-16 | Модуль логического анализатора для установки в осциллограф, 16 каналов |
** Примечание: Установка не более 2-х опций одновременно в один осциллограф.
Аппаратные опции DS2-FGN, DS2-8LA / обеспечивают возможность самостоятельной установки пользователем.
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 56370-14 |
| Производитель | GWInstek |
| Страна производитель | Китай |
| Гарантия (мес.) | 36 |
