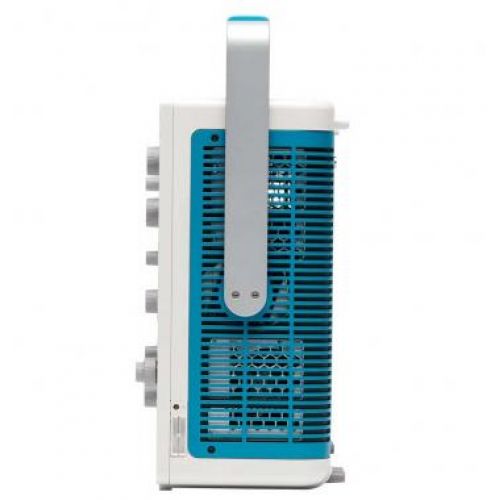

MSO46 4-BW-500 Осциллограф смешанных сигналов

Назначение и принцип: MSO46 4-BW-500 Осциллограф смешанных сигналов

MSO46 4-BW-500 - прибор от Tektronix, предназначенный для съёмки и анализа аналоговых и цифровых сигналов во временной области; при этом он осуществляет синхронную регистрацию множества каналов, что упрощает сопоставление событий и ускоряет поиск источников аномалий.

На практике устройство применяют для контроля форм сигналов и проверки временных соотношений. В работе осциллограф также используют для оценки поведения интерфейсов и диагностики их взаимодействия, причём этот инструмент относится к классу осциллографы.

При эксплуатации полезно учитывать встроенные средства измерений и возможности обмена данными, что позволяет интегрировать прибор в существующие системы тестирования и калибровки. При калибровке применяют проверенные методики для обеспечения сопоставимости результатов; уместна дискретность настроек и опции самокалибровки, которые повышают удобство эксплуатации.

Серия 4 представляет собой настольный осциллограф с наибольшим количеством каналов и самым большим экраном в своём классе. Экран поддерживает сенсорное управление, что упрощает навигацию и повышает скорость работы.

MSO 4-й серии обеспечивает лучшую видимость сложных систем, предлагая четырёх- и шестиканальные варианты с 13,3-дюймовым дисплеем высокой чёткости (1920 x 1080). В работе это особенно важно для встроенных систем, трехфазной силовой электроники, автомобильной электроники и при проектировании источников питания и преобразователей постоянного тока, где требуется одновременный контроль более четырёх аналоговых сигналов.

Система FlexChannel реализует гибкость конфигурации: каждый вход можно использовать как отдельный аналоговый канал, как набор из восьми цифровых линий с логическим пробником TLP058 или для одновременного вывода аналоговой и спектральной информации с независимыми элементами управления для каждой области, что позволяет адаптировать прибор под конкретные задачи.

Для шести моделей с FlexChannel доступны различные сочетания аналоговых и цифровых каналов; конфигурацию легко менять в любой момент, добавляя или убирая логические пробники TLP058, при этом оператор всегда получает нужное число цифровых каналов.

Функциональные опции

• Синхронная съёмка аналоговых и цифровых сигналов для коррелированного анализа.
• Набор триггеров и инструментов для выбора и удержания интересующих событий.
• Встроенные измерительные и математические операции для оценки амплитудно-временных параметров.
• Возможности сохранения трасс и передачи данных для последующей обработки.

Сферы использования

• Разработка и отладка электронных устройств и модулей.
• Тестирование и приёмка плат на производстве.
• Сервисное обслуживание и диагностика оборудования.
• Образовательные и лабораторные исследования.

Комплектация осциллографа MSO46 4-BW-500

• Цифровой осциллограф смешанных сигналов MSO46 4-BW-500

Отличительные особенности осциллографа MSO46 4-BW-500

• Навигация по сигналам при помощи жестов перелистывания;
• Масштабирование сигналов для улучшения обзора;
• Перетаскиваемые маркеры и измерения.

Технические характеристики осциллографа MSO46 4-BW-500
