- Производитель: Актаком
- Код товара: 12510
- Доступность: В наличии
-
2551₽
- С учетом НДС 2551₽
- Артикул: АСК-3107 L

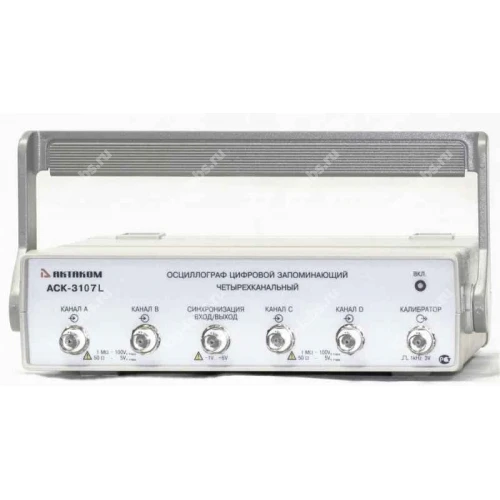

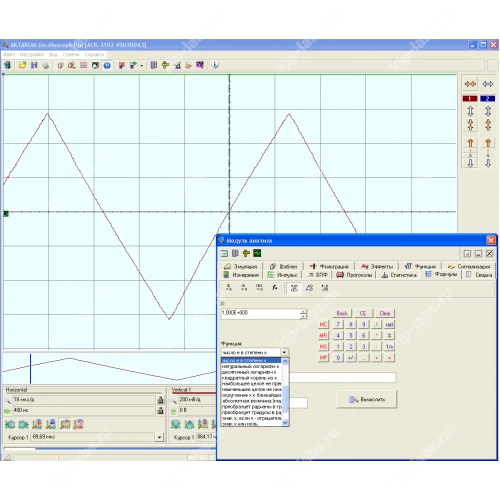

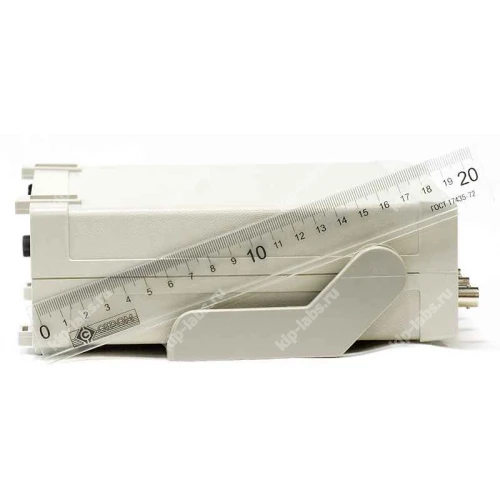

Описание четырехканального USB осциллографа - приставки СК-3107 L:
Цифровые запоминающие осциллографы АСК-31xx — приставки к компьютеру, предназначены для широкого диапазона осциллографических измерений, встречающихся в электронике, разработке и научно-исследовательских лабораториях и используется совместно с персональным компьютером, снабженным параллельным портом LPT, USB - портом или LAN.

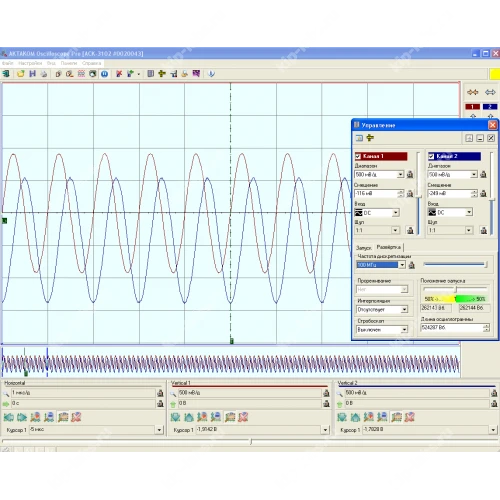

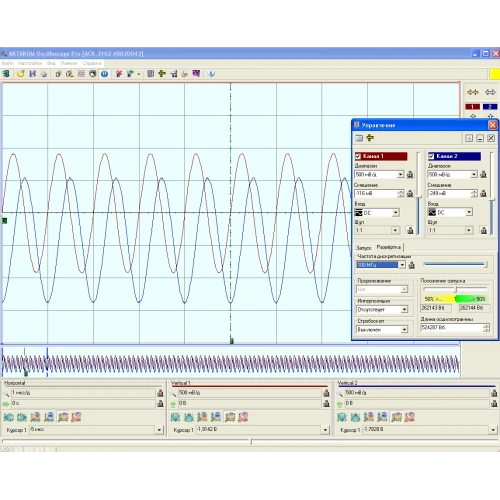

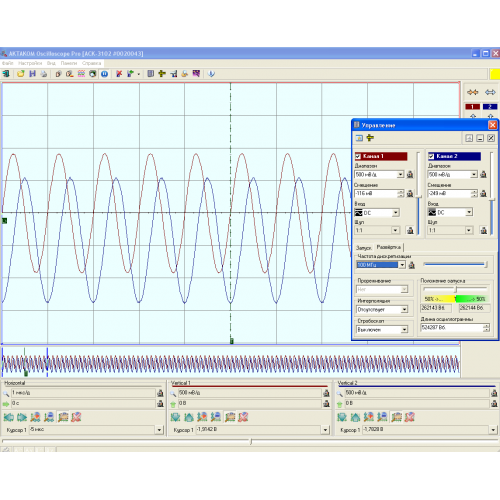

Вируальные осциллографы АСК-31xx позволяют пользователю наблюдать форму сигнала, используя два (АСК-3106, АСК-3106L, АСК-3116) или четыре (АСК-3107, АСК-3107L, АСК-3117) независимых канала с разрешением 8 бит и чувствительностью от 2 мВ/дел до 10 В/дел в полосе частот от 0 до 100 МГц с аппаратным буфером на 131071 выборок для каждого канала. Входное сопротивление выбирается программно — 1 МОм или 50 Ом.

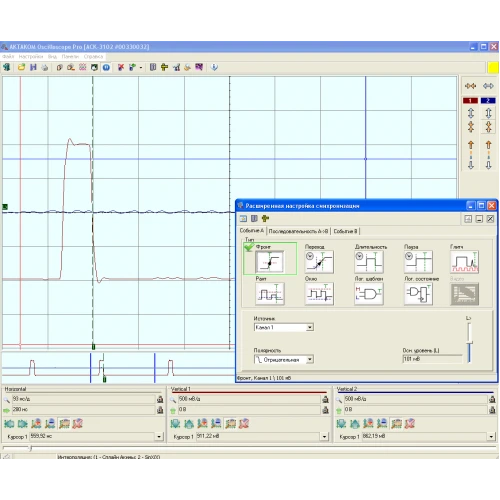

Прибор имеет стандартную систему синхронизации, работающую в режимах «ждущий», «одиночный» и «авто» с регулируемым уровнем запуска. Дополнительно запуск может осуществлять по входу внешней синхронизации (порог срабатывания TTL–уровня).
Гарантийный срок: 25 месяцев
Отличительные особенности USB осциллографа СК-3107 L:
- Дискретизация до 100 МГц в режиме реального времени;
- 4 независимых канала с полосой до 100 МГц на канал;
- Большая, определяемая пользователем длина записи — до 132 кБ на канал;
- Произвольно настраиваемый режим предзаписи/послезаписи;
- Высокая чувствительность (от 2 мВ/дел);
- Высокоомный (1 МОм) и низкоомный (50 Ом) вход, программно коммутируемые входы;

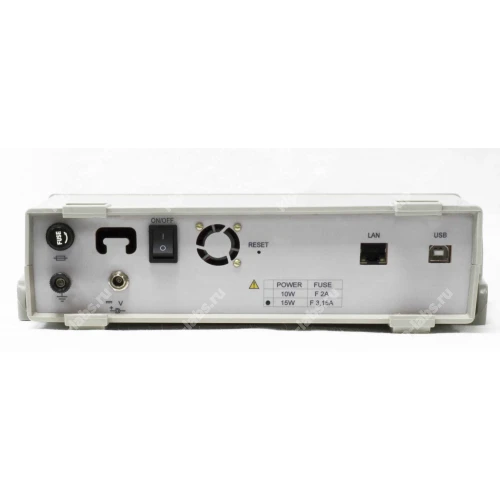

- Интерфейс — USB 1.1, 10/100 Base-T (LAN);
- Режим (безбумажного) самописца, аварийная сигнализация;
- Кнопка автоматической настройки развертки/синхронизации;

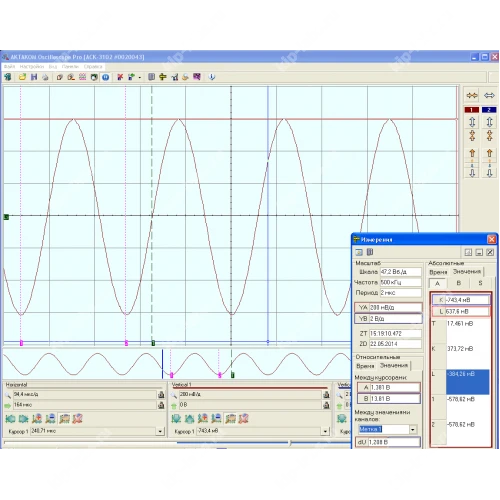

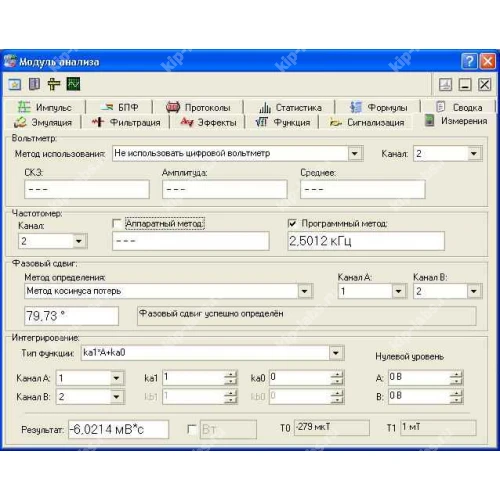

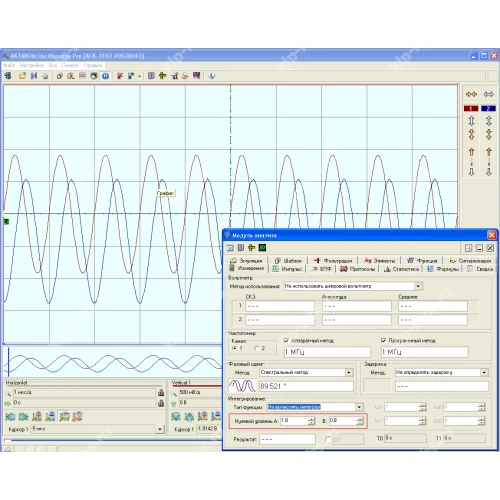

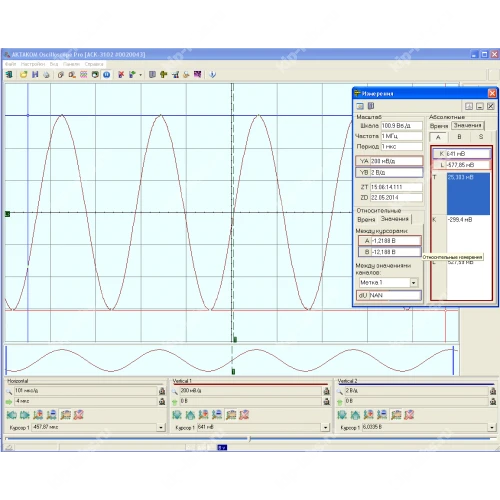

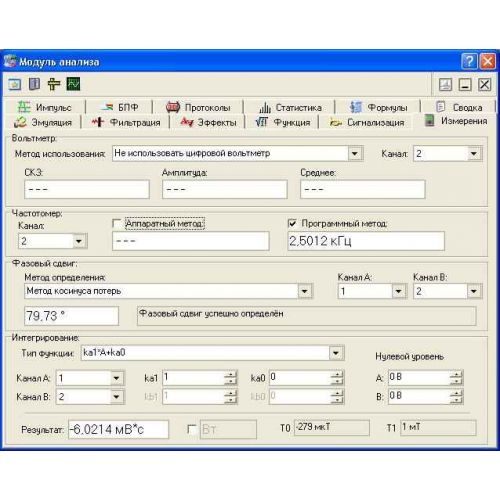

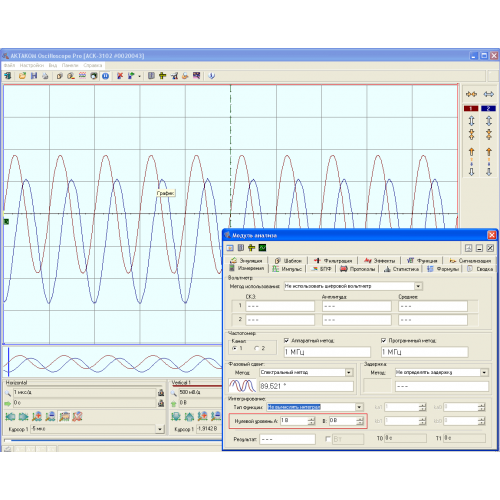

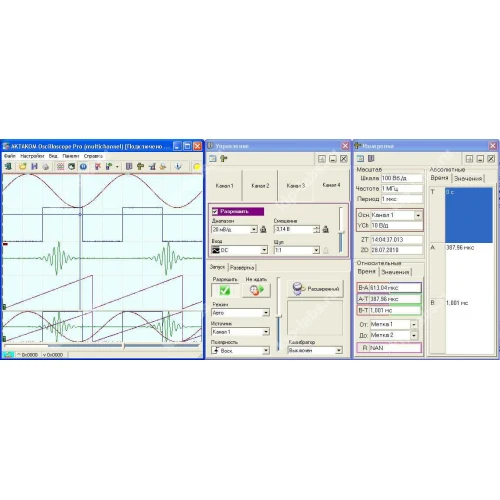

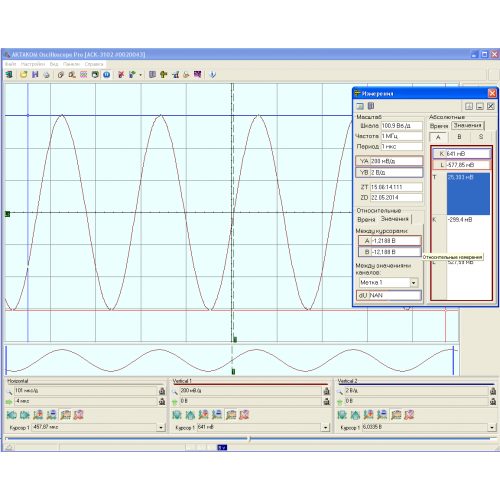

- Автоматические измерения, в т. ч. определение фазового сдвига;

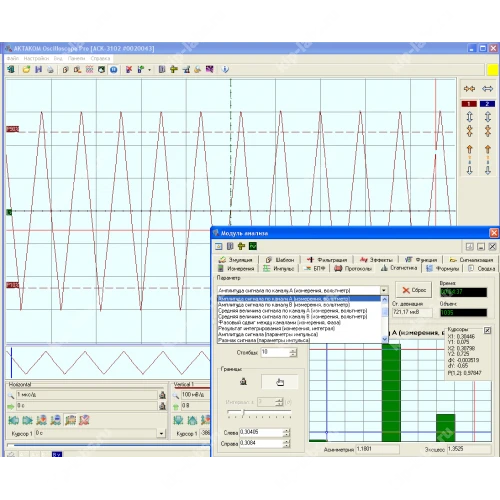

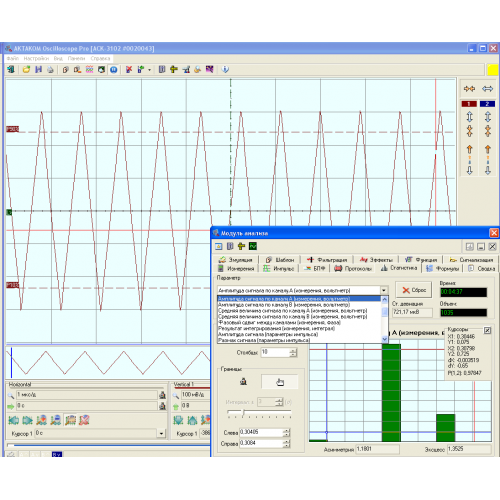

- Статистические измерения и построение гистограмм;

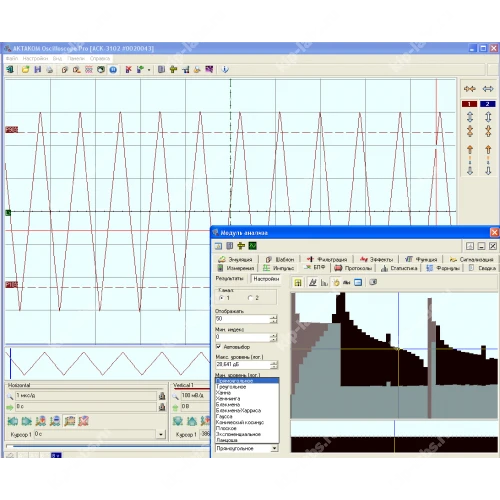

- Спектроанализатор (БПФ);
- Цифровое послесвечение;
- Цифровая фильтрация;

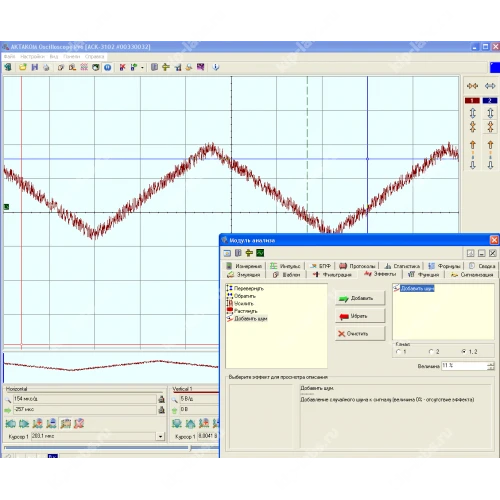

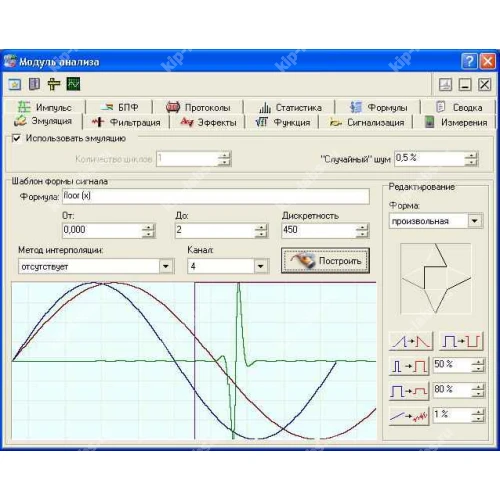

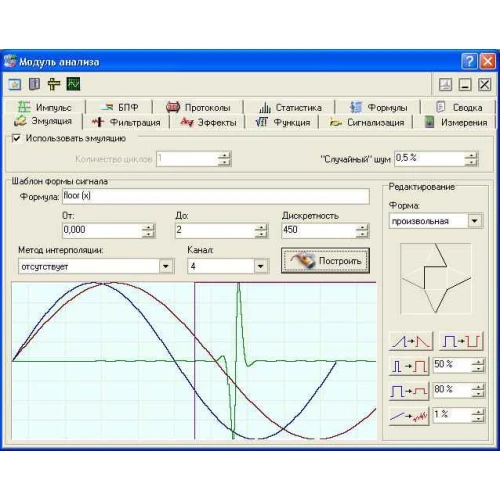

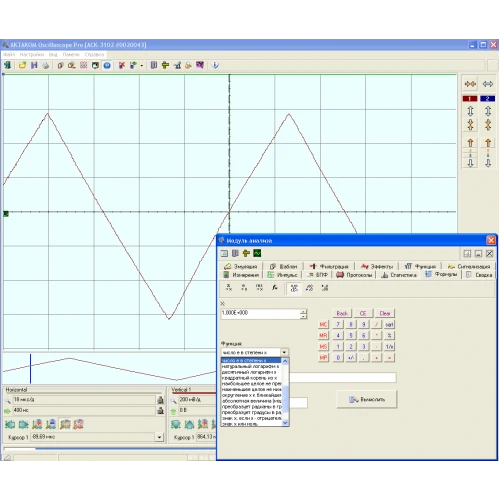

- Программная эмуляция входного сигнала;
- Русскоязычный или англоязычный (по выбору пользователя) интуитивно-понятный интерфейс с изменяемым оформлением;
- Сохранение данных и конфигурации прибора;
- Трансляция данных в MS Excel с сохранением масштабов по осям осциллограммы.
Технические характеристики четырехканального USB осциллографа - приставки ACK-3107L:
Параметр | Значения |
---|---|
Вертикальная развертка | |
Число делений экрана | 8 |
Число пикселей на деление | 32 |
Диапазон отклонения | 2 мВ/дел...10 В/дел с шагом 1-2-5 |
Погрешность | +/- 2,5% |
Частотный диапазон по уровню –3 дБ | DC: 0 Гц...100 МГц; AC: 1,2 Гц...100 МГц |
Время нарастания переходной характеристики | Макс. 6,5 нс |
Разделение каналов | Мин. –40 дБ во всем частотном диапазоне |
Входной импеданс | 1 МОм +5% –3% или 50 Ом ±2 % |
Подстройка погрешности входного сопротивления | Цифровая для абс. погрешности ±(2% от текущего напряжения ±1 отсчет) + погрешности щупа |
Входная емкость | 20 пФ ±1 пФ |
Максимальное входное напряжение | ±100 В в любом диапазоне |

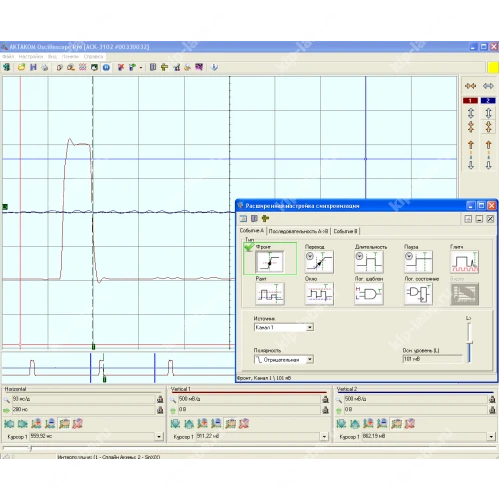

Синхронизация | |
Источник синхронизации | Канал А, канал В, внешний вход синхронизации |
Установка порога | Канал А и канал В во всем отображаемом диапазоне. Внешн. фиксир. +1,2 В |
Выбор фронта синхронизирующего сигнала | Передний или задний фронт |
Минимальный период повторения синхронизирующего импульса | 20 нс |
Минимальная длительность синхронизирующего импульса | 10 нс |
Диапазон напряжений на входе внешней синхронизации | –1...+6 В |
Подключение и подстройка синхронизации | Аналоговый НЧ-фильтр для синхронизирующего сигнала от каналов А, В, с частотой среза 3,5 МГц |
Горизонтальная развертка | |
Доступные режимы | |
Развертка после события синхронизации | |
Развертка до события синхронизации (режим предзаписи) | |
Непрерывный сбор данных (режим самописца) | |
Размер данных | |
Обычный режим — 130000 точек. Отношение доли данных до и после события — любое | |
Режим самописца — ограничивается доступным дисковым пространством (встроенный просмотр — файлы размером не более 2 Гб) | |
Время развертки | Обычный режим — 10 нс/выборку...1 мс/выборку |
Режим самописца — 10 мкс/выборку...1 час/выборку | |
Погрешность развертки | Не более 2% |
Встроенный генератор | |
Выходной разъем | BNC, совмещен с входом внешней синхронизации |
Выходной импеданс | около 150 Ом |
Выходной сигнал | Прямоугольный, со скважностью 2 |
Частота выходного сигнала | 1 кГц |
Выходное напряжение | около 3,5 В от пика до пика |
Питание | |
Сетевой адаптер | +6,5 В |
Требования к компьютеру | |
Порт USB 1.1, 10/100 Base-T (LAN); Установленная операционная система Windows XP/7/8/8.1/10; Видеосистема VGA (разрешение 640х480, 16 цветов), желательно разрешение 800х600, 24-битный цвет; Для использования звуковых сообщений программы необходимы звуковая плата и колонки; Для использования всех возможностей программы рекомендуется использование процессора не менее Pentium II 400 и ОЗУ объемом не менее 32 Мб. |
Комплект поставки АСК-3107L:
№ | Наименование | Количество |
---|---|---|
1 | Четырехканальный USB осциллограф - приставка АСК-3107L | 1 |
2 | Кабель для соединения устройства с USB–портом | 1 |

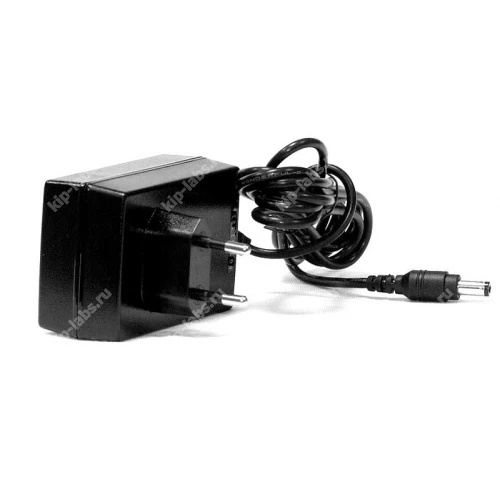

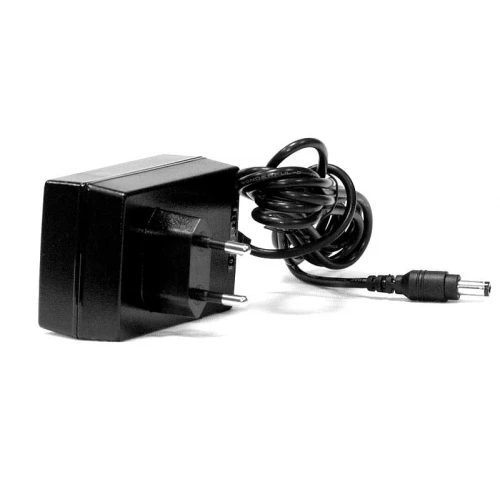

3 | Сетевой адаптер 6,5 V | 1 |
4 | Руководство по эксплуатации | 1 |
5 | Паспорт | 1 |
6 | Программное обеспечение (не имеет физического носителя и может быть загружено после приобретения и регистрации прибора с указанием серийного номера прибора) | 1 |
Дополнительная комплектация:
- HP-9150 — щуп осциллографический на 150 МГц — переключаемый коэф. деления 1:1/1:10/Ref
- HP-9258 — щуп осциллографический на 250 МГц — коэф. деления 1:100
- BNC кабель PTL-923 и PTL-924
- Программное обеспечение
Характеристики | |
Внесен в госреестр СИ | Нет |
Документы и сертификаты | |
Производитель | Актаком |
Страна производитель | Россия |
Гарантия (мес.) | 25 |
