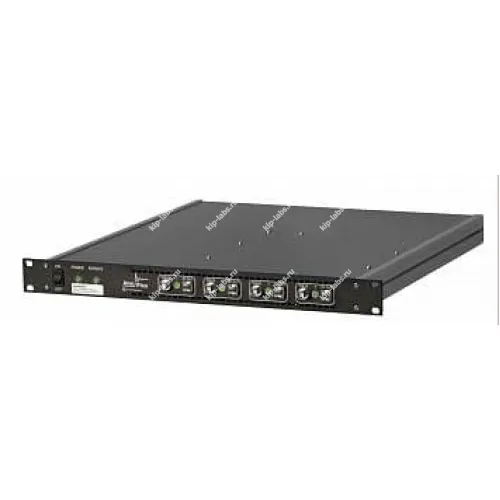

RFS40-3 - Синтезатор частот

Кратко о модели: RFS40-3 - Синтезатор частот

Модель RFS40-x представляет собой компактный синтезатор частоты с рабочим диапазоном от 100 кГц до 43,5 ГГц и регулировкой выходной мощности в диапазоне от -10 до более +20 дБм. Разрешение по частоте составляет 1 мГц; в прибор встроен внутренний высокостабильный опорный генератор, при этом предусмотрена возможность подключения внешнего эталонного источника для улучшения характеристик, и устройство демонстрирует низкий фазовый шум и высокую чистоту сигнала.

Для поддержания фазовой когерентности несколько блоков RFS40-X можно синхронизировать от одного ведущего опорного генератора, что позволяет сохранять согласованность фаз между приборами; AnaPico является производителем этой линейки. При этом синтезатор поддерживает развертку с временем переключения 500 мкс (20 мкс с опцией FS), фазовую модуляцию и модуляцию короткими импульсами; такие возможности востребованы в приложениях, связаных с тестированием и разработкой, в том числе в сегменте генераторы сигналов.

Приборы оснащены USB- и LAN-интерфейсами и управляются набором команд SCPI, при этом возможна интеграция в автоматизированные стенды. Работая от внешнего источника постоянного тока 24 В, синтезатор обычно потребляет менее 25 Вт мощности.

Ключевые особенности

Ниже перечислены основные свойства RFS40-x; эти пункты отражают ключевые технические возможности устройства.

• Диапазон частот: 100 кГц - 43,5 ГГц.
• Регулируемая выходная мощность: от -10 до более +20 дБм.
• Разрешение по частоте: 1 мГц.
• Встроенный высокостабильный опорный генератор с возможностью подключения внешнего эталона.
• Низкий фазовый шум и высокая чистота сигнала.
• Поддержка каскадирования нескольких приборов от одного опорного генератора, что позволяет обеспечить фазовую когерентность.
• Развертка со скоростью переключения 500 мкс (20 мкс с опцией FS).
• Поддержка фазовой модуляции и модуляции короткими импульсами.
• Интерфейсы: USB и LAN; управление через SCPI.
• Питание: внешний источник 24 В DC, потребление менее 25 Вт.

Нейтральная заметка: дискретность разрешения и возможность внешней синхронизации делают прибор удобным при решении задач, где важна повторяемость и согласованность измерений.

Где применяется

RFS40-x применяют в задачах разработки и тестирования радиочастотных устройств, при этом его свойства позволяют использовать прибор в различных лабораторных и производственных сценариях.

• Испытательные стенды и лабораторные измерения радиочастотных характеристик.
• Разработка и проверка СВЧ-узлов и модулей связи.
• Калибровка и верификация источников сигнала.
• Системы, требующие фазовой когерентности нескольких генераторов.

Технические характеристики генератора:

Комплект поставки:
