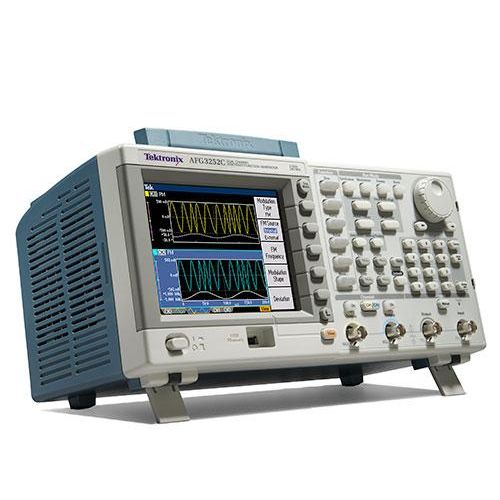

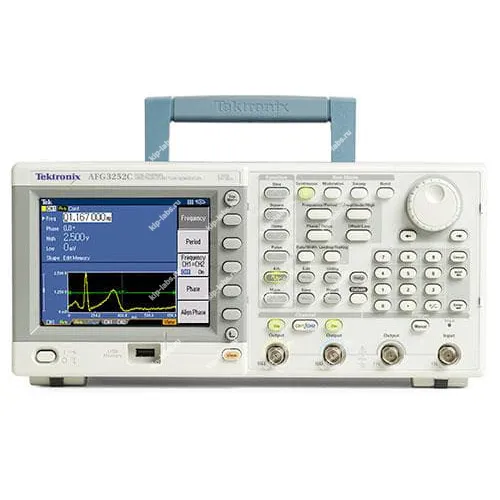

AFG3022C Универсальный генератор сигналов

Кратко о модели: AFG3022C Универсальный генератор сигналов

Модель AFG3022C - универсальный генератор сигналов от Tektronix, рассчитанная на формирование как стандартных, так и произвольных форм волн, что позволяет использовать прибор в лабораторных испытаниях, на стендах разработчиков и в учебных аудиториях; поэтому его относят к генераторы сигналов.

Прибор оснащён удобной фронтальной панелью управления и набором способов подключения, при этом параметры конфигурируются быстро и наглядно. Для отдельных задач может иметь значение дискретность сигнала и наличие самокалибровки.

Ключевые особенности

За счёт эргономичной архитектуры аппарат сочетает гибкие методы генерации с удобством эксплуатации, что позволяет адаптировать режимы работы под различные тестовые сценарии.

• Два независимых канала с раздельными настройками.
• Генерация функциональных и произвольных (arbitrary) форм сигналов.
• Встроенные режимы модуляции и опции синхронизации.
• Управление через фронтальную панель и стандартные интерфейсы подключения.
• Возможность редактирования и загрузки пользовательских форм.

Где применяется

Устройство применяют при тестировании радиоэлектронной аппаратуры и при наладке электронных систем, тем самым оно пригодно для учебных лабораторий, сервисного обслуживания и контрольных стендов.

Комплект поставки:

• Универсальный генератор сигналов AFG3022C
• Краткое руководство пользователя
• Кабель питания
• Кабель USB
• Компакт-диск с техническими характеристиками
• Драйверы LabView и IVI
• Компакт диск с ПО ArbExpress™
• Сертификат калибровки

Описание генератора сигналов AFG3022C:

Генератор сигналов произвольной формы TektronixAFG3022C (Arbitrary Function Generator) - прибор среднего уровня, обеспечивающие генерацию сигнала до 25 МГц (синус), частоту дискретизации до 250 Мвыб./с и амплитуду до 20 В. Обладает 1 выходным каналом.

Пользователю предоставляется выбор из 12 стандартных сигналов. Сигналы произвольной формы могут иметь длину до 128 000 точек с высокими частотами дискретизации. Для импульсных сигналов можно независимо устанавливать длительность переднего и заднего фронта. Имеется возможность подачи внешних сигналов и сложения их с выходным сигналом.

Двухканальные модели могут генерировать полностью идентичные или разные сигналы. Все приборы оснащены высокостабильным опорным генератором с дрейфом всего ±1•10-6 в год.

Области применения генератора сигналов AFG3022C:

• Разработка и тестирование электронных устройств
• Имитация датчиков
• Функциональное тестирование
• Обучение

Отличительные особенности генератора сигналов AFG3022C:

• 5,6-дюймовый цветной ЖК дисплей
• Многоязычный интуитивно понятный интерфейс
• Генерация импульсов с регулируемой длительностью фронта
• Виды модуляции: АМ, ЧМ, ФМ, ЧМн, ШИМ
• Свипирование и пакетные сигналы
• Разъем USB на передней панели для сохранения сигналов на внешних накопителях
• Интерфейсы USB, GPIB и LAN
• Драйверы LabVIEW и LabWindows/IVI-C
