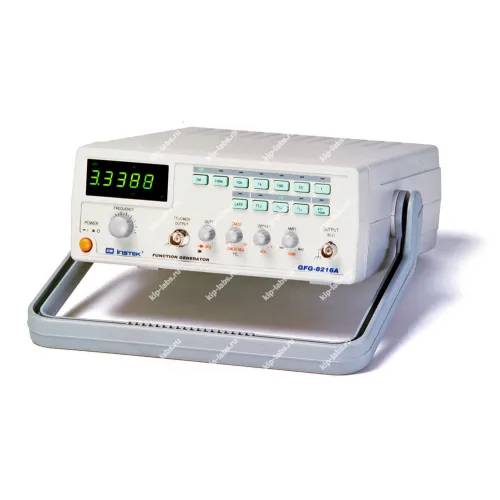

GFG-8216A - Генератор сигналов специальной формы

Назначение и принцип: GFG-8216A - Генератор сигналов специальной формы

Прибор предназначен для формирования сигналов специальной формы с возможностью точной подстройки параметров, что позволяет адаптировать выходные характеристики под задачи измерений, отладки и стендовых испытаний; типовую реализацию соответствующего набора функций предоставляет производитель GW Instek.

Для интеграции в лабораторные стенды устройство часто подключают к осциллографам и иным приборам из генераторы сигналов. Оператор задаёт требуемую форму сигнала и частоту, после чего выполняют регулировку асимметрии, смещения и уровня выхода; при тонкой подстройке уместна дискретность параметров.

Функциональные опции

При эксплуатации прибор обеспечивает управление формой, частотой и уровнем выходного сигнала, при этом предусмотрены средства внешнего управления частотой и формирования цифрового выхода, совместимого с TTL/КМОП; при калибровке полезно сверять показания встроенного частотомера с эталоном для поддержания требуемой точности.

Сферы использования

В работе генератор применяют в лабораториях НИОКР, во время учебных практикумов и на производственных линиях при наладке электронных плат. Также прибор используют для отладки измерительных каналов и проверки совместимости цифровых интерфейсов.

Технические характеристики

• Частотный диапазон 0,3 Гц...3 МГц
• Форма сигнала: синус, треугольник, пила, прямоугольник
• Регулировка асимметрии формы сигнала
• Добавление постоянного смещения
• 2-ступенчатый аттенюатор (-20 дБ x 2) с плавной регулировкой Функция внешнего управления частотой
• Регулируемый ТТЛ/КМОП-выход
• Цифровой дисплей
• Встроенный 6-разрядный частотомер для измерение внутр./внешн. частоты с разрешением 10 мкГц
