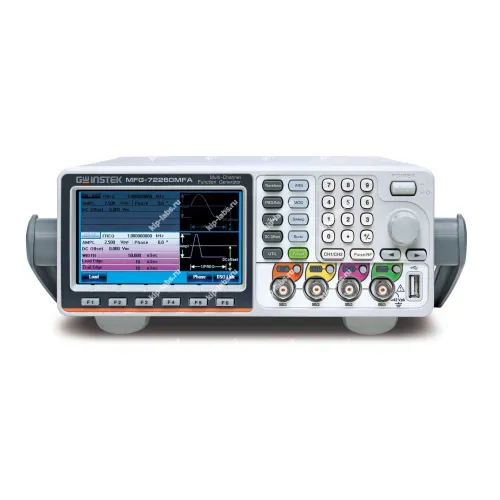

MFG-72260MFA - 4-канальный генератор сигналов специальной и произвольной формы

Кратко о модели: MFG-72260MFA - 4-канальный генератор сигналов специальной и произвольной формы

MFG-72260MFA - четырёхканальный прибор для формирования специальных и произвольных форм сигналов, который используют при проверках и испытаниях электронных плат и узлов. Устройство рассчитано на применение в лабораторной и стендовой практике; оно справляется как с простыми, так и со сложными задачами по генерации сигналов.

Модель выпускает GW Instek, и по функциональному назначению она относится к генераторы сигналов, что упрощает интеграцию прибора в типовой набор радиоизмерительной аппаратуры и адаптацию к различным тестовым цепям, благодаря этому повышается гибкость использования в составе стендов. В качестве нейтральной рамки: дискретность цифрового синтеза делает устройство удобным для автоматизированных испытательных систем.

Ключевые особенности

Ниже перечислены основные функциональные характеристики и интерфейсы прибора, что позволяет получить представление о практических опциях и доступных режимах работы.

• Четыре канала генерации, включающие два канала сигналов (ФГ + СПФ) до 60 МГц, генератор импульсов до 25 МГц и ВЧ-генератор до 320 МГц (вариант 72260MRA), а также опциональный усилитель до 20 Вт (72260MRA).
• Полная гальваническая развязка между выходами, исключающая прямые электрические связи между ними.
• Синусоидальный диапазон частот от 1 мкГц до 10/20/30/60 МГц в зависимости от версии прибора.
• Реализован прямой цифровой синтез с частотным шагом 1 мкГц и погрешностью установки ±2x10-5.
• ЦАП с разрешением 14 бит и частотой дискретизации 200 МГц, что обеспечивает точность формирования сигнала.
• Память для формирования специальных форм составляет 16k точек (10 ячеек), доступно 65 встроенных шаблонов СПФ.
• Поддерживаются стандартные формы (синус, прямоугольник, треугольник, пила, импульс, шум) и режимы модуляции AM, ЧМ, IM, ЧМн, SUM, ШИМ, АМн, ФМн, ГКЧ; доступна генерация пакетов радиоимпульсов (Burst).
• Режим формирования произвольной формы (ARB) и встроенный редактор СПФ с возможностью редактирования без подключения к ПК (отображение формы, точка, линия, добавить, копировать, удалить, сохранить, загрузить).
• Встроенный частотомер с диапазоном 5 Гц…150 МГц.
• Усиленная изоляция между выходами и поддержка каскадного подключения с источником питания постоянного тока для увеличения амплитуды Uвых (AC-DC) до +42 В или -42 В.
• Крупный цветной графический ЖК-дисплей 11 см (480 х 272) для визуализации форм и параметров.
• Интерфейсы USB (host/device) и LAN, входы синхронизации и внешней модуляции, а также ТТЛ-выход.
• Возможность сохранения и загрузки конфигураций и форм с USB-flash и использование ПО AWES для формирования произвольных сигналов.

Где применяется

Прибор используют в лабораторных исследованиях, при наладке и отладке радиочастотной техники, а также для функционального тестирования плат и модулей, при этом он эффективен в задачах разработки и контроля работоспособности блоков связи. За счёт дискретности цифрового синтеза и набора интерфейсов устройство удобно как для ручных измерений, так и для применения в автоматизированных стендах; нейтральная рамка: поддержка типовых интерфейсов облегчает интеграцию в существующие тестовые комплекты.

• Многофункциональные генераторы СПФ «4 в 1»: генератор сигналов 2 канала (ФГ + СПФ) до 60 МГц, ген. импульсов до 25 МГц, ВЧ-генератор до 320 МГц (72260MRA), усилитель до 20 Вт (72260MRA)
• Все выходы полностью гальванически развязаны
• Диапазон частот (синус): 1 мкГц…10/ 20/ 30/ 60 МГц (в зависимости от модели)
• Прямой цифровой синтез, разрешение по частоте 1 мкГц
• Погрешность установки частоты ±2x10-5
• Разрядность ЦАП 14 бит; частота дискретизации 200 МГц
• Память для формирования СПФ: 16k точек (10 ячеек)
• Формы сигнала: синусоидальный, прямоугольный, треугольник, пила, импульс, шум + 65 встроенных форм СПФ
• Режимы модуляции AM/ ЧМ, ИM, ЧМн, SUM, ШИМ, АМн, ФМн и ГКЧ, а также формирование пакетов радиоимпульсов (Burst)
• Режим формирования сигнала произвольной формы (ARB)
• Возможность редактирования СПФ без подключения к ПК (отображение формы, точка, линия, добавить, копировать, удалить, сохранить, загрузить)
• Встроенный частотомер: 5 Гц…150 МГц
• Усиленная изоляция между выходами с поддержкой режима объединения с ИП пост. тока (каскадное подключение) для увеличения амплитуды Uвых (AC-DC) до +42 В или -42 В
• Большой цветной графический ЖК-дисплей 11 см (480 х 272)
• Интерфейсы USB (host/ device), LAN
• Вход синхронизации и внешней модуляции/выход ТТЛ
• Возможность сохранения и загрузки данных с USB-flash
• Программное обеспечение AWES для формирования сигналов произвольной формы
