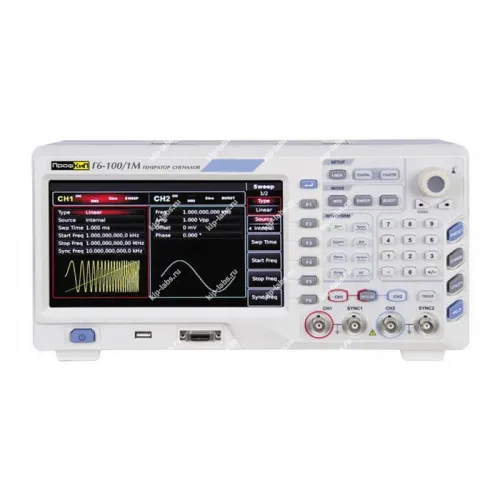

Генератор сигналов ПрофКИП Г6-100/1М

Назначение и принцип: Генератор сигналов ПрофКИП Г6-100/1М

Генератор сигналов ПрофКИП Г6-100/1М предназначен для формирования сигналов с заранее заданными параметрами, что позволяет эксплуатировать прибор при испытаниях и при анализе работы электронных узлов.

Он также выступает в роли источника эталонных сигналов для проверки и калибровки аппаратуры, при этом изделие входит в линейку генераторы сигналов.

Функциональные опции

При эксплуатации прибор обеспечивает рабочий диапазон частот от 1 мкГц до 120 МГц с разрешением 1 мкГц. Он поддерживает множество видов модуляции (AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, OSK, PWM, QAM, SUM) и обладает частотой дискретизации 500 Мвыб/с с вертикальным разрешением 16 бит; на практике полезна дискретность настройки частоты и амплитуды.

В ряде задач бывает удобно иметь возможность самокалибровки и использования стандартных интерфейсов.

Сферы использования

В работе прибор применяют при разработке и отладке радиочастотной аппаратуры, а также в лабораторных исследованиях и при проведении метрологических проверок, тем самым его используют для формирования импульсных последовательностей и для моделирования каналов передачи данных.

Отличительные особенности ПрофКИП Г6-100/1М:

• Диапазон частот: 1 мкГц … 120 МГц;
• Разрешение: 1 мкГц;
• Модуляции : AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, OSK, PWM, QAM, SUM;
• Частота дискретизации: 500 Мвыб /с (вертикальное разрешение 16 бит);
• 6-битный высокоточный частотомер, совместимый с сигналом уровня TTL;
• Импульсный сигнал до 40 МГц , регулируемое время нарастания, падения и коэффициента заполнения;
• Произвольное запоминание волн 8 … 32 М точек;
• 7 ГБ энергонезависимой памяти;
• Питание: 100 В … 240 В 50 Гц /60 Гц;
• Габариты: 336 х 164 х 108 мм;
• Вес: 2,5 кг;
