- Производитель: Актаком
- Код товара: 13485
- Доступность: Предзаказ
- Оптовая цена: по запросу
-
Розничная цена:
0₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: AWG-4105

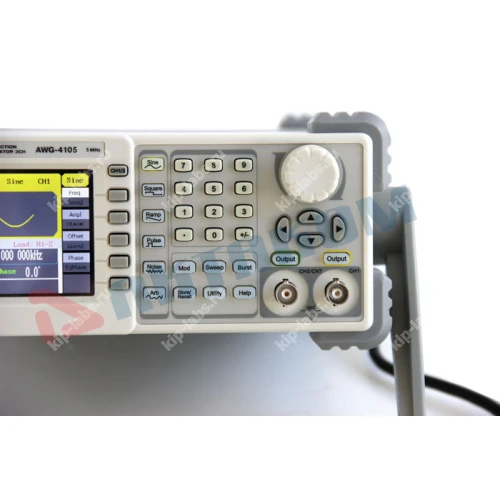

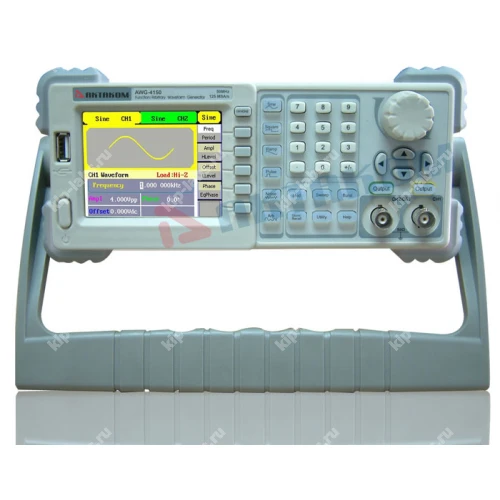

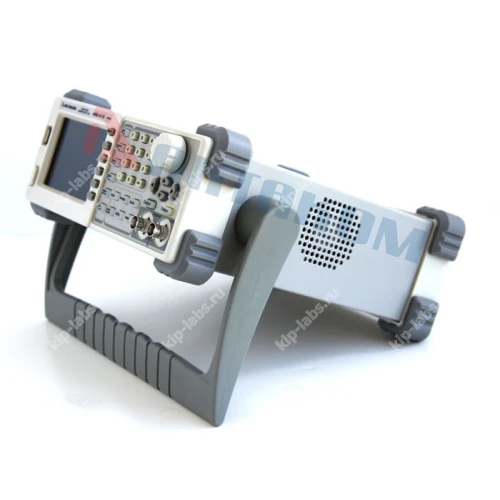

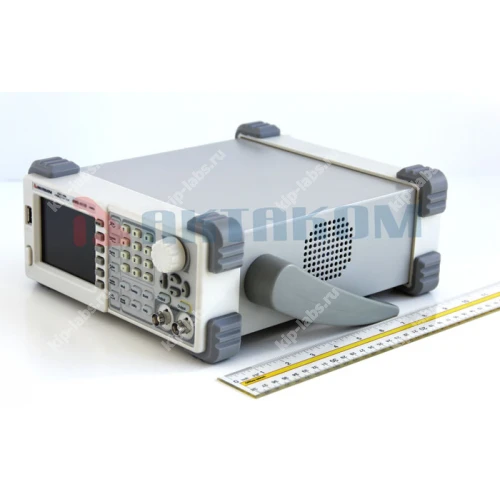

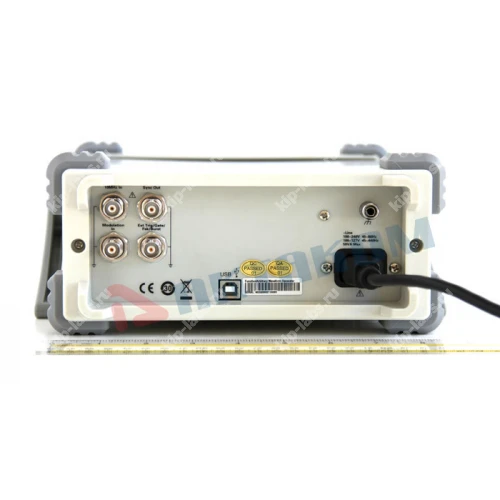

Кратко о модели: AWG-4105 Генератор сигналов специальной формы
AWG-4105 - прибор для генерации специальных сигналов, позволяющий формировать и воспроизводить произвольные волновые формы. Аппарат рассчитан на применение в лабораторных и учебно‑экспериментальных установках, при этом выпуск и техническая поддержка осуществляются производителем Актаком.
Устройство даёт возможность задавать сложные временные формы и воспроизводить их в заданной последовательности, что делает его полезным и для исследовательских, и для прикладных задач. Благодаря этому можно также перейти к родительской рубрике генераторы сигналов для подбора сопутствующего оборудования.
Для подобных приборов важна поддержка стандартных интерфейсов и возможность интеграции с внешними системами. Это упрощает автоматизацию измерительных процессов. В ряде задач уместна дискретность формирования сигналов, что удобно при программировании последовательностей.
Ключевые особенности
- Создание произвольных волновых форм.
- Программируемое воспроизведение последовательностей сигналов.
- Разнообразные режимы синхронизации и управления.
- Встраивание в лабораторные и стендовые комплексы посредством стандартных интерфейсов.
Где применяется
AWG-4105 используют в научно‑исследовательских лабораториях, при валидации электронных устройств и на испытательных стендах. Таким образом он рассчитан на задачи, где требуется генерация нестандартных временных форм и проверка поведения систем под управляемыми сигналами.
Дополнительная комплектация генератора сигналов специальной формы AWG-4110
- Амплитудный усилитель АКТАКОМ AVA-1408
- Амплитудный усилитель АКТАКОМ AVA-1420
- Амплитудный усилитель АКТАКОМ AVA-1745
- Амплитудный усилитель АКТАКОМ AVA-1804
- Амплитудный усилитель АКТАКОМ AVA-1810
- Программное обеспечение AWGM AWG Manager Программное обеспечение
Описание генератора сигналов специальной формы AWG-4105:
Универсальный генератор стандартных (5 форм) и специальной формы сигналов (48 типов), пачек импульсов. 2 канала. Полоса - 1мкГц…5 МГц (синус). Дискретизация 125 Мвыб/сек. Разрешение по вертикали: 14 бит.Макс. количество точек - 16К. Режимы модуляции АМ, ЧМ, ФМ, ЧМн, Амн, ШИМ. Режим качания частоты. Режим пачек импульсов. Цветной графический ЖК-дисплей с поддержкой формы. Интерфейс USB-host, USB -device. Встроенный частотомер до 200МГц.
Технические характеристики:
| Параметр | Значение | ||||
|---|---|---|---|---|---|
| Максимальная выходная частота | 5 МГц | ||||
| Количество каналов | 2 | ||||
| Форма сигнала | Синусоидальный, прямоугольный, треугольный, импульсный, белый шум 48 типов специальной формы | ||||
| Частотные характеристики | |||||
| Диапазон | |||||
| синусоидальный сигнал | 1 мкГц ~ 5 МГц | ||||
| прямоугольный сигнал | 1 мкГц ~ 5 МГц | ||||
| импульсный сигнал | 1 мкГц ~ 5 МГц | ||||
| пилообразный и треугольный сигнал | 1 мкГц ~ 300 кГц | ||||
| белый шум (Гаусс) | полоса 10 МГц (-3дБ) | ||||
| специальной формы | 1 мкГц ~ 5 МГц | ||||
| Разрешение по частоте | 1 мкГц | ||||
| Точность установки (18°C ~ 28°C) | 50 ppm (90 дней), 100 ppm (1 год) | ||||
| Синусоидальный сигнал | |||||
| Коэффициент гармоник | CH1 | CH2 | |||
| < 1 Вп-п | > 1 Вп-п | < 1 Вп-п | > 1 Вп-п | ||
| DC-1 МГц | -55 дБн | -45 дБн | -55 дБн | -45 дБн | |
| 1 МГц - 5 МГц | -55 дБн | -40 дБн | -55 дБн | -40 дБн | |
| 5 МГц - 25 МГц | -50 дБн | -35 дБн | -50 дБн | -35 дБн | |
| Общие гармонические искажения | <0.2% (DC ~ 20 кГц，1 Вп-п) | ||||
| Негармонические искажения | < -70 дБн (DC ~ 1 МГц) | ||||
| Фазовый шум | -108 дБн/Гц @ 10 кГц | ||||
| Прямоугольный сигнал | |||||
| Время нарастания/спада | < 12 нс (1 кГц, 1 Вп-п) | ||||
| Выброс | < 5 % (1 кГц, 1 Вп-п) | ||||
| Коэф.заполнения | 1 мГц ~ 10 MГц | 20% ~ 80% | |||
| 10 мГц ~ 20 MГц | 40% ~ 60% | ||||
| 20 мГц ~ 25 MГц | 50% | ||||
| Ассиметрия | 1% от периода + 20 нс (1 кГц, 1 Вп-п, 50% коэф.заполнения) | ||||
| Джиттер | 6 нс +0,1% от периода (1 кГц, 1 Вп-п) | ||||
| Треугольный сигнал | |||||
| Нелинейность | < 0,1% (1 кГц, 1 Вп-п, 100% симметрия) | ||||
| Симмметрия | 0 ~ 100% | ||||
| Импульсный сигнал | |||||
| Длительность импульса | 20 нс ~ 2000 с , разрешение 1 нс | ||||
| Время нарастания/спада | < 12 нс (1 кГц, 1 Вп-п) | ||||
| Выброс | < 5% | ||||
| Джиттер | 6 нс +100 ppm от периода | ||||
| Специальная форма | |||||
| Максимальное количество точек участвующих в формировании сигнала | 16 К | ||||
| Вертикальное разрешение | 14 бит | ||||
| Частота дискретизации | 125 Мвыб/сек | ||||
| Время нарастания/спада | < 20 нс | ||||
| Джиттер (СКЗ) | 6 нс + 30 ppm | ||||
| Сохранение в энергонезависимую память | 10 форм | ||||
Основные характеристики:
| Параметр | Значение |
|---|---|
| Тип дисплея | Жидкокристаллический, 3.5" TFT, 320 х 240 |
| Питание | 100~240 В АСскз，45~440 Гц, CATII |
| Интерфейс | USB устройство, USB host. Опционально: GPIB (IEEE-488.2), LAN |
| Потребляемая мощность | не более 30 Вт |
| Рабочая температура | 0°C...50°C |
| Габаритные размеры | 229 х 105 х 281 мм |
| Вес | 2,8 кг |
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1. | Генератор сигналов | 1 |
| 2 | Кабль питания | 1 |
| 3. | Руководство по эксплуатации | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 53406-13 |
| Производитель | Актаком |
| Страна производитель | Россия |
| Гарантия (мес.) | 36 |
