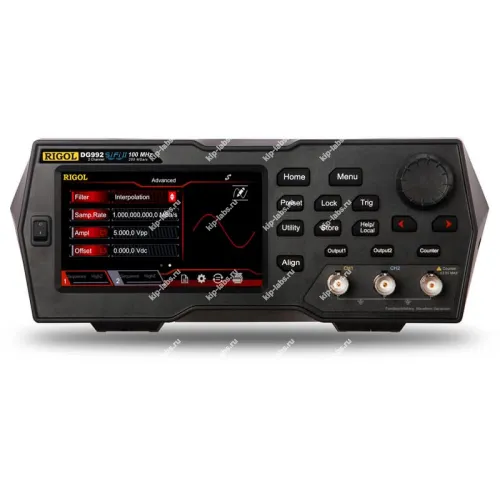

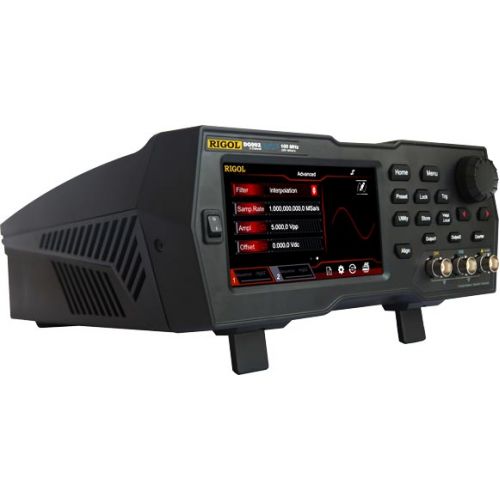

Генератор сигналов RIGOL DG992 с полосой пропускания до 100 МГц

Назначение и принцип: Генератор сигналов RIGOL DG992 с полосой пропускания до 100 МГц

Аппарат RIGOL DG992 представляет собой универсальный генератор для начального ценового сегмента. Он характеризуется сниженным собственным шумом и расширенным набором возможностей, что положительно влияет на работу в лабораторных сценариях.

При решении прикладных задач устройство предоставляет инженерам комплект стандартных выходных форм - псевдослучайные последовательности, сигнал шины RS-232 и программируемые последовательности с опцией их комбинирования, что позволяет использовать разные типы модуляции; в рамках генераторы сигналов это расширяет варианты формирования тестовых воздействий.

Технология поточной/поточечной генерации SiFi II лежит в основе воспроизведения произвольных форм и восстанавливает форму сигнала с минимальными искажениями. При калибровке это снижает влияние дискретизации и обеспечивает малый джиттер, что упрощает интеграцию с цифровыми интерфейсами; на практике важны параметры дискретности и возможности самокалибровки.

Функциональные опции

• Низкий собственный шум в сочетании с расширенным набором функций повышает пригодность для лабораторных измерений.
• Встроенные стандартные формы включают псевдослучайные последовательности, сигнал шины RS-232, программируемые последовательности и их сочетания.
• Поддерживается множество методов модуляции, применимых как к базовым, так и к произвольным формам сигнала.
• Реализация SiFi II обеспечивает поточечную генерацию произвольных форм с минимальными искажениями и низким уровнем джиттера.
• Наличие стандартных интерфейсов облегчает интеграцию с тестовыми стендами и сопутствующими приборами.

Сферы использования

На практике DG992 применяют при разработке и отладке электронных устройств для формирования тестовых и контрольных сигналов; при этом прибор позволяет моделировать требуемые сценарии при работе с цифровыми шинами и при исследовании помех. В лабораториях и учебных стендах устройство служит источником воспроизводимых и предсказуемых сигналов.

Основные особенности генератора генератора сигналов RIGOL DG992:

• Число выходных каналов: 2
• Максимальная частота выходного сигнала: 100 МГц.
• Максимальная глубина памяти: 16 M на каждый канал.
• Частота дискретизации: до 250 МГц,
• Вертикальное разрешение: 16 бит.
• Число встроенных форм сигнала произвольной формы; 160
• Встроенный генератор гармоник (до 8-ой гармоники).
• Встроенный 7-ми разрядный полнофуонкциональный частотомер до 240 МГц.
• Интерфейс USB Host/Device в стандартной комплектации, поддержка адаптера USB-GPIB.
• Аналоговая и цифровая модуляция: AM, FM, PM, ASK, FSK, PSK и PWM.
• Расширенный набор входов и выходов: вход внешней модуляции, вход эталонной частоты (10MHz), вход внешней синхронизации, выход сигнала, выход канала синхронизации.
• Уникальная технология SiFi II (Signal Fidelity II): поточечная генерация сигнала произвольной формы;
• Восстановление сигнала без искажения; регулировка и точность частоты дискретизации; неустойчивость фазы для любой формы сигнала (включая синус, импульсный и т.п.) меньше 200 пс.
• Двухканальный сигнал с одинаковой производительностью в стандартной комплектации, эквивалент двух независимых источников сигнала
• Высокая стабильность частоты: ±1 промилле; низкий фазовый шум: -105 дБн/Гц
• Функция редактирования сигнала произвольной формы; возможность редактирования сигнала произвольной формы через программное обеспечение для персонального компьютера
• Функция объединения сигналов в стандартной комплектации, возможность получения на выходе комбинации нужного сигнала в сочетании с базовыми формами сигнала
• Функция отслеживания канала в стандартной комплектации, возможность дублирования всех параметров для обоих каналов согласно настройкам пользователя
• Интерфейс USB Host/Device в стандартной комплектации, поддержка адаптера USB-GPIB
• 4.3'' TFT цветной сенсорный экран
• Поддержка выходов: RS232, PRBS и двухтональный.
