MFG-72260M - 4-канальный генератор сигналов специальной и произвольной формы

Назначение и принцип: MFG-72260M - 4-канальный генератор сигналов специальной и произвольной формы

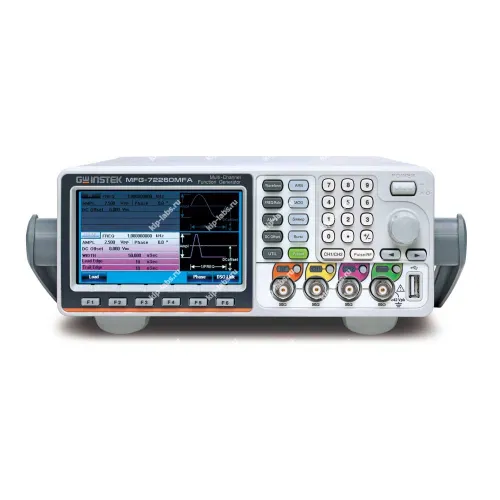

MFG-72260M - четырёхканальный прибор для синтеза специальных и произвольных форм сигналов при испытаниях и наладке радиоэлектронных изделий; при этом производителем является GW Instek, а устройство удобно встраивается в лабораторные комплексы типа генераторы сигналов.

Формирование сложных временных сигнатур осуществляется с применением прямого цифрового синтеза и поддержки режимов ARB и СПФ, что обеспечивает гибкость управления формой и методами модуляции.

На практике прибор воспроизводит как стандартные, так и пользовательские сигналы. При калибровке и настройке возможна автономная правка СПФ прямо с передней панели, что сокращает потребность в постоянном подключении к ПК. При эксплуатации может оказаться полезна дискретность настроек и возможность сохранения конфигураций на внешние носители.

Функциональные опции

• Многоканальная генерация с одновременным выводом на четыре выхода и опцией объединения каналов для увеличения амплитуды.
• Разнообразные режимы модуляции и генерация пакетов импульсов для имитации реальных радиосигналов.
• Встроенные инструменты работы с произвольными формами и редактор СПФ непосредственно на приборе без необходимости ПК.
• Цветной графический интерфейс и стандартные интерфейсы обмена данными для интеграции в стенды и автоматизированные комплексы.
• Функции сохранения и загрузки конфигураций и форматов через USB-накопители.

Сферы использования

В работе MFG-72260M используют при разработке и отладке радиочастотной аппаратуры, при проверке модулей связи и при валидации приёмопередающих трактов; эти задачи охватывают лабораторные стенды, сервисные центры и производственный контроль.

При эксплуатации ценится гибкость конфигураций выходов и режимов модуляции, что упрощает подготовку тестовых сценариев. В ряде случаев востребована автономность прибора и возможность хранения профилей на USB-накопителях.

Отличительные особенности генератора сигналов специальной и произвольной формы PEL-72004:

• Многофункциональные генераторы СПФ «4 в 1»: генератор сигналов 2 канала (ФГ + СПФ) до 60 МГц, ген. импульсов до 25 МГц, ВЧ-генератор до 320 МГц (72260MRA), усилитель до 20 Вт (72260MRA)
• Все выходы полностью гальванически развязаны
• Диапазон частот (синус): 1 мкГц…10/ 20/ 30/ 60 МГц (в зависимости от модели)
• Прямой цифровой синтез, разрешение по частоте 1 мкГц
• Погрешность установки частоты ±2x10-5
• Разрядность ЦАП 14 бит; частота дискретизации 200 МГц
• Память для формирования СПФ: 16k точек (10 ячеек)
• Формы сигнала: синусоидальный, прямоугольный, треугольник, пила, импульс, шум + 65 встроенных форм СПФ
• Режимы модуляции AM/ ЧМ, ИM, ЧМн, SUM, ШИМ, АМн, ФМн и ГКЧ, а также формирование пакетов радиоимпульсов (Burst)
• Режим формирования сигнала произвольной формы (ARB)
• Возможность редактирования СПФ без подключения к ПК (отображение формы, точка, линия, добавить, копировать, удалить, сохранить, загрузить)
• Встроенный частотомер: 5 Гц…150 МГц
• Усиленная изоляция между выходами с поддержкой режима объединения с ИП пост. тока (каскадное подключение) для увеличения амплитуды Uвых (AC-DC) до +42 В или -42 В
• Большой цветной графический ЖК-дисплей 11 см (480 х 272)
• Интерфейсы USB (host/ device), LAN
• Вход синхронизации и внешней модуляции/выход ТТЛ
• Возможность сохранения и загрузки данных с USB-flash
• Программное обеспечение AWES для формирования сигналов произвольной формы
