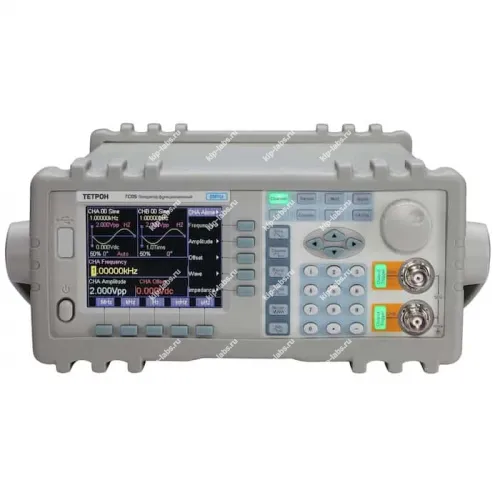

Описание генератора сигналов произвольной формы ТЕТРОН-ГС05:
ТЕТРОН-ГС05 это лабораторный двухканальный DDS генератор сигналов произвольной формы частотой 5 МГц.
- Прямой цифровой синтез, модуляция FM, FSK, ASK, PSK.
- В генераторе 32 предустановленные формы сигналов и 8 пользовательских.
- Может сохранять и записывать 40 установок с последующим быстром вызовом из памяти устройства.
- Высокая стабильность и точность установки, амплитуда сигнала от 2мВ.
- Удобное цифровое управление, цветной ЖК-дисплей.
- Защита от перегрузки по току, напряжению, короткого замыкания и неправильного подключения.
- В комплекте с прибором поставляется паспорт с отметкой ОТК и сертификат о калибровке.
Технические характеристики ТЕТРОН-ГС05:
| Параметры |
Значеия |
| Количество каналов |
2 |
| Частота |
5 МГц |
| Формы сигнала |
32 предустановленных типа, 8 пользовательских настроек |
| Частота дискретизации |
100 Мв/с |
| Вертикальное разрешение |
8 бит |
| Время нарастания и спада (меандр) |
=<35 нс |
| Коэффициент заполнения |
1% - 99% |
| Разрешение |
1мкГц |
| Погрешность частоты |
+/-(5×10(-5)) |
| Амплитуда |
2mVpp - 20Vpp (1мкГц - 10МГц); 2mVpp - 15Vpp (10МГц - 15МГц); 2mVpp - 8Vpp (15МГц - 20МГц) |
| Разрешение (амплитуда) |
2mVpp (< 2Vpp), 20mVpp (> 2Vpp) |
| Погрешность (амплитуда) |
+/-(1% + 2mV rms) |
| Импеданс |
50 Ом |
| Модуляция |
FM, FSK, ASK, PSK |
| Burst, выход TTL, частотомер для внешнего сигнала до 200МГц |
| Дисплей |
ЖК, цветной 320х240 |
| Интерфейс |
RS-232 |
| Питание |
220/110В (+/-10%), 50Гц (+/-5%) |
| Условия эксплуатации |
температура 0C - 40C, влажность до 80% |
| Габаритные размеры |
415х295х195 мм |
| Масса |
3,5 кг |
Комплектация:
| № |
Наименование |
Количество |
| 1 |
Генератор сигналов ТЕТРОН-ГС05 |
1 шт. |
| 2 |
Кабель соединительный BNC-«крокодил» |
1 шт. |
| 3 |
Кабель соединительный BNC-BNC |
1 шт. |
| 4 |
Кабель интерфейсный RS232 |
1 шт. |
| 5 |
Кабель сетевого питания |
1 шт. |
| 6 |
Паспорт изделия с отметкой ОТК |
1 шт. |
| 7 |
Сертификат о калибровке |
1 шт. |
| Характеристики |
| Внесен в госреестр СИ |
Нет |
| Документы и сертификаты |
| Производитель |
Тетрон |
| Страна производитель |
Россия |
| Гарантия (мес.) |
12 |
