Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: ПрофКИП
- Код товара: 13676
- Доступность: В наличии (Срок отгрузки: 2-3 дня)
- Оптовая цена: по запросу
-
Розничная цена:
81 864₽
- Без НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: ПрофКИП Г3-125М

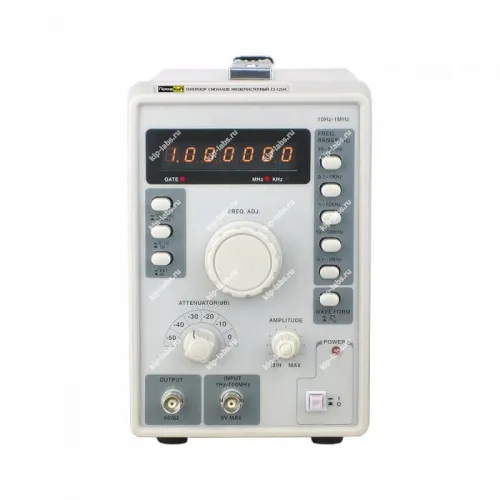

Назначение и принцип: Генератор сигналов низкочастотный ПрофКИП Г3-125М
Прибор Генератор сигналов низкочастотный ПрофКИП Г3-125М применяют для формирования низкочастотных сигнальных напряжений; он служит источником тестовых сигналов при проверке и наладке измерительных цепей и оборудования, в том числе изделий ПрофКИП.
Устройство генерирует типовые формы сигналов и оснащено средствами регулировки амплитуды и частоты, что упрощает подстройку под конкретные задачи испытаний. При этом прибор может использоваться в составе стендов совместно с другими приборами, например с генераторы сигналов.
При калибровке и плановом обслуживании необходимо обращать внимание на требуемую дискретность и стабильность выходных параметров, тем самым поддерживая сопоставимость результатов измерений.
Функциональные опции
- Генерация базовых форм сигналов (синус, треугольник, меандр)
- Регулировка амплитуды выходного сигнала
- Настройка частоты в рабочем диапазоне низких частот
- Возможность синхронизации с внешними источниками
- Выходы с буферизацией для подключения к измерительным цепям
- Механизмы регулировки нулевой точки и смещения
Сферы использования
- Проверка и наладка измерительных приборов и систем
- Испытания и калибровка датчиков и преобразователей
- Отладка электронных усилителей и фильтров
- Лабораторные исследования и учебные стенды
- Сервисное обслуживание и приёмочные испытания оборудования
Краткое описание генератора сигналов ПрофКИП Г3-125М
Генератор сигналов низкочастотный ПрофКИП Г3-125М представляет собой малогабаритный аудио-генератор. Это компактное устройство; оно предназначено для формирования тестовых низкочастотных сигналов.
Синхронизация частоты может выполняться внешними сигналами; их форма при этом не влияет на процесс синхронизации.
При эксплуатации полезно учитывать параметры дискретности выходного сигнала, так как это влияет на воспроизводимость проверок.
Ключевые отличия генератора сигналов ПрофКИП Г3-125М
- Диапазон частот: 10 Гц ... 1 МГц;
- 6-ступенчатый выходной аттенюатор;
- Функция внешней синхронизации;
- Формы сигнала: синусоида, меандр;
- Встроенный 7-разрядный частотомер;
- Простота использования;
Технические характеристики:
| Параметр | Значение |
|---|---|
| Синусоидальная волна | |
| Диапазон частот | 10 Гц … 1 МГц, 5 диапазонов 10 Гц … 10 кГц (прямоугольная волна) |
| Индикатор частоты | 7-разрядный цифровой дисплей |
| Точность | ±0,1% |
| Выходное напряжение | 10 Впик-пик (с нагрузкой 600 Ом) |
| Частотный отклик | 10 МГц … 1 МГц, ±1,5 дБ (с нагрузкой 600 Ом, при задании частоты 1 кГц) |
| Коэффициент искажения | ≤ 0,2% |
| Прямоугольная волна | |
| Выходное напряжение | 30 Впик-пик |
| Время нарастания и спада | ≤ 200 нс |
| Коэффициент искажения | 50% ±5% при 1 кГц |
| Внешняя синхронизация | |
| Полоса синхронизации | ±1% /В |
| Максимально допустимое входное напряжение | 15 В |
| Входной импеданс | 150 кОм |
| Частотомер | |
| Частотный диапазон | 1 Гц … 100 МГц |
| Выходные характеристики | |
| Импеданс | 600 Ом |
| Выходной аттенюатор | 0 дБ, - 10 дБ, -20 дБ, -30 дБ, -40 дБ, -50 дБ 6 диапазонов (точность ±1 дБ при нагрузке 600 Ом) |
| Общие данные | |
| Питание | 110 В … 127 В ±10% /220 В … 240 В ±10%, 50 Гц ±2Гц /60 Гц ±2 Гц |
| Габаритные размеры | 130 х 200 х 280 мм |
| Вес | 2,5 кг |
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1 | Генератор сигналов низкочастотный ПрофКИП Г3-125М | 1 |
| 2 | Кабель питания | 1 |
| 3 | Руководство по эксплуатации | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | ПрофКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
